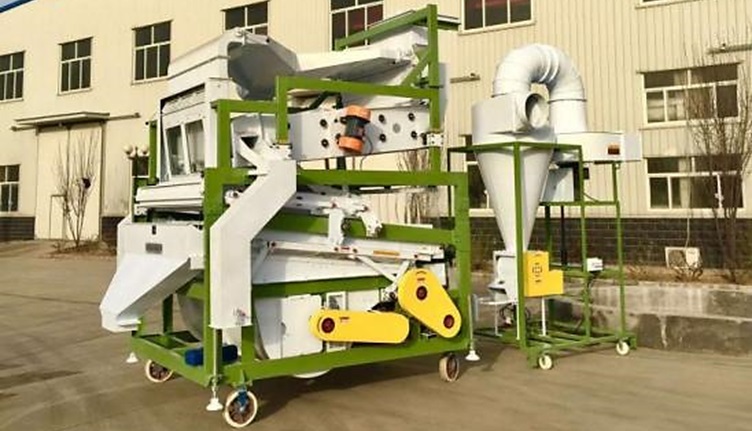

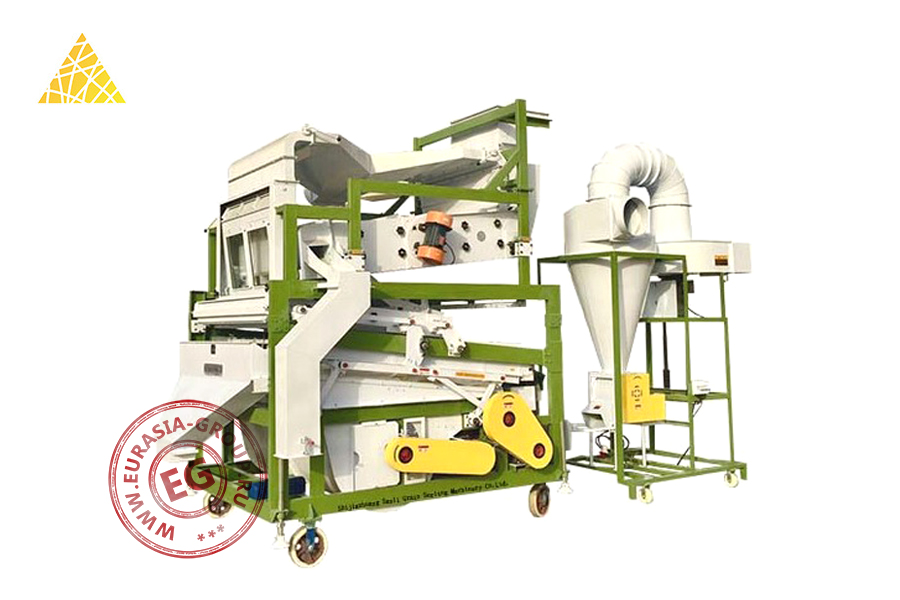

Машина 5XFZ-200 представляет собой комплексную установку для глубокой очистки бобовых культур от различных примесей и дефектных зерен в условиях зерноперерабатывающих предприятий и элеваторов. Конструктивно установка выполнена в виде многоуровневой системы, включающей приемный бункер, элеваторы подачи, блок вибрационных решет, воздушно-ситовые сепараторы и систему аспирации. Все узлы размещены на мобильной раме с колесами, обеспечивающей перемещение агрегата в пределах производственного помещения.
Система очистки включает предварительную воздушную сепарацию для удаления легких примесей, многоярусные решетные деки с различной перфорацией для разделения по размерам и финишную пневмосепарацию для окончательной доочистки. Вибрационный механизм обеспечивает интенсивное просеивание материала через калиброванные отверстия решет. Аспирационная система состоит из вентилятора высокого давления, циклонов-пылеуловителей и системы воздуховодов. Циклоны эффективно отделяют пыль и легкие примеси от воздушного потока, предотвращая загрязнение окружающей среды.
Принцип работы основан на комплексном использовании различий в аэродинамических свойствах, размерах и плотности компонентов обрабатываемой массы. Бобовые поступают в приемный бункер, транспортируются элеваторами через последовательные стадии очистки, где происходит удаление соломистых примесей, пыли, битых зерен и инородных включений. Загрузка исходного материала осуществляется через верхний приемный бункер с регулируемым питателем. Выгрузка производится через отдельные выходы: очищенный продукт, крупные примеси, мелкие примеси и отходы аспирации собираются раздельно для дальнейшей утилизации или доработки.

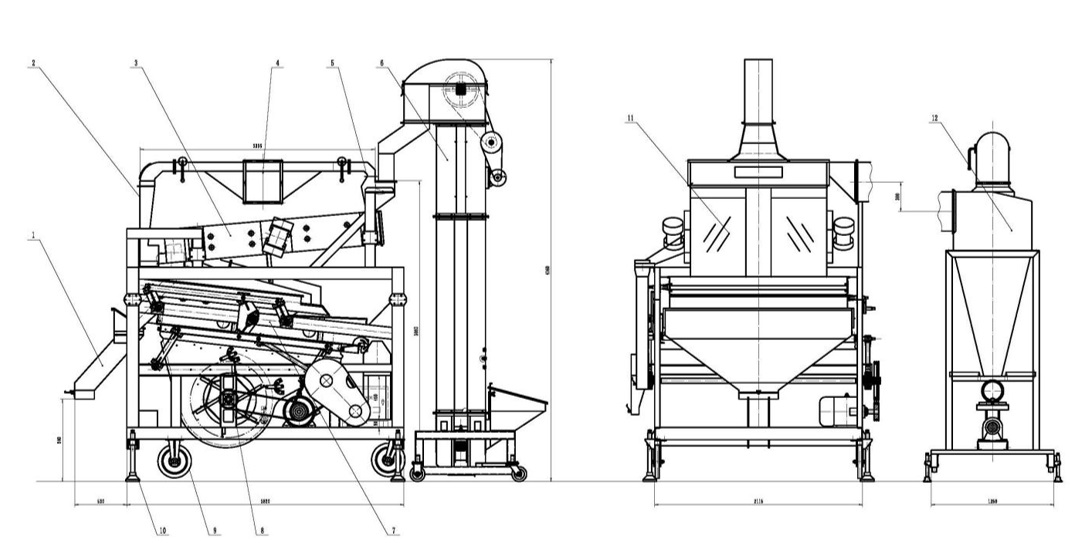

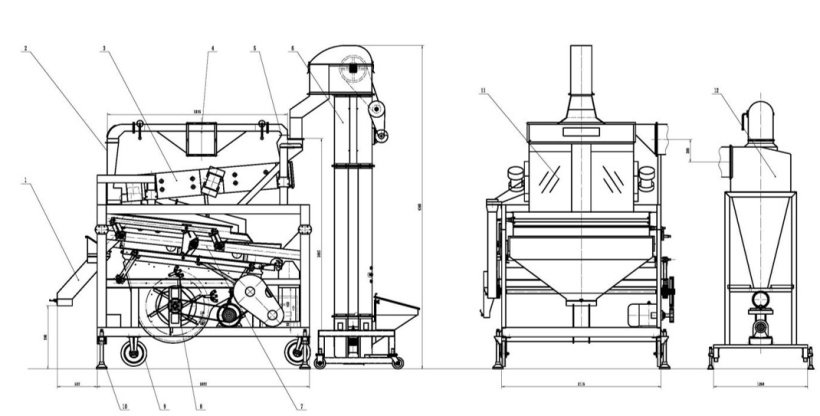

1. Выгрузной бункер 2. Заднее сито 3. Вибросито 4. Воздуховод 5. Переднее сито 6. Подающий элеватор 7. Платформа для сортировки по весу 8. Воздушная камера 9. Транспортное колесо 10. Опорный вал 11. Заднее сито 12. Пылеудалитель
| Модель | 5XFZ-200 | |
|
Максимальная производительность (т/ч) |
Отбор семян | 8 |
| Очистка зерна | 8 | |
| Размер сит (мм) | Просеивающий короб | 1500 х 2000 х 2 |
| Плоское сито | 1800 х 1200 | |
| Гравитационный сепаратор | 2300 х 2000 | |
| Мощность главного двигателя (кВт) | 14,5 | |
| Мощность пылеуловителя (кВт) | 11,75 | |
| Общая мощность (кВт) | 26,29 | |
| Габаритные размеры (мм) | 3450 х 2650 х 3250 | |
| Вес (кг) | 4000 | |
