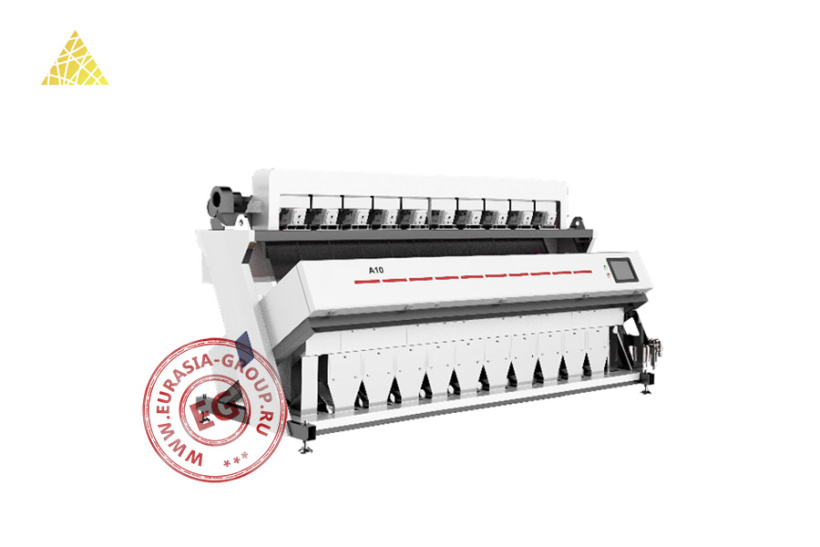

Фотосепаратор A10 предназначен для сортировки мелких семян и зерна по цвету, размеру и форме. Принцип его работы основан на использовании оптических систем и компьютерного анализа, что позволяет достичь высокой точности разделения материала на качественные и дефектные фракции.
Процесс начинается с подачи сырья на вибрационный питатель, который равномерно распределяет материал по желобу. Далее продукт попадает в зону сканирования, где установлены высокочувствительные цветные CCD-камеры и светодиодное освещение Osram. Камеры анализируют каждую частицу, определяя её цвет, размер и форму. Полученные данные передаются в систему управления, которая на основе заданных параметров принимает решение о дальнейшей судьбе каждой частицы. Если обнаружен дефект, система активирует соответствующий эжектор, который с помощью сжатого воздуха удаляет дефектную частицу из потока. Чистый продукт продолжает движение по желобу и собирается в отдельный бункер, а дефектные частицы направляются в отходы.
Основные узлы фотосепаратора A10 включают вибрационный питатель, систему сканирования с CCD-камерами, эжекторы для удаления дефектов, сенсорную панель управления и систему подачи сжатого воздуха. Вибрационный питатель обеспечивает равномерную подачу материала, что важно для точности сортировки. Система сканирования состоит из 20 цветных камер (10 передних и 10 задних), которые обеспечивают полный обзор каждой частицы. Сенсорная панель управления с 15-дюймовым экраном обеспечивает удобное управление процессом сортировки и настройку параметров. Система подачи сжатого воздуха включает винтовой компрессор, резервуар для хранения газа и машину для холодной сушки, что обеспечивает стабильную работу эжекторов.
| Модель | A10 | ||
| Применимый продукт | Мелкие семена, зерно | ||
| Производительность (кг/ч) | 3000-22000 | ||
| Ширина обзора (мм) | 3200 | ||
| Тип сортировки | Слайд | ||
| Количество эжекторов (шт) | 640 | ||
| Количество желобов (шт) | 10 | ||
| Освещение | Светодиодное освещение OSRAM | ||
| Тип обнаружения (идентификация дефекта) | Сортировка по | 1) цвету | |
| 2) размеру | |||
| 3) форме | |||
| Количество цветных ССD-камер на желоб (шт) | 20 (10 передних и 10 задних) | ||
| Камера | COMPUTAR | ||
| Матрица / сенсор | HD RGB TOSHIBA | ||
| Разрешение ПЗС-камеры | 5400 пк. | ||
| Оптическое разрешение | 0,13 | ||
| Панель управления | Сенсорный экран 15” | ||
| Язык дисплея и команд | Английский / русский | ||
| Точность сортировки (примечи в исх. материале ≤ 10 %) (%) | ≥ 99,9 | ||
| Ширина воздушного сопла клапанов эжекторов (мм) | 4 | ||
| Питание | Напряжение (%/В) | 220 ± 5 | |
| Частота (Гц) | 50 ± 1 | ||
| Давление воздуха (МПа) | 0,6-0,8 | ||
| Расход воздуха (м³/мин) | ≤ 5,5 | ||
| Температура окружающей среды (°С) | +1-+40 | ||
| Относительная влажность воздуха при 25 °С (%) | 20-80 | ||
| Расход воздуха (аспирационный) (м³/ч) | ≤ 300 | ||
| Класс защиты от поражения электрическим током | I | ||
| Степень защиты | Не ниже IP54 | ||
| Уровень шума на рабочем месте (дБ) | ≤ 70 дБ | ||
| Мощность воздушного компрессора (кВт) | 37 | ||
| Габаритные размеры | Фотосепаратор A10 (мм) | 4360х1940х2230 | |
| Винтовой воздушный компрессор (мм) | 1340х850х1330 | ||
| Машина для холодной сушки (мм) | 980х570х910 | ||
| Резервуар для хранения газа (мм) | 2240х800х800 | ||
| Фильтры и трубы (мм) | 395х345х300 | ||
| Вес | Фотосепаратор A10 (кг) | 2000 | |
| Винтовой воздушный компрессор (кг) | 560 | ||
| Машина для холодной сушки (кг) | 78 | ||
| Резервуар для хранения газа (кг) | 226 | ||
| Фильтры и трубы (кг) | 28 | ||
