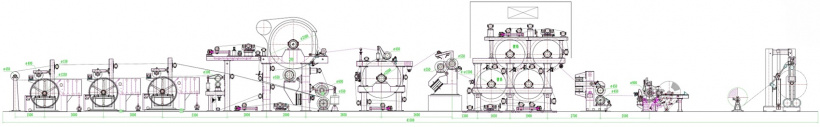

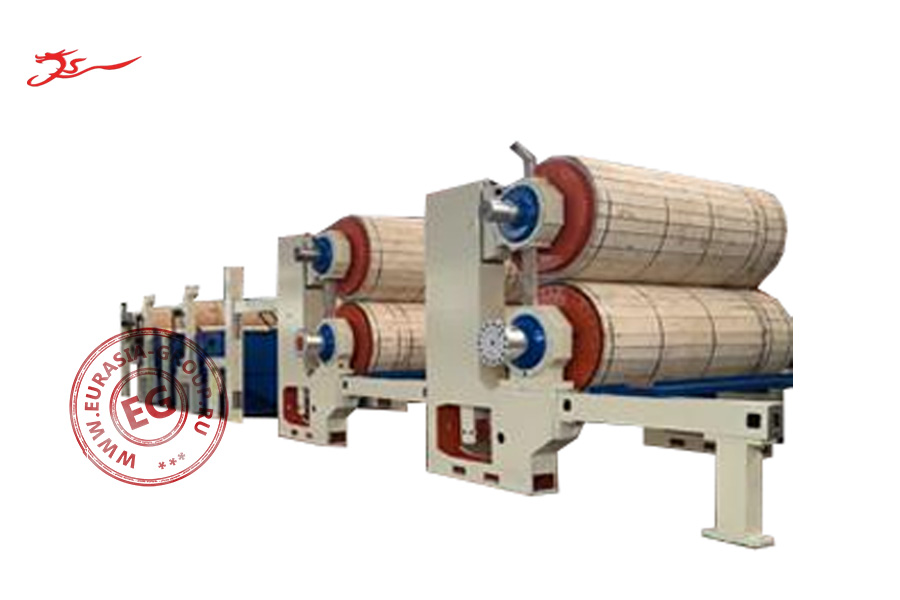

Линия для производства гофрокартона TCMP20T
Общие характеристики
| Модель | TCMP20T | |
| Производительность (т/сутки) | 15-20 | |
| Тип продукции | Гофрированная бумага / крафт-бумага (90-150 г/м²) | |
| Сырьё | Макулатура и картон | |
| Расположение привода | Левое и правое управление (по выбору) | |
| Тип привода | Секция переменного тока с частотным регулированием | |
| Чистая ширина бумаги (мм) | 2100 | |
| Ширина машины (мм) | 3100 | |
| Рабочая скорость (м/мин) | 30-80 | |
| Плотность сетки (%) | 0,33-0,4 | |
| Влажность листа после сеточной части (%) | 20-22 | |
| Влажность листа после прессовой части (%) | 40-42 | |
| Влажность готовой бумаги (%) | 92 | |
| Установленная мощность (кВт) | 224 | |
| Габаритные размеры | Длина (мм) | 80 000-100 000 |
| Ширина (мм) | 8000-12 000 | |
| Высота (мм) | 6000-8000 | |
Узел возврата
| Возвратный вал | Размер (мм) | Ø450 х 2700 |
| Количество | 1 шт, выпускной вал (или натяжной вал), фиксируется резьбовым соединением крестового типа | |
| Материал | Корпус вала изготовлен из стальной листовой обечайки, поверхность покрыта резиной толщиной 20 мм, твердость резины 95º ± 2º | |
| Рама | Кронштейн возвратного вала | Выполнен с регулировкой, опорная рама имеет коробчатую конструкцию |
Секция сеточного цилиндра
| Основные компоненты | Включают цилиндрическую сетку, сеточную секцию, приёмный вал, обезвоживающую пластину, всасывающий ящик, устройство для очистки полиэфирной ткани, регулирующее устройство, направляющий вал сетки, ролик натяжения сетки, каркас сетки и другие узлы | |
| Цилиндрическая сетка | Количество | 3 шт |
| Размер (мм) | Ø1250 х 2600 | |
| Материалы | Корпус цилиндра – нержавеющая сталь, толщина листа 1,5 мм; Проволока - нержавеющая сталь диаметром 10 мм; Толщина обода – 35 – 40 мм; Материал обода - чугун; Подшипники - тип 3615 | |
| Подшипник | 3615 | |
| Основная конструкция | Для предотвращения проскальзывания внутренней сетки на внутренней поверхности выполнена регулярная насечка. Вал цилиндра изготовлен токарной обработкой из бесшовной трубы марки 20#04J94, толщина стенки трубы 16 мм. На обоих концах установлены чугунные заглушки из чугуна HT150 и цапфы из закалённой стали марки 45#. Соединения стальной цапфы с заглушкой и заглушки с трубой выполнены с натягом (посадка HT/U6) для жёсткой фиксации | |
| Подшипник | Комплектуется подшипниками 3615 и корпусами | |
| Сеточная секция | Количество (шт.) | 3 |
| Материал | Каркас (корыто) изготовлен из стальных листов, сварной конструкции. Внутренняя поверхность, контактирующая с массой, отполирована до гладкости для предотвращения налипания массы. Дугообразная панель изготовлена из нержавеющей стали. Применено устройство с общим подводящим трубопроводом и множественными впускными устройствами, обеспечивающее многократное расширение и сжатие потока после смешивания массы с диспергирующим агентом | |
| Передвижная промывная труба высокого давления | Количество (комплекта) | 3 |
| Основная конструкция | Передвижная промывная труба высокого давления с игольчатыми форсунками из нержавеющей стали диаметром Φ1 мм. Привод перемещения - водяной, соединение - гибким шлангом. Во время остановки агрегата промывная труба высокого давления не используется во избежание повреждения сетки и сукна. Комплектуется крепежной стойкой и роликами | |
| Промывная труба низкого давления | Количество (комплекта) | 1 |
| Материал (мм) | Труба из нержавеющей стали Ø33 мм | |
| Основная конструкция | Рабочее давление воды 0,05 – 0,08 МПа, эффективная ширина промывки 2 600 мм. Может использоваться в случае плохого качества воды | |
| Отжимной валик | Количество (комплекта) | 2 комплекта |
| Размер (мм) | Ø420 х 2600 мм | |
| Материал | Труба, свернутая из стали Q235-B, толщина стенки трубы 12 мм. На обоих концах запрессованы чугунные заглушки, в которые, в свою очередь, запрессованы цапфы из закалённой стали марки 45# для установки на опорные подшипники качения. Соединение цапф с трубой выполнено сваркой. Корпус валика обработан на токарном станке | |
| Основная конструкция | Корпус из бесшовной стальной трубы, облицован натуральным или синтетическим мягким каучуком. Твёрдость резины по Шору "A" составляет 42º ±2º. Линейное давление, создаваемое собственным весом валика, составляет 1,9 кг/см. Рекомендуемое линейное давление для гауч-валика находится в диапазоне 5 – 20 кг/см. Пользователь может регулировать его на месте в зависимости от скорости машины и сорта бумаги | |
| Определение и эксплуатация | Во время остановки агрегата гауч-валик должен быть поднят, чтобы предотвратить его деформацию и деформацию формующего цилиндра | |
| Подшипники | Комплектуется подшипниками 3515 и корпусами подшипников | |
| Вакуум-коробка | Количество | 4 комплекта (включая 1 комплект для сушильной части) |
| Тип | Низковакуумная | |
| Материал | Корпус из стали Q235, панель из полиэтилена высокой плотности (полимера) | |
| Регулировочное устройство сукна | Количество (комплекта) | 2 |
| Тип | Электрическое натяжение, пневматическая регулировка (корректировка полотна). Пневматический корректор использует конструкцию с двунаправленным сильфоном прямолинейного действия. Также возможно ручное регулирование | |
| Направляющие ролики сукна | Размер (мм) | Ø159 х 2700 |
| Количество (шт.) | 8 | |
| Материал | Корпус ролика из бесшовной стальной трубы, толщина стенки готового изделия 10 мм, с запрессованными чугунными заглушками | |
| Подшипники | Подшипники 3514. Корпус подшипника выполнен в виде торцевой крышки, что облегчает демонтаж подшипника с помощью съёмной втулки | |
| Распределительный (разглаживающий) ролик | Размер (мм) | Ø185 х 2700 |
| Количество (шт.) | 3 | |
| Материал | Корпус ролика из бесшовной стальной трубы с толщиной стенки 10 мм. Ролик облицован резиной толщиной 15 мм, твердость резины по Шору составляет ±97º ± 2. Установлены запрессованные чугунные заглушки | |
| Подшипники | Подшипники 3514. Корпуса подшипников выполнены в виде торцевых крышек, что обеспечивает удобство демонтажа подшипников с помощью съемных втулок | |
| Опорные стойки формующего цилиндра и гауч-валика | Количество (комплекта) | 3 |
| Материал | Все элементы прошли снятие напряжений и чистовую механическую обработку, что гарантирует прочность. Конструкция не вибрирует при скорости машины до 100 м/мин | |
Прессовая часть
| Каменный валик | Размер (мм) | Ø600 х 2600 |
| Количество (шт.) | 1 | |
| Материал корпуса | Натуральный гранит | |
| Комплектация | Подшипник 22226 | |
| Резиновый валик | Размер (мм) | Ø550 х 2600 |
| Количество (шт.) | 1 | |
| Материал корпуса | чугун с резиновым покрытием, толщина резины 20 мм, твёрдость по Шору ±95º ± 2 | |
| Комплектация | Подшипник 22228, пневматическое нажимное устройство | |
| Отжимные валики | Размер (мм) | Ø300 х 2600 |
| Количество (шт.) | 2 | |
| Материал корпуса | толстостенная труба с резиновым покрытием, толщина резины 15мм, твёрдость по Шору ±95º ±2 | |
| Комплектация | Подшипник 113520, пневматическое нажимное устройство |
Сушильная часть
| Сушильный цилиндр | Размер (мм) | Ø2500 х 2600 |
| Количество (шт.) | 1 | |
| Материал корпуса | Легированный чугун, твёрдость поверхности не менее HB180 | |
| Комплектация | Подшипник 23056 и корпус подшипника | |
| Сушильный цилиндр | Размер (мм) | Ø2000 х 2600 |
| Материал корпуса | Легированный чугун, твёрдость поверхности не менее HB180 | |
| Комплектация | Подшипник 113536 и корпус подшипника | |
| Сушильный цилиндр | Размер (мм) | Ø1500 х 2600 |
| Количество (шт) | 4 | |
| Материал корпуса | Легированный чугун, твёрдость поверхности не менее HB180 | |
| Комплектация | Подшипники 113536 и корпуса подшипников | |
| Сифонные устройства, ротационные паровые соединения | Количество (комплектов) | 6 |
| Зубчатые передачи | Количество | 6 больших зубчатых колес и 3 комплекта соответствующих малых шестерен |
| Направляющие ролики сушильной части | Размер (мм) | Ø159 х 2700 |
| Количество (шт.) | 29 | |
| Направляющий валик | Размер (мм) | Ø130 х 2700 |
| Количество | 3 шт | |
| Многосекционный дугообразный (выпуклый) валик | Размер (мм) | Ø140 х 2600 |
| Количество | 1 шт | |
| Опорный валик | Размер (мм) | Ø550 х 2600 |
| Количество (шт.) | 1 | |
| Материал корпуса | Чугун, облицованный термостойкой и износостойкой резиной. Толщина резины 20 мм, твердость по Шору ±92º ±2 | |
| Комплектация | Подшипник 113528, пневматическое нажимное устройство | |
| Прижимной валик | Размер (мм) | Ø450 х 2600 |
| Количество (шт.) | 1 | |
| Материал корпуса | Чугун, облицованный термостойкой и износостойкой резиной. Толщина резины 20 мм, твердость по Шору ±92º ±2 | |
| Комплектация | Подшипник 113526, пневматическое нажимное устройство | |
| Корпусная станина сушильной части и напольные рельсы | Комплектация | Полная |
| Скребки для сушильных цилиндров | Количество (шт.) | 7 |
| Натяжные устройства и корректоры | Комплектация | Полный комплект из 4 натяжных устройств и 4 корректоров |
| Сушильные сетки (сукна) для сушильных цилиндров | Количество (комплекта) | 3 |
| Кожух сушильной части, осевые вентиляторы, рабочая площадка, лестница | Комплектация | Кожух для сушильных цилиндров, осевые вентиляторы, рабочая площадка (смотровая площадка), лестница |
