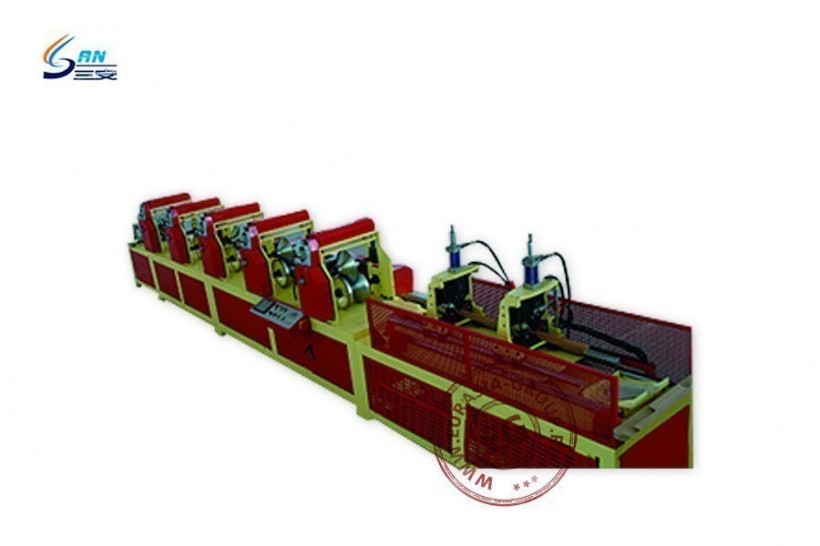

Станок для производства картонного уголка SANPPL-120DL – это стационарная программируемая горизонтальная непрерывно-поточная линия с интегрированными гидравлическими и пневматическими элементами конструкции, предназначенная для склеивания, прессования и нарезания удлиненных заготовок картонного уголка. Готовая продукция в таком виде (или же может далее нарезаться на меньшие фрагменты, или перфорироваться с V-образным вырезом) широко используется в качестве прокладочного материала или защитных поверхностных накладок, которые предотвращают товар от механических деформаций.
Машина для производства картонного уголка SANPPL-120DL собрана по модульному принципу, что облегчает ее общий монтаж/демонтаж и возможный ремонт с частичной заменой оборудования.
Первичный материал втягивается в операционную зону со стенда с разматывающимися катушками бумаги, их число – не более 13 одновременно, после чего они точно позиционируются друг над другом. Все слои, кроме самого нижнего, протягиваются через зону нанесения раствора клея. Температура раствора поддерживается постоянной, работает PID-контроллер. Стекающий в нижний бак раствор далее циркулирует по системе для повторного использования. На следующем обособленном стенде уже собранное полотно прогоняется через роликовый пресс с регулируемым зазором, вследствие чего материал прессуется.
На входе в основную операционную зону полоса бумаги сворачивается вначале в форму «U», а далее края сгибаются внутрь и таким образом полоса уплотняется еще вдвое с удобной продольной линией для изгиба в уголок. Чтобы полоса трансформировалась в уголок, ее прогоняют через пять клетей с вальцовой оснасткой. Структура каждой клети идентична. Каждый верхний ролик имеет V-геометрию, а каждый нижний – U-геометрию. То есть, верхний ролик продавливает полотно вниз в седло нижнего ролика, чем поэтапно достигается требуемая форма уголка.
Готовый ролик захватывается подвижной кареткой с зажимами и вертикальными гидравлическими резаками, которые отсекают требуемый размер заготовки согласно заданной программе, и протягивают уголок к приемному стеллажу.
Комплект ЗИП, сборник эксплуатационной документации, CD-диск с программным обеспечением и сертификаты прилагаются.
Линия для производства картонного уголка SANPPL-120DL оснащается цифровой системой управления, которая включает программируемый логический контроллер и цветной сенсорный экран для ввода первичных данных и отслеживания показателей в режиме онлайн.
| Модель | SANPPL-120DL |
| Размер протектора (мм) | 25 - 100 (может быть симметричным и асимметричным) |
| Толщина (мм) | 3 - 6 (специальный заказ для максимальной толщины 8 мм и 10 мм) |
| Применимая внутренняя бумага (г/м2) | 360 - 600 (рифленая или гофрированная бумага средней плотности) |
| Применимая поверхностная бумага (г/м2) | 175 - 250 (крафт-бумага) |
| Диаметр сердцевины бумажного рулона (дюймы) | 3" (76 мм) (4" или другой размер при оформлении заказа) |
| Максимальное количество слоев | 13 |
| Максимальная скорость (м/мин) | 45 (кономическая скорость 35) |
| Система управления | ПЛК и серводвигатель + сенсорный экран (HMI) |
| Подставки для бумаги | Композитные подставки |
| Тип подачи и смешивания бумаги | Ступенчатый тип со сложной структурой |
| Подача клея | Автоматическая подача мембранным насосом |
| Система передачи | Коаксиальная передача |
| Регулировка прижимных колесиков | Пневматическое прессование |
| Система передачи | Коаксиальная передача |
| Расход воздуха (м3/ч) / Давление (МПа) | 0.2 / 0.8 |
| Способ резки | Гидравлическая |
| Количество фрез | 2 |
| Минимальная длина разреза (см) | 50 |
| Допуск на резку (мм) | ± 1 |
| Мощность (кВт) | 90 |
| Габаритные размеры (м) | 23 х 0,98 х 1,6 |
| Вес (т) | 5 |
