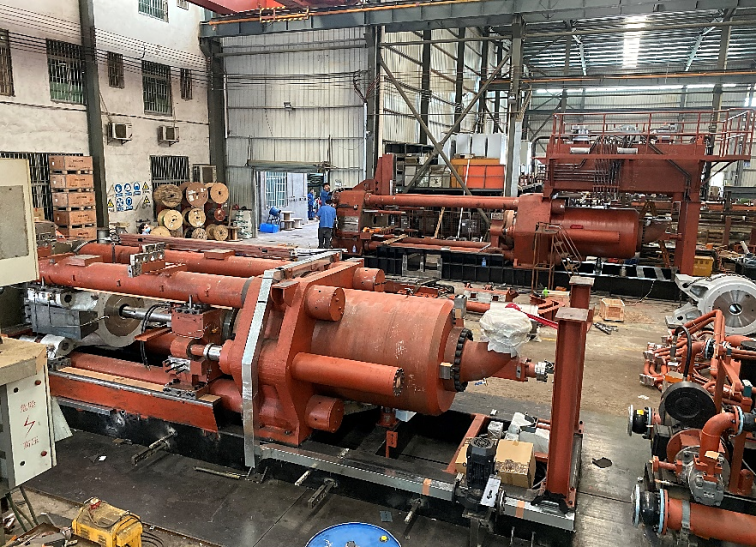

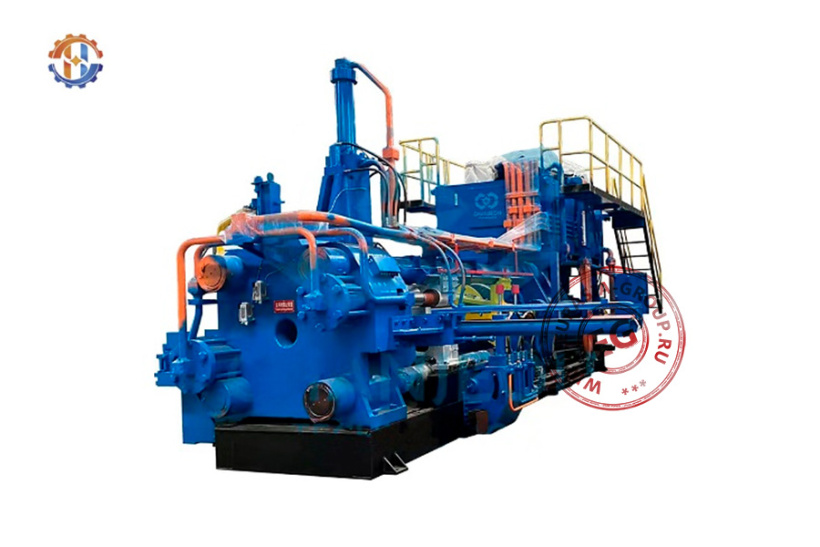

Линия экструдирования алюминиевого профиля 2000Т(2200UST) – это мощное стационарное крупногабаритное автоматическое электрогидравлическое оборудование цикличного действия горизонтального типа, предназначенное для эксплуатации на крупных и средних металлообрабатывающих предприятиях с целью формовки профиля с различной геометрией сечения способом вытеснения нагретого алюминия за счет высокого давления.

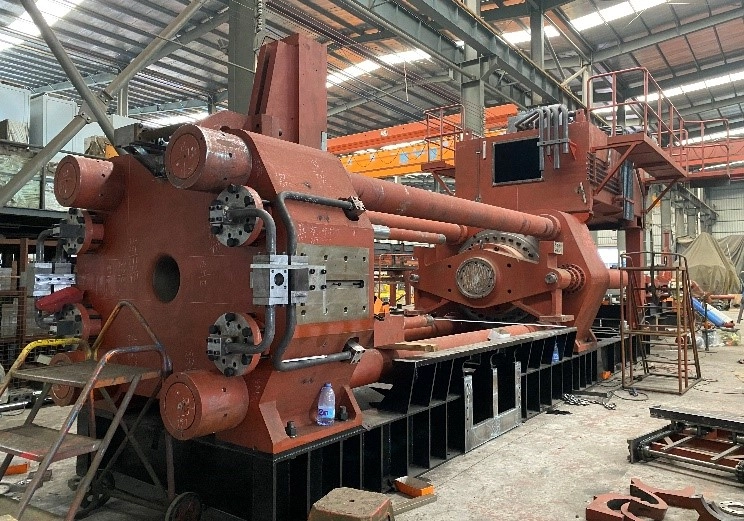

Линия экструдирования алюминиевого профиля 2000Т(2200UST) формируется на удлинённой массивной станине. Для обслуживания на высоте предусмотрена технологическая площадка. Точная подача болванок обеспечивается кронштейном с гидравлическим приводом и системой выравнивания. Подготовленные выверенные по массе болванки вводятся в камеру, где их нагревают. Поршень продавливает несколько расплавленный алюминий через матричную форму, соответственно, форма сечения полученного профиля зависит от формы матрицы. Фильера приводится в действие двухтактным цилиндром. Поршень сидит на опоре, которая перемещается на направляющих, приваренных к раме. Температура между литейной формой и ободом постоянно контролируется. Необходимое давление обеспечивается гидравлической станцией. Централизованная система смазки существенно продлевает срок эксплуатации подвижных элементов конструкции. Комплект ЗИП и перечень технической документации прилагаются.
Линия экструдирования алюминиевого профиля 2000Т(2200UST) оснащается системой автоматического управления на базе действия программируемого логического контроллера. Цветной ЖК-монитор позволяет отслеживать весь процесс работы в режиме онлайн. Операционная система с интерфейсом «человек-машина» позволяет легко освоить порядок управления. Предусмотрено три режима: один цикл, автоматическое повторение цикла либо ручное управление. При автоматическом повторении скорость работы устанавливается с помощью соответствующих потенциометров. Кнопка аварийной блокировки существенно увеличивает степень сохранности материальной части.
| Емкость главного цилиндра | 2043 тонны США (1857,5 тонн) 210 кгс/м² |
| Размер заготовки (мм) | Ø178 х 900L |
| Размер штампа (мм) | D360 х 350L |
| Размер отверстия в передней панели (Вт) | Ø 220 х 270 |
| Диаметр главного цилиндра (мм) | Ø 980 |
| Ход главного цилиндра (мм) | 1900 |
| Мощность экструзии (т) / (кгс/м²) | 1583 / 210 |
| Боковой цилиндр (шт) | Ø 240 х 2 |
| Боковой ход цилиндра (мм) | 1900 |
| Производительность экструзии (т) / (кгс/м²) | 190 |
| Диаметр цилиндра контейнера (шт) | Ø200 х 4 |
| Ход контейнера (мм) | 420 |
| Давление выпуска контейнера (МТ) / (кгс/м²) | 263 / 210 |
| Давление в герметичном контейнере (т) / (кгс/м²) | 153 / 210 |
| Размер вкладыша контейнера (мм) | Ø 1833 х Ø 330 х 940L |
| Размер контейнера (мм) | Ø 823 х 922 L |
| Диаметр ножевого цилиндра (мм) | Ø 200 |
| Ход ножевого цилиндра (мм) | 760 |
| Давление ножевого цилиндра (МТ) / (кгс/м²) | 63 / 210 |
| Расстояние от режущего лезвия до матрицы (мм) | 2,0 |
| Диаметр цилиндра скольжения штампа (мм) | Ø 160 |
| Ход цилиндра скольжения штампа (мм) | 1500 |
| Максимальная сила выталкивания ползуна штампа (МТ) / (кгс/м²) | 42 / 210 |
| Время экструзии (мм/с) | 18 |
| Время мертвого цикла (с) | 20 |
| Выпущенный контейнер (мм/с) | 132 |
| Герметичный контейнер (мм/с) | 160 |
| Срез вниз (мм/с) | 420 |
| Сдвиг вверх (мм/с) | 560 |
| Емкость масляного бака (л) | 7600 |
| Теплообменник (м²) | 30 |
| Градирня (куб/час) | 60 |
| Трубный насос (дюймы) | 5 |
| Температура гидравлического масла (°C) | При экструзии должна быть выше 35 и ниже 45, но не выше 50 |
| Напряжение питания (В) / Частота (Гц) | Переменный ток, 380 (220) / 50 |
| Мощность (кВт) / Напряжение (В) / Частота (Гц) главного двигателя | 110 / 380 / 50 |
| Двигатель теплообменника | 5 л.с. х 4 P, 3φ 380 В 50 Гц |
| Мощность (кВт) / Напряжение (В) / Частота (Гц) направляющего двигателя | 3 / 380 / 50 |
| Температура установки (°C) | 400 |
| Нагреватели кольцевого типа | 415 В, 2,3 кВт х 24 шт.= 55,2 кВт/с |
| Размер отверстия переднего валика (мм) | Ø 220 х 270 |
| Поршень главного цилиндра | Охлажденный чугун, твердость HB 240-250 |
| Четыре рулевых тяги | 40 Cr |
| Передние пластины | Литая сталь 35# |
| Сиденье контейнера | Литая сталь 35# |
| Объем контейнера (м³) | 5 |
| Место скольжения штампа | Литая сталь 35# |
| Опорная плита главного цилиндра | Литая сталь 35# |
| Мощность (кВт) | 400 |
| Высота центра машины (мм) | 1385 |
| Габаритные размеры (мм) | 13000 х 3300 х 4800 |
| Длина заготовки (мм) | 6000 |
| Диаметр заготовок | 7" (Ф178 мм) |
| Грузоподъемность алюминиевого стержня | 7” Заготовка, 10 шт |
| Максимальная скорость (м/мин) | 22 |
| Максимальная тяга (кг) | 3000 |
| Температура нагрева (°C) | от 20 до 500 |
| Производительность (кг/ч) | 2000 |
| Количество зон нагрева печи | 7 |
| Зона предварительного нагрева | 3 |
| Зоны нагрева | 4 |
| Погрешность температуры нагреваемой заготовки (°C) | ±10 |
| Габаритные размеры (мм) | 25000 х 2500 х 3300 |
| Диаметр заготовки | 7''(Ф178 мм) |
| Длина резки (мм) | 50 – 800 |
| Точность длины резки (мм) | ± 3 |
| Резка заготовок (мм) | 3 – 5 |
| Длина заготовки (мм) | 6000 |
| Длина резки заготовки (мм) | 350 - 800 |
| Точность длины заготовки (мм) | ± 3 |
| Необходимое давление сжатого воздуха (бар) | 4 – 8 |
| Топливо для отопления | L.P.G. L.N.G |
| Газовая труба | DN 60 |
| Давление газа на входе | 1-2 бар |
| Время нагрева (°C) | 20 – 500 (20 – 25 мин) |
| Максимальная температура (°C) | 520 |
| Погрешность температуры нагревательной заготовки (°C) | ±10 |
| Напряжение (В) / Частота (Гц) | 380 (3 фазы) / 50 |
| Мощность (кВт) | 58 |
| Габаритные размеры (мм) | 25000 х 2500 х 3300 |
| Модель | 1800T |
| Диаметр заготовки (м) | 178 |
| Высота охлаждающего стола (мм) | 750 – 900 |
| Расстояние между центром экструдера и стеной (мм) | Не менее 2 |
| Начальная длина (м) | 15 |
| Длина охлаждающего слоя (м) | 55 |
| Синхронная тяга (кг) | 0 – 220 |
| Скорость тяги (м/мин) | 50 |
| Максимальная скорость возврата (м/мин) | 180 |
| Режим работы | Авто / Ручной |
| Тяговый двигатель (кВт) | Серводвигатель мощностью 3 |
| Тяговый двигатель пилы (кВт) | Серводвигатель мощностью 2 |
| Подъемный серводвигатель (кВт) | Серводвигатель мощностью 1 |
| Зажимной подъемный серводвигатель (кВт) | Серводвигатель мощностью 0,75 |
| Зажимной подъем (кВт) | Серводвигатель мощностью 0,75 |
| Серводвигатель перемещения (кВт) | Серводвигатель мощностью 0,75 |
| Мощность пильного двигателя (кВт) | 7,5 -4-полюсный двигатель |
| Стойка с направляющей (мм) | 140 х 140 |
| Автоматическая длина пилы (м) | 5 |
| Диаметр пильного полотна (мм) | Ø 600 |
| Размер горловины зажима (высота х ширина) | 260 х 430 |
| Ширина барабана автоматической пилы (мм) | 400 |
| Мощность (кВт) | 17,5 |
| Габаритные размеры (Д х Ш х В) (мм) | 51000 х 10000 х 800 |
| Максимальное тяговое усилие (т) | 100 |
| Диаметр диска (мм) | 600 |
| Высота пиления (мм) | 200 |
| Ширина пиления (мм) | 400 |
| Мощность двигателя (кВт) | 7,5 |

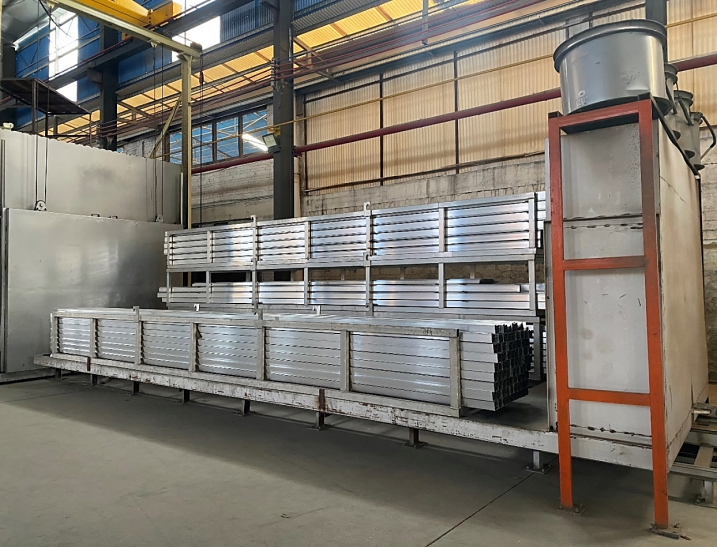

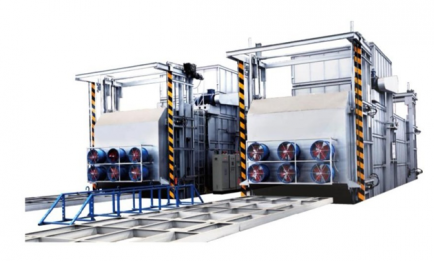

| Тип топлива | природный газ |
| Расход природного газа (м3/т) | 8 |
| Размер камеры (Д х Ш х В) (мм) | 13680 х 3300 х 2400 |
| Размер печи (Д х Ш х В) (мм) | 13680 х 3300 х 2400 |
| Максимальная длина профиля (мм) | 6500 |
Максимальная температура печи (°C) |
250 |
| Модель | 2000UST |
| Максимальная температура (°C) | 480 |
| Сопротивление печи (°C) | 480 – 500 |
| Время нагрева (°C) | до 480 – 60 минут |
| Время нагрева пустой печи | ≤1,5 |
| Допуск по температуре | ±5 |
| Количество пресс-форм | 6 комплектов/камера, всего 12 комплектов |
| Количество рабочих камер | 2 камеры |
| Напряжение (В) / Частота (Гц) | Три фазы: 380 ± 10% / 50 ± 2 |
| Потребление электроэнергии (кВт/24 ч) | 160 – 240 |
| Мощность вентилятора (кВт) | 1,5 х 2 |
| Мощность (кВт) | 48 |
| Толщина листа корпуса (мм) | 4 |
| Размер духовки (мм) | 2100 x 1400 х 400 |
| Размер камеры (мм) | 1050 х 700 х 400 |
| Грузоподъемность (тонн/печь) / (коробок) | 10 – 12, 18 |
| Максимальная температура печи (°C) | 250 |
| Температура внешней стенки печи | Комнатная температура +10 °C |
| Расход топлива (куб) | 8 |
| Расход природного газа (м³/т ) | 8 |
| Циркуляционный вентилятор (кВт) | 90 |
| Размер рамы материала (мм) | 6000 х 900 х 700 |
| Габаритные размеры (мм) | 13680 х 3300 х 2400 |
| Модель | ЗРН-45-6 |
| Ограниченный вакуум (Мпа) | -0,08 |
| Точка контроля температуры | 2 |
| Время разогрева пустой печи (мин) | ≤80 |
| Равномерность температуры печи (°C) | ± 5 |
| Номинальная температура (°C) | 650 |
| Номинальное напряжение (В) | 380 |
| Мощность (кВт) | 45 |
| Рабочий размер (мм) | Φ 550 х 1000 |
| Вес загрузки (кг) | 400 |
