Дробеметная установка QGN125 используется для эффективного удаления заусенцев, окалины, ржавчины и общей очистки труб для систем водоснабжения, подачи газа и др. Оборудование может быть интегрировано в производственные линии с участками распиловки, сварки, сверления, покраски и консервации. Качество процесса обработки контролируется с помощью системы абразивного контроля. Рабочий состав анализируется и сравнивается с предыдущими показателями. При этом важно следить за тем, чтобы содержание мелких частиц не превышало допустимый уровень, так как их избыток значительно ускоряет износ внутренних элементов машины.

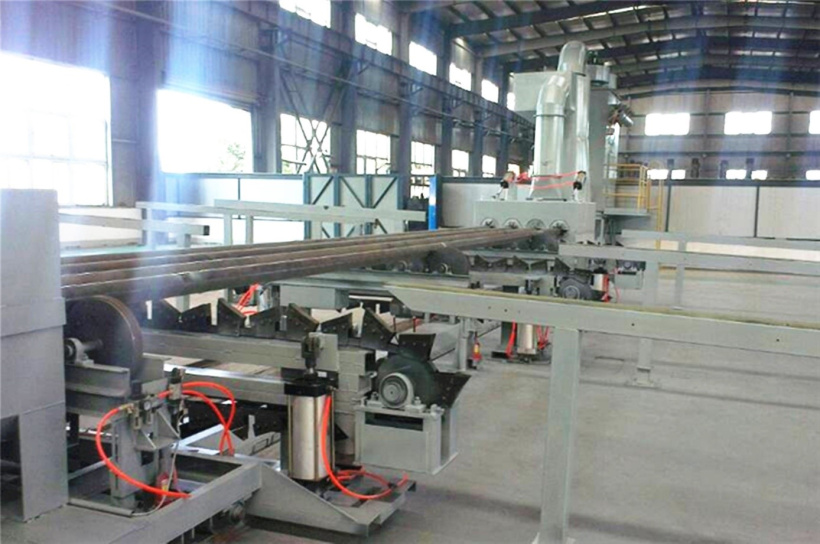

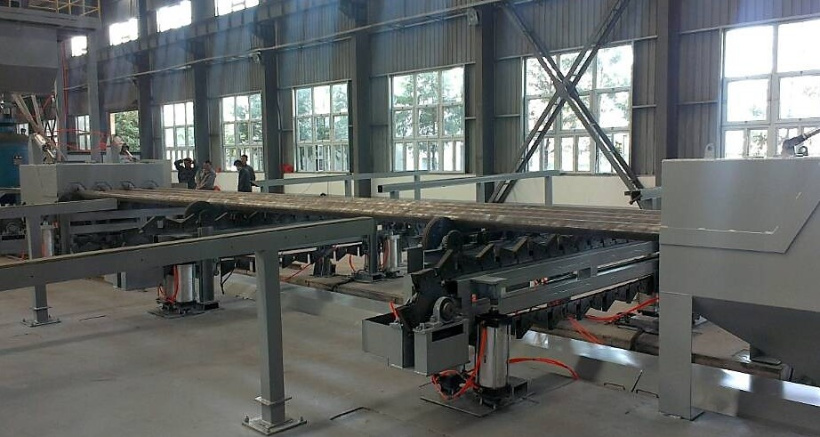

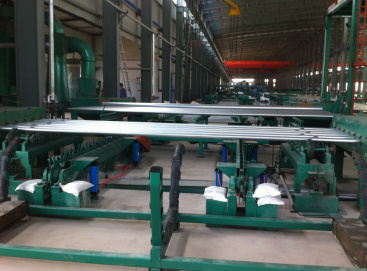

Дробеструйная установка QGN125 определяет заготовку перед входным желобом, после чего запускает подачу абразива в высокопроизводительные турбины. Ролики перемещают трубу через камеру обработки, одновременно вращая ее. Для герметизации входной шлюз оснащен износостойкими уплотнительными элементами. Заготовки, прошедшие через зону дробеструйной обработки, перемещаются далее, а оставшийся на их поверхности абразив удаляется и возвращается в контур. Абразив продолжает циркулировать и очищается для непрерывного использования. Очистка осуществляется в специальной системе сепарации воздуха. Устройство дозирования абразива используется для подачи очищенного абразива из бункера в турбины.
Оборудование для дробеструйной очистки QGN125 может быть выполнено в соответствии с индивидуальными требованиями предприятия. Так, по запросу может быть добавлена платформа для технического обслуживания, адаптированная под конкретные условия эксплуатации, которая упрощает доступ во время выполнения сервисных работ.
| Модель | Q0250 |
| Производительность (кг/мин) | 30 |
| Объем бункера для абразива (м²) | 1,5 |
| Количество струйных пистолетов (шт.) | 4 |
| Длина распылительного стержня (мм) | 6000 |
| Грузоподъемность (т) | 3 |
| Скорость перемещения (м/мин) | 2 |
| Скорость вращения (об/мин) | 0,5-6 |
| Мощность (кВт) | 2,2 |
| Мощность двигателя вращения (кВт) | 4 х 2,2 |
|
Винтовой конвейер |
Производительность (т/ч) | 15 |
| Диаметр винта (мм) | 260 | |
| Мощность (кВт) | 2,2 | |
| Сепаратор | Производительность (т/ч) | 15 |
| Скорость подъема (м/с) | 4-5 | |
| Содержание отходов (%) | ≤1 | |
|
Ленточный конвейер |
Производительность (т/ч) | 15 |
| Ширина ленты (мм) | 500 | |
| Мощность двигателя (кВт) | 3 | |
| Элеватор | Производительность (т/ч) | 15 |
| Скорость подъема (м/с) | 1,21 | |
| Мощность (кВт) | 2 |
| Тип абразива |
Стальная дробь |
|
| Диаметр абразива (мм) | 0,2-2,5 | |
| Первая загрузка (кг) | 4500 | |
| Максимальный расход сопла (кг/мин) | 500 | |
| Материал | Конструкционная сталь | |
| Толщина стенки камеры (мм) | 6 | |
| Толщина защитной пластины (мм) | 10 (SPMn13) | |
| Способ открытия | Верхнее открытие с помощью цилиндра | |
| Модель | 4-72 |
| Тип пылеуловителя | Картриджный с импульсной обратной продувкой |
| Эффективность удаления пыли (%) | >99,2 |
| Объем воздуха (м³/ч) | 2200 |
| Диаметр основной трубы (мм) | 200 |
| Количество картриджей (шт.) | 4 |
| Размеры картриджей (мм) | Ø350 х 660 |
| Площадь фильтрации (м²) | 120 |
| Точность фильтрации (мкм) | 1 |
| Путь падения пыли | Автоматический обратный импульс |
| Диаметр обратного клапана (мм) | 50 |
| Общее давление (Па) | 1200 |
| Мощность вентилятора (кВт) | 2,2 |
| Модель | 4-72 NO.5.5A |
| Тип пылеуловителя | Картриджный с импульсной обратной продувкой |
| Эффективность удаления пыли (%) | >99,2 |
| Объем воздуха (м³/ч) | 16 000 |
| Диаметр основной трубы (мм) | 500 |
| Количество картриджей (шт.) | 12 |
| Диаметр картриджей (мм) | 350 х 660 |
| Площадь фильтра (м²) | 360 |
| Точность фильтрации (мкм) | 1 |
| Путь падения пыли | Автоматический обратный импульс |
| Диаметр обратного клапана (мм) | 50 |
| Общее давление (Па) | 2000 |
| Мощность вентилятора (кВт) | 18,5 |
