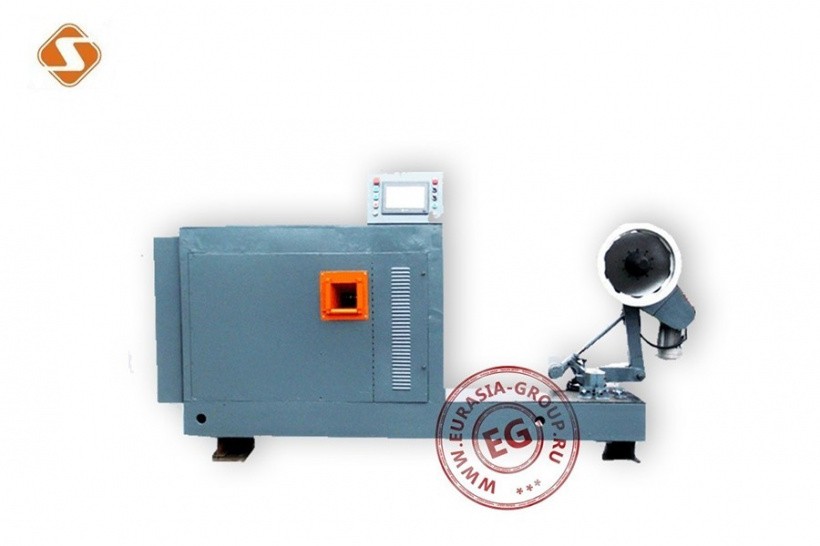

Машина для намотки клейкой ленты

Машина для намотки клейкой ленты относится к категории автоматических станков, является составным элементом линии горячего восстановления шин и предназначена для нанесения на заготовку подготовительного перед вулканизацией слоя резины.

Станок для намотки клейкой ленты конструктивно объединяет в единой раме три механизма: экструдер, механизм намотки и автомат нарезания. Непосредственно рама представляет собой L-образную сварную конструкцию, при этом защитные панели предотвращают открытый доступ к электрооборудованию и экструдеру. На донной плоскости основания имеются кронштейны с проушинами для крепления к поверхности пола.

Первоначально к приёмному окну экструдера подставляется тара с резиновой лентой, которая втягивается внутрь, где нагревается и становится размягчённой. Затем на механизме намотки лента оборачивается вокруг корпуса заготовки до четырёх слоёв (количество слоёв зависит от необходимой толщины протектора). Намотка производится головкой, состоящей из нескольких рабочих дисков разной толщины. Держатель покрышки установлен на поворотный механизм, который обеспечивает намотку не только на плоской поверхности шины, но и по бокам. В процессе наматывания шина вращается, что происходит за счет придания держателю крутящего момента от отдельного электродвигателя.
