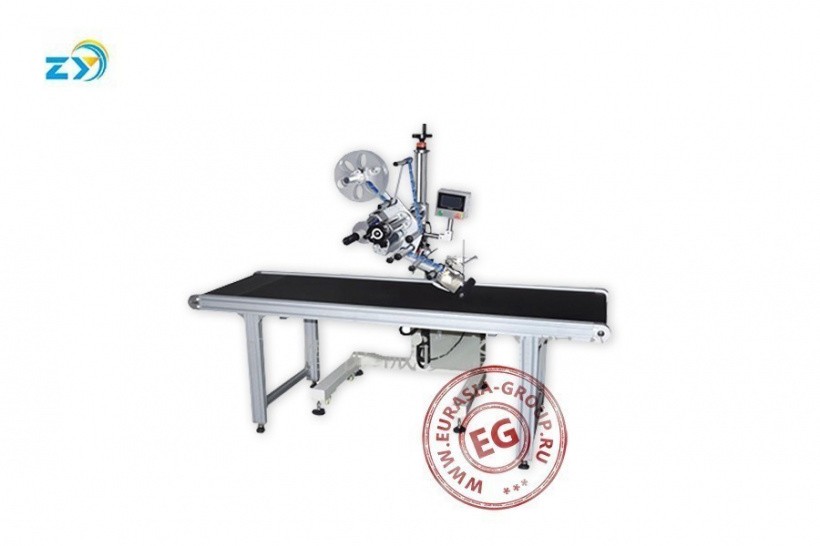

Станок для нанесения этикеток ZY-A01

Этикеровочная машина ZY-A01 – это малогабаритный стационарный программируемый электромеханический станок непрерывно-поточного действия, предназначенный для точного и крепкого нанесения штрих-кодов или самоклеющихся этикеток/пленок с информативными данными (дата изготовления, срок годности, производитель, номер партии и т.п.) на ровную верхнюю плоскость такой тары, как, например, картонные или полимерные коробки. Соответственно, модель нашла широкое применение в сфере производства продуктов питания, электроинструмента, лекарств, косметики, бытовой химии и т.п.

Станок для нанесения этикеток ZY-A01 включает, кроме прочего, в свой состав следующие основные элементы конструкции:

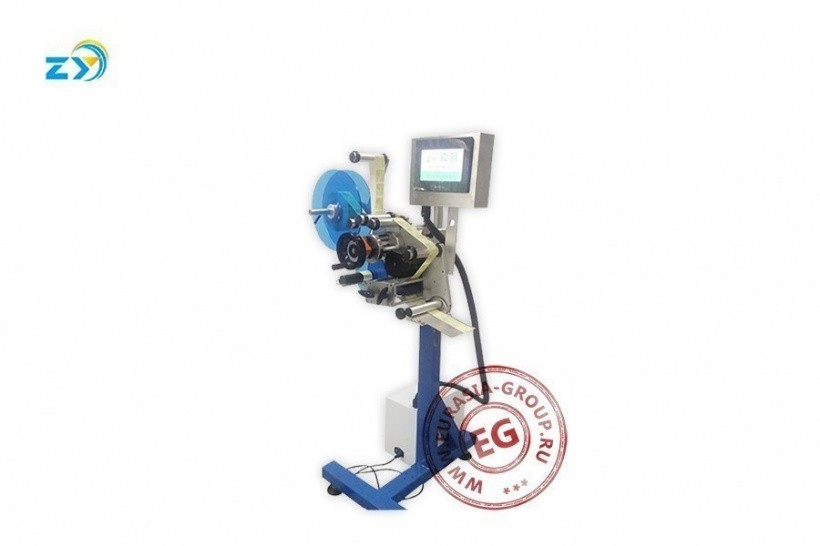

• L-образная опорная стойка на регулируемых по высоте ножках-домкратах. В качестве опции может быть представлен мобильный кронштейн на крестообразном основании, у которого есть не только ножки-домкраты, но и колеса для облегченного перемещения. На опорной стойке исполнительный блок может регулироваться по высоте.
• Механизм выдачи этикеточного рулона.
• Регулируемый вал натяжения полотна.
• Механизм регулировки угла подачи.
• Фотоэлектрический оптический датчик вилочного типа (Франция, Sick WFS3-40N415, уточняется), который отслеживает интервал каждой метки, благодаря чему точность нанесения этикетки в пределах ± 1 мм.
• Распределительная коробка с аппаратурой PLC и рядом электрических элементов.

Принцип работы: датчик обнаруживает прохождение тары, передает сигнал обратно в систему управления, откуда поступает сигнал на электрооборудование и, в частности, двигатель, чтобы отправить этикетку и нанести ее на носитель. Тара проходит по конвейеру, соприкасаясь с этикетировочным валиком, и этикетка прокатывается, после чего закрепление ярлыка завершено. Производительность зависит от размеров носителя, но также и от того, установлен ли шаговый мотор (40…150 шт./мин) или сервомотор (50…200 шт./мин), последнее уточняется.

Автоматический этикеровщик ZY-A01 оснащается системой автоматического управления на платформе программируемого логического контроллера (Panasonic, уточняется), с помощью которого полностью синхронизируется работа с общей конвейерной линией или задаются точные исходники автономного режима работы. Все вводные конкретной программы забиваются в поле цветного сенсорного экрана Weinview, который выполнен как пульт управления и выведен на уровень глаз оператора. Интерфейс сенсорного экрана с подсказками неисправностей.
