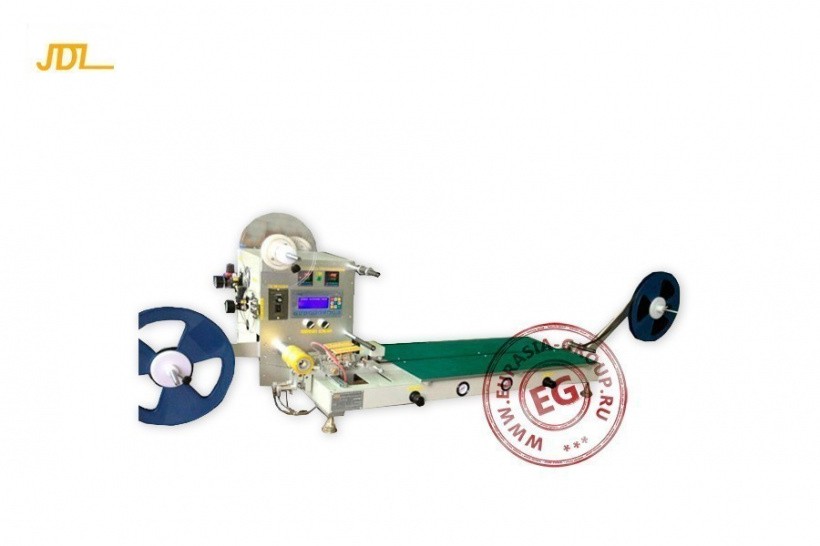

Упаковщик SMD компонентов в ленту STC-10

Упаковщик SMD компонентов в ленту STC-10 – это малогабаритное настольное полуавтоматическое устройство непрерывного действия, предназначенное для малых и средних промышленных предприятий, связанных с электроникой. Аппарат служит для подготовки электронных микро-деталей к операции поверхностного монтажа посредством упорядоченной укладки их в ячейки защитной (от пыли, грязи и антистатика) ленты. Из такой ленты в дальнейшем установщик будет последовательно извлекать компоненты, чтобы монтировать их на поверхности интегральной схемы. Размеры ленты и катушки компонентов поверхностного монтажа могут варьироваться от микросхем, используемых в мобильных телефонах, в компьютерных чипах, и т.п., но все они наматываются с использованием одного и того же процесса.

Машина для упаковки SMD компонентов в ленту STC-10 соответствует современным стандартам индустрии. Модель собрана на прямоугольной платформе с регулируемыми по высоте ножками. Лента протягивается через операционную зону, разматываясь из одной бобины и сматываясь с другой стороны на второй бобине. За это время оператор вручную вставляет компоненты в ячейки ленты, после чего ячейки автоматически покрываются верхней защитой. Формат, который используется для наматывания smd-компонентов на ленту, соответствует международным стандартам и спецификациям. Машина применима к самоклеящейся защитной ленте и термосваривающейся защитной ленте (регулируемая интенсивность натяжения).

Оборудование для упаковки SMD компонентов в ленту STC-10 работает под управлением цифровой системы управления с базовым набором функций, которых полностью достаточно для точного регулирования процесса и контроля привода. Температура запечатывания выдерживается очень точно, ведется подсчет компонентов. Скорость упаковки может быть отрегулирована и достигать до 400 м/час, но она регулируется в соответствии со скоростью загрузки деталей операторами и конкретными требованиями к процессу уплотнения.
