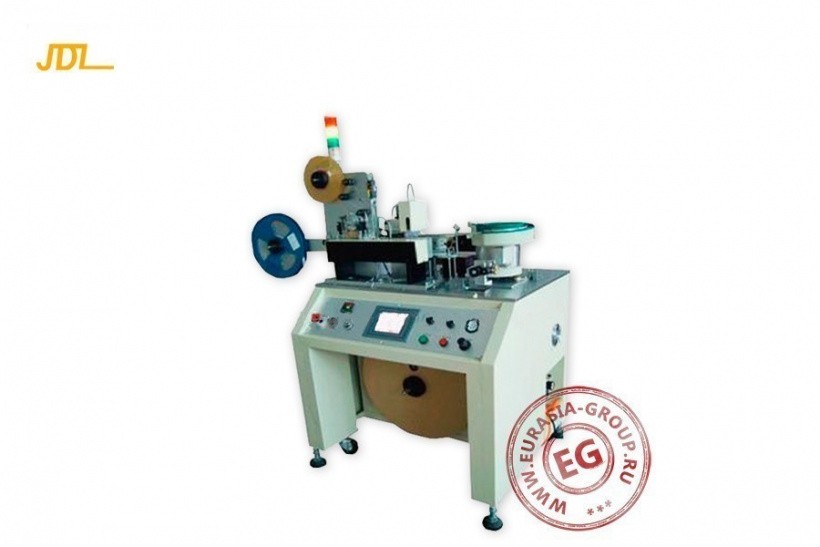

Упаковщик SMD компонентов в ленту AMS-KG-10 – это автоматическое программируемое электропневматическое (компрессор, как опция) оборудование, использующееся в цикле производства электронных компонентов для интегральных микросхем. Машина задействуется на финишном этапе, когда микро-детали надо правильно упаковать в ленту для отправки на этап их поверхностного монтажа.
Система упаковки в виде ленты на катушке защищает электронные компоненты от механических и электрических повреждений и предназначена для использования в автоматических машинах для захвата и поверхностного размещения.
Машина для упаковки SMD компонентов в ленту AMS-KG-10 получает детали из чаши вибрационного питателя, откуда они поштучно выдаются в операционную зону. Рука манипулятора извлекает детали и устанавливает их в ячейку несущей ленты, после чего последняя покрывается защитной лентой и герметизируется под воздействием давления и температуры.
Типовая несущая лента с ячейками изготовлена из проводящего полистирола и углеродного материала (или его аналога). Ленты с карманами сделаны таким образом, чтобы компонент оставался в правильном положении для автоматического обращения после снятия защитной ленты. Покрывающая лента изготовлена из антистатической прозрачной полиэфирной пленки; она герметично запечатывается по краям несущей ленты. Прозрачная защитная лента позволяет видеть компонент и торговую марку, не извлекая их наружу.
Это оборудование спроектировано таким, чтобы быть простым и легко управляемым. Так, регулировка оснастки для ширины ленты может быть завершена в течение 10 секунд без какого-либо инструмента. Два набора нажимных пластин перемещаются вверх и вниз по точной направляющей, при этом используется микрометр для синхронной регулировки положения верхней нажимной пластины и держателя пластины. AMS-KG-10 предлагает простую настройку, что позволяет любому оператору ленты менять носитель и накладные ленты в считанные минуты.
Оборудование для упаковки SMDкомпонентов в ленту AMS-KG-10 оснащается микропроцессорным управлением и приводом храпового механизма с шаговым двигателем, что дает точный контроль всех параметров ленты. Можно регулировать скорость подачи, что удобно для размещения проблемных деталей. Гибкое, простое в использовании интерактивное меню в экране операционного блока позволяет легко освоить порядок управления процессом.
