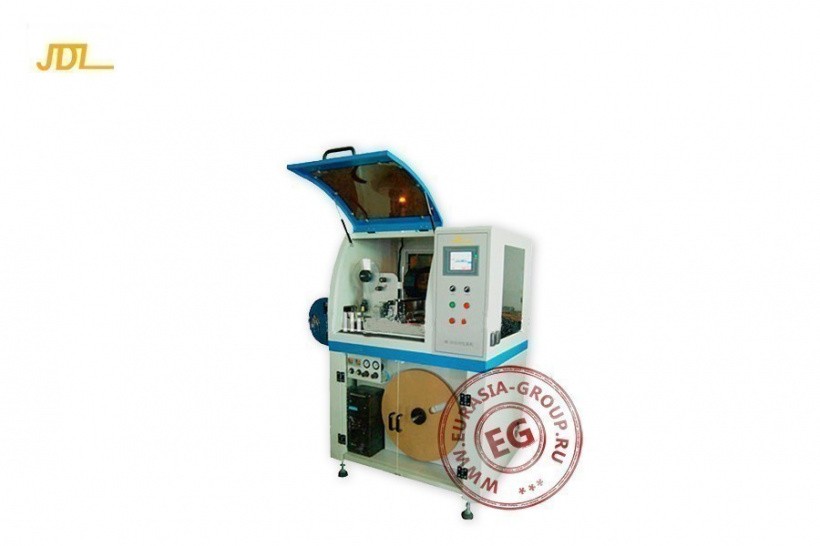

Упаковщик SMD компонентов в ленту AM-20

Электронная промышленность вкладывает огромные средства в технологии поверхностного монтажа. Причинами таких инвестиций являются экономия средств за счет автоматического размещения компонентов и увеличение плотности размещения печатных плат за счет меньших размеров упаковки. Современные установочные машины могут размещать тысячи компонентов в час с очень высокой степенью точности, но для достижения этой производительности система доставки компонентов должна быть способна подавать детали на высоких скоростях в последовательной ориентации, положительно индексируемой к требованиям машины. При этом выводы компонентов должны быть защищены от повреждений во время транспортировки, обработки и размещения. Поэтому предпочтительным упаковочным материалом, доступным сегодня для этих требований, является лента на катушке. Ленточно-катушечная система полностью совместима с отсоединяющим оборудованием, которое является стандартным для большинства устройств автоматического размещения. Упаковщик SMDкомпонентов в ленту AMS-20 – это автоматическое программируемое промышленное электропневматическое оборудование, предназначенное для эксплуатации на предприятиях, связанных с производством электронных деталей, где рабочая среда: -5…50℃ на удалении от агрессивных вредных газов, запыленности и других тяжелых условий.

В режиме загрузки машина для упаковки SMDкомпонентов в ленту AM-20 действует автоматически, но может быть и ручная загрузка. Возможна одновременная загрузка нескольких лотков для подачи, что сокращает время загрузки вручную, и позволяет одному оператору работать с несколькими машинами одновременно. В режиме упаковки механическая рука манипулятора может брать и загружать несколько материалов за один период, при этом можно заранее установить количество и режим захвата компонентов. Точность позиционирования механической руки: z ± 0,05 мм. Изделие может работать с холодными или термопластичными лентами шириной 8…24 мм. В формате несущей ленты компоненты вкладываются в специальные ячейки. Защитная лента плотно прилегает к несущей ленте, чтобы держать детали в этих карманах. Ряд отверстий звездочек предусмотрен вдоль одного края тисненой ленты для облегчения индексации. Затем лента наматывается на жесткий пластиковый рулон, который обеспечивает механическую защиту при обращении и хранении. Система доставки ленты на катушке разработана для обеспечения очень высокой степени защиты от электростатического разряда (ESD). Все материалы ленты и катушки являются антистатическими.

Оборудование для упаковки SMD компонентов в ленту AM-20 работает под управлением ПЛК и операционного блока с цветным сенсорным HMI-экраном, что обеспечивает стабильную температуру, точный подсчет, простоту и удобство программирования. Система распознавания CCD может быть добавлена, как опция, для отбора некачественных компонентов с плохим внешним видом и другими дефектными характеристиками.
