Машина для упаковки шипучих таблеток в бумажную тубу

Машина для упаковки шипучих таблеток в бумажную тубу – это автоматическое электропневматическое устройство, предназначенное для использования в пищевой и фармацевтической промышленности с целью укупорки конфет или медикаментов твёрдой таблеточной формы.

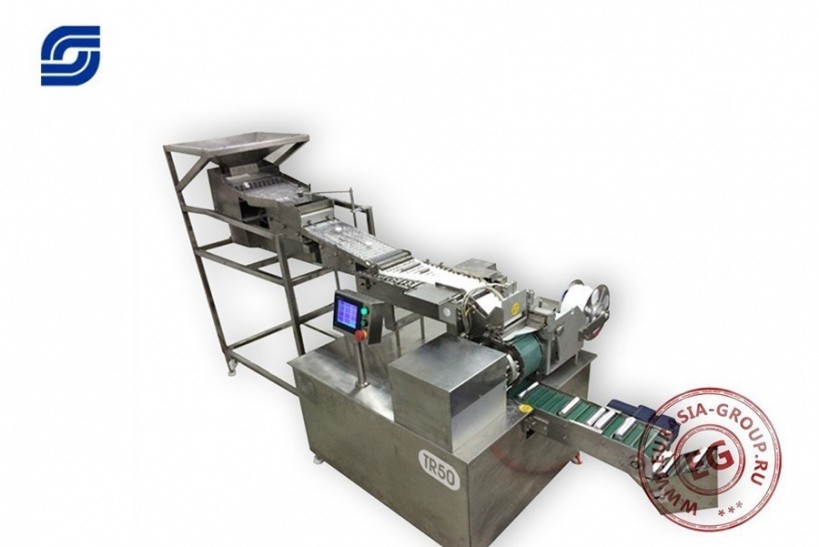

Автоматический упаковщик шипучих таблеток в бумажную тубу серии TR-50 формируется на базе станины из нержавеющего металла (сталь марки SUS304 или SUS316). Из аналогичного материала выполнены и основные рабочие инструменты. Применяются шаговые электродвигатели. Двухуровневое загрузочное устройство предназначено для приёма таблеток, которые засыпаются в него россыпью. Верхняя вибрационная платформа переводит таблетки на нижний наклонный уровень, откуда они попадают в направляющие «ручейкового» типа, которые выполняют функцию формирования стопок. С боку установлена станция подачи алюминиевой фольги, с разматывающей катушки которой полоса подводится к вертикальному прессу, одновременно от неё отрезается фрагмент по заданному размеру стопки. Пресс вдавливает стопку в материал, тем самым частично обворачивая таблетки. После этого барабан проворачивает стопку, полностью упаковывая в материал. Далее стопки могут быть направлены либо для укупорки в полимерную тубу, либо для получения этикетки.

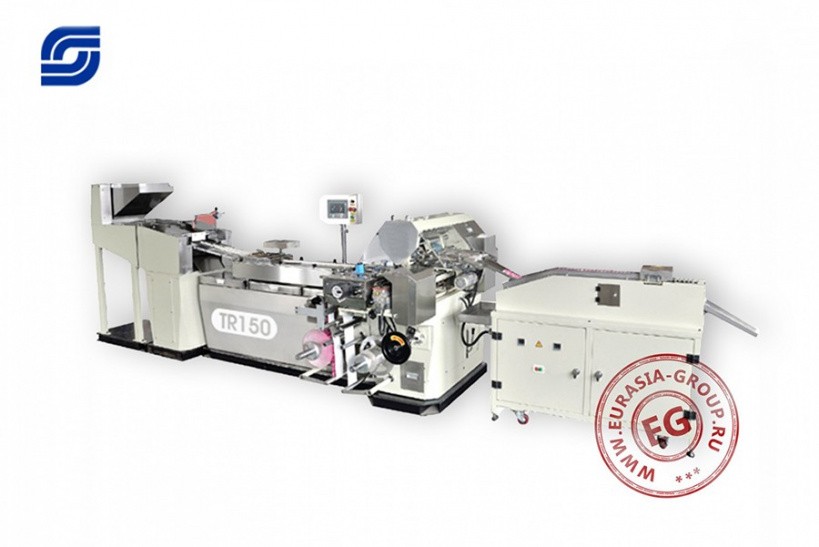

Оборудование для упаковки шипучих таблеток в бумажную тубу серии TR-150 установлено на опорное основание, которое изготовлено из стали марки SUS304 (SUS306) с покрытием эмалевой краской. Применяются шаговые серводвигатели. Скорость подачи регулируется. Загрузочное устройство представляет собой двухуровневую конструкцию. Из верхнего глубокого бункера с наклонным днищем, таблетки поступают на плоскую вибрационную платформу с бортами, а оттуда в направляющие «ручейкового» типа. Под направляющими установлен поддон для приёма выпавших таблеток. В конце линий из таблеток формируется и позиционируется горизонтальная стопка. Сбоку установлена станция одновременной подачи алюминиевой фольги и ламинированной бумаги (сменные катушки разматывания, система натяжения, тормозной механизм и т.д.). Стопка таблеток первоначально обворачивается в пищевую фольгу, а затем сразу же в ламинированную бумагу (плёнку), которая фактически является этикеткой товара. Станок оборудован принтером для печати информативных данных.

Станки для упаковки шипучих таблеток в бумажную тубу обеспечиваются встроенными системами автоматического управления на основе функционирования цифровых контроллеров. Нехватка таблеток или упаковочного материала, а также возникновение неисправностей немедленно отображается на экране компьютера, который сразу же блокирует работу изделия.
