Линия для фасовки и упаковки сухого корма в готовые пакеты ZL
Линия для фасовки и упаковки сухого корма в готовые пакеты ZL – это крупногабаритная промышленная система. Индустрия упаковки кормов для домашних животных особенно склонна к пластиковым пакетам, поскольку производителям сложно найти материалы, которые обеспечивали бы такой длительный срок хранения и при этом соответствовали бы стандартам для пищевых продуктов. Пластик популярен в этой отрасли, потому что он способен выдерживать большой вес, в котором часто продаются корма для домашних животных.

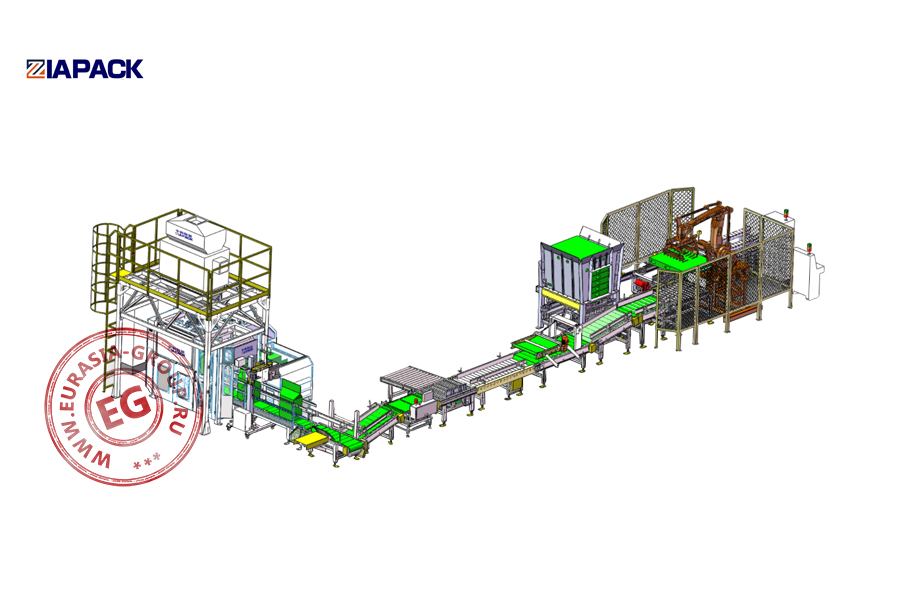

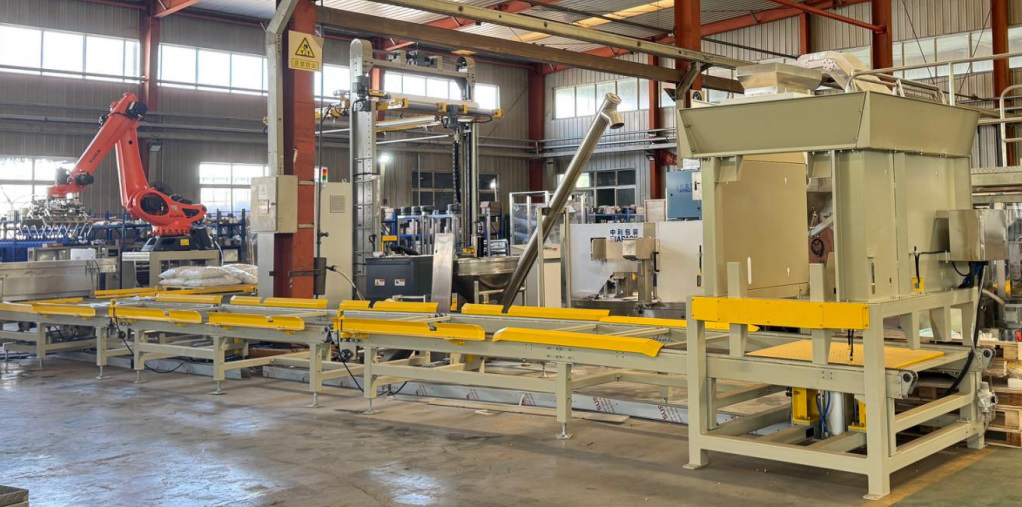

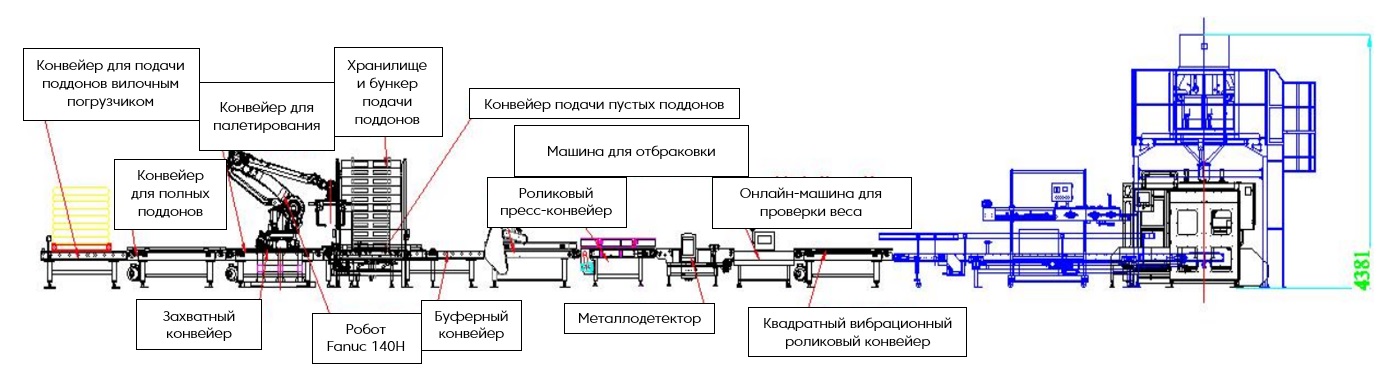

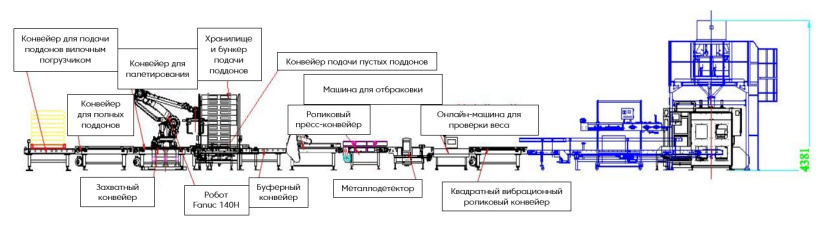

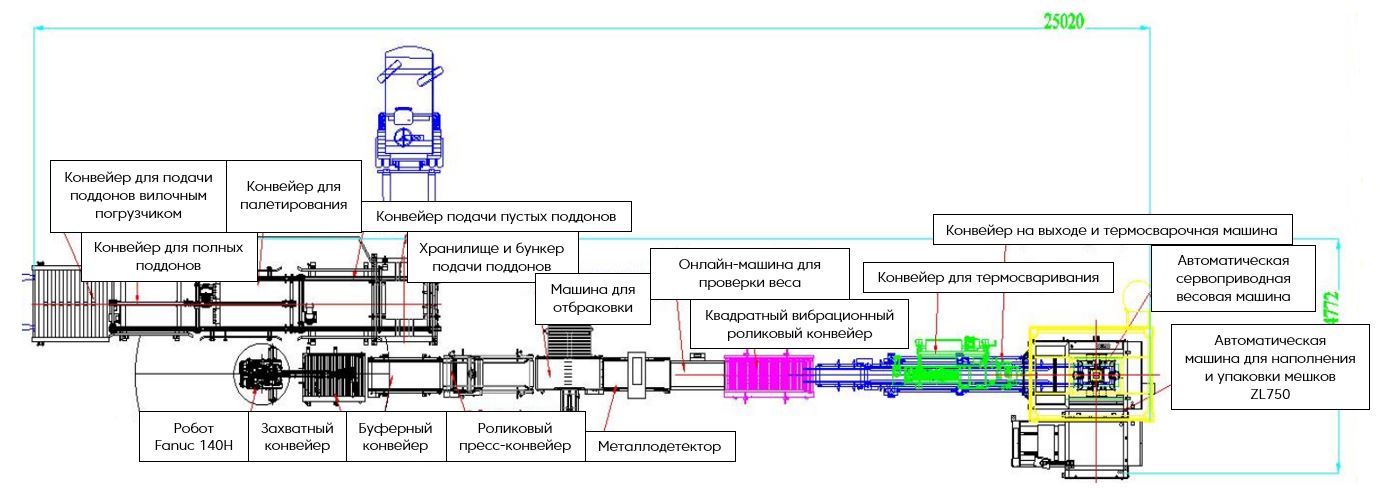

Система фасовки и упаковки сухого корма в готовые пакеты ZL включает 400-литровый буферный бункер над весовой системой на опорной раме; автоматическую весовую машину с двойным ковшом; автоматическую машину для термосваривания тяжелых мешков; конвейер для вывода мешков; 4-строчный струйный принтер; роликовый конвейер для выравнивания мешков; 2-метровый квадратный роликовый конвейер; металлодетектор; машину для онлайн-проверки массы тары; машину для отбраковки; роликовый конвейер для выравнивания мешков; буферный конвейер; конвейер с захватом мешков и робот-паллетайзер.

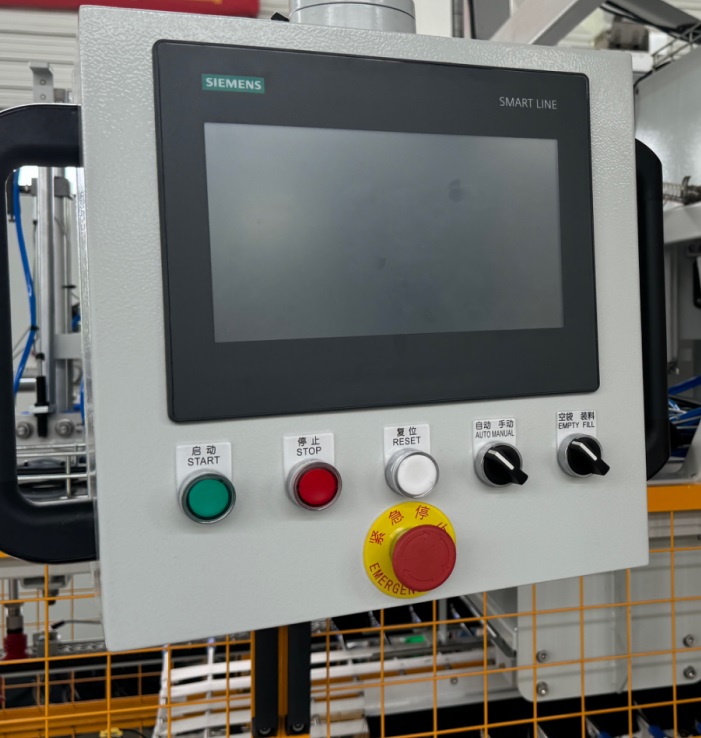

Фасовочно-упаковочная линия для сухого корма в готовые пакеты ZL управляется с помощью программируемого логического контроллера и программного обеспечения человеко-машинного интерфейса для сбора данных и диспетчерского управления, который также может предоставлять инструменты для устранения нештатных ситуаций в реальном времени. Системные алгоритмы программ хранятся в памяти ПК. Каждый рецепт содержит информацию о допустимых отклонениях ингредиентов и данные о системе. Данные о партиях записываются в базу данных.
Общие характеристики
| Модель | ZL |
| Производительность (мешков/ч, мешков/мин) | 400-600, 6-10 |
| Объем фасовки (кг) | До 25 |
| Точность взвешивания (%) | ±0,2-0,3 (зависит от продукта) |
| Точность фасовки (г) | ±25 |
| Максимальный размер мешка (мм) | 650 x 420 x 180 |
| Температура окружающей среды (°C) | 0...40 |
| Защитное заземление (Ω) | <4 |
| Заземление приборов (Ω) | <4 |
| Давление (МПа) | 0,6-0,8 |
| Размер частиц (мкм) | <5 |
| Точка росы (°C) | -40 |
| Способ запайки | Термосварка |
| Расход воздуха (м³/мин) | 1 |
| Давление воздуха (бар) | 6-8 |
| Степень электрозащиты | IP55 |
| Класс изоляции | F |
| Уровень шума (дБ) | <85 |
| Тип мешка | Мешок-подушка с открытым горлом |
| Материал пленки | PE |
| Напряжение (В) / Частота (Гц) | 380±5% / 50±5% |
| Потребляемая мощность (кВт) | 55 |
| Габаритные размеры (мм) | 25 000 x 5000 x 5000 |

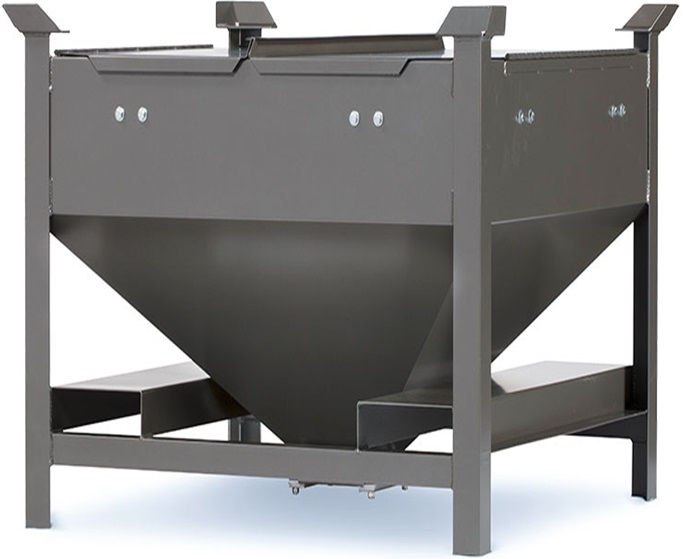

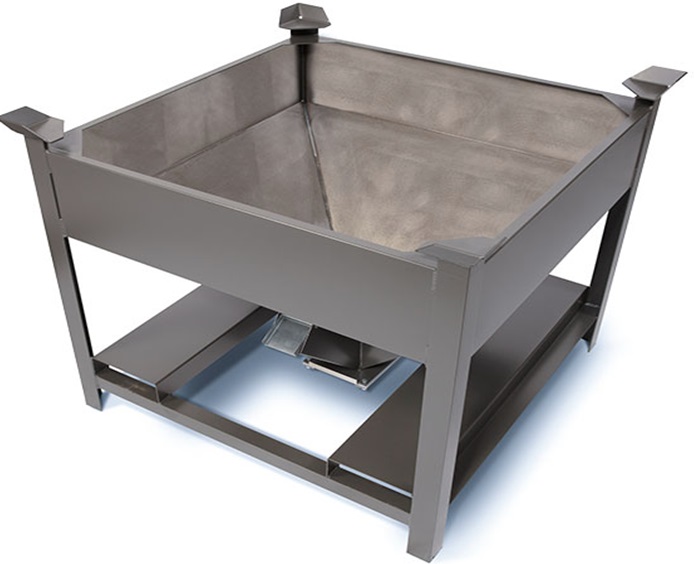

Буферный бункер над весовой системой с опорной рамой (400 л)
| Способ подачи | Гравитационная заглушка (цилиндрическая) |
| Материал контактной части | Нержавеющая сталь 304 |
| Материал защитной рамы | Нержавеющая сталь 304 |
| Абразив | #50 |
| Расход воздуха (Нл/мин) | 200 |
| Мощность (кВт) | 2 |
| Взвешивающая способность (мешков/ч) | ≥600 |
| Точность измерения (%) | ±0,1 |
| Тензодатчик | ZEMIC (China) |
| Установленный вес упаковки (кг/мешок) | 30 |

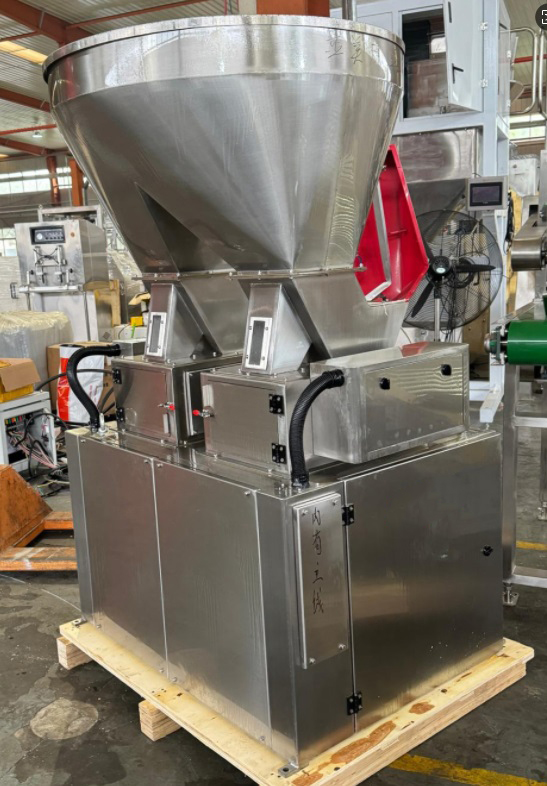

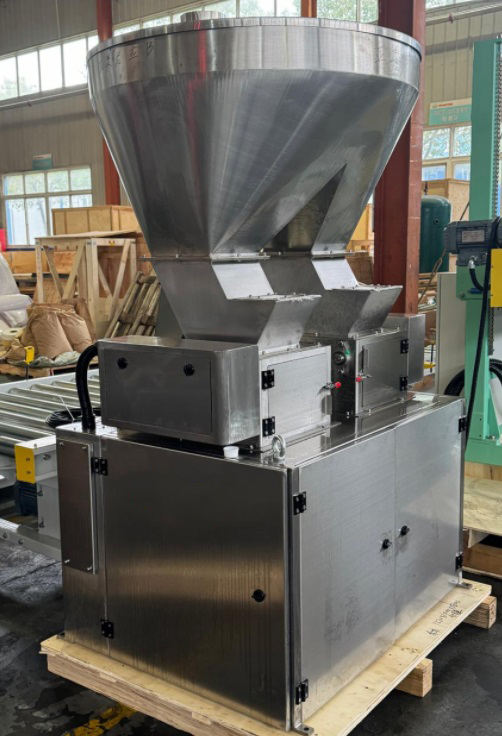

Автоматическая весовая машина с двойным ковшом
| Модель | ZL25K |
| Производительность (мешков/ч) | 400 |
| Метод управления | ПЛК |
| Материал контактной части | Нержавеющая сталь 304 |
| Материал защитной рамы | Нержавеющая сталь 304 |
| Расход воздуха (Нл/мин) | 600 |
| Напряжение (В) / Частота (Гц) | 380, 3 фазы / 50 |
| Мощность (кВт) | 15 |
| Установленный вес упаковки (кг/мешок) | 30 |

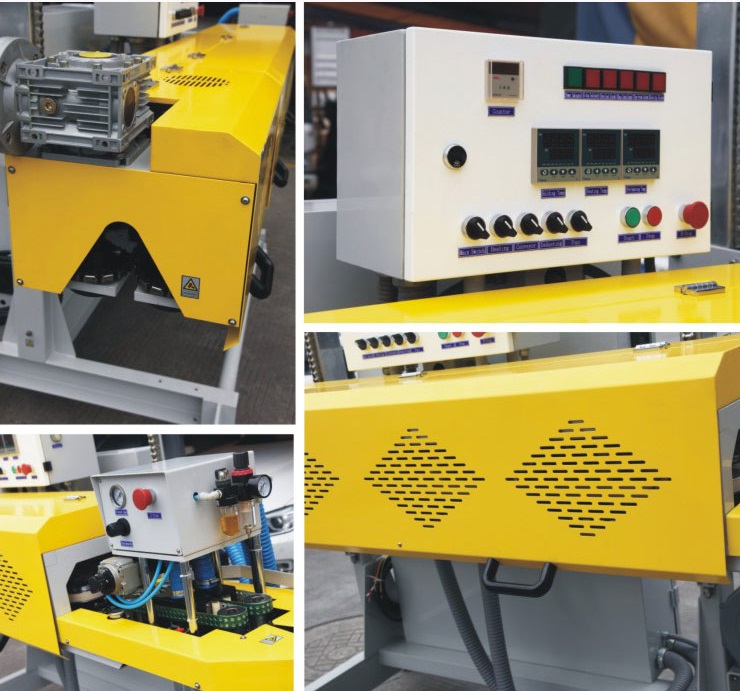

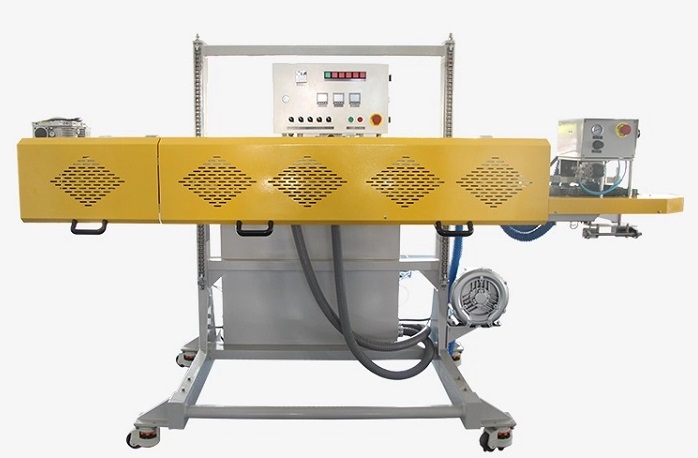

Автоматическая машина для термосваривания тяжелых мешков
| Модель | ZLH-R1 |
| Скорость сварки (м/мин) | 0-12 |
| Материал пленки | PE, PP |
| Толщина пакета (мм) | ≤0,8 |
| Ширина сварки (мм) | 8 |
| Высота от центра сварки до пола (мм) | 800-1400 |
| Диапазон температур (°C) | 0...400 |
| Давление источника воздуха (МПа) | 0,6 |
| Тип охлаждения | Воздушное |
| Напряжение (В) / Частота (Гц) | 380, 3 фазы / 50 |
| Мощность передачи (кВт) | 0,75 |
| Мощность нагрева (кВт) | 0,5 x 6 |
| Мощность пылеуловителя (кВт) | 0,75 |
| Общая мощность (кВт) | 6 |
| Габаритные размеры (мм) | 3015 x 950 x 1800 |
| Вес нетто (кг) | 350 |

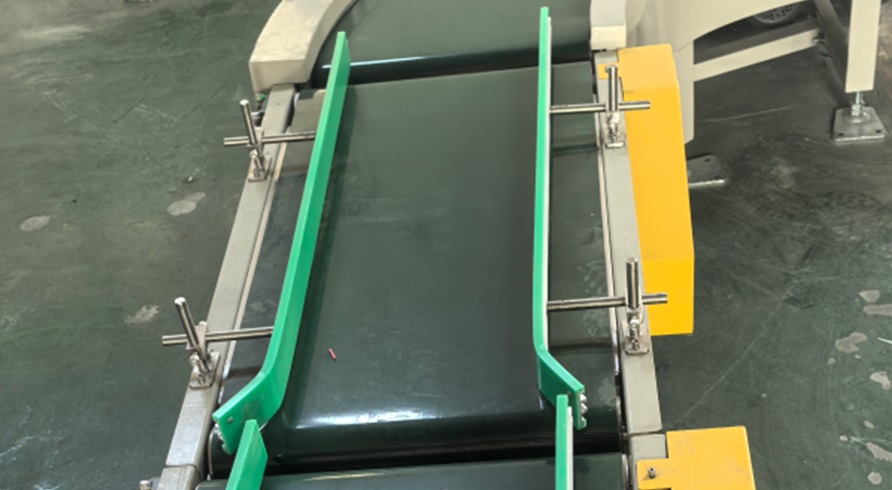

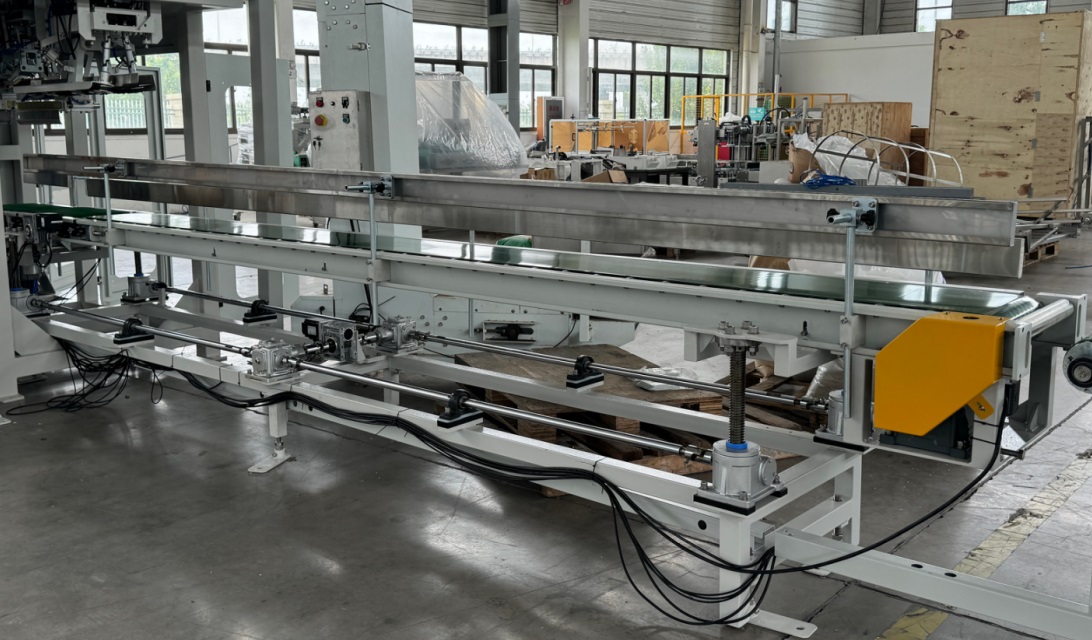

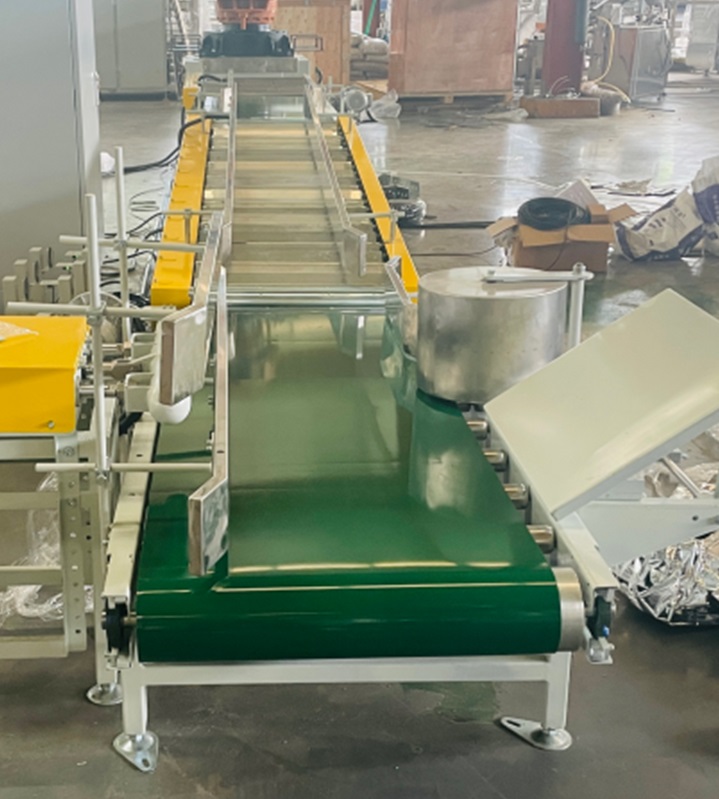

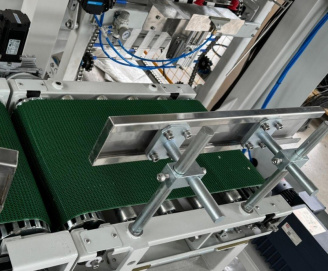

Конвейер для вывода мешков
| Тип ленты | Плоская, белая, пищевая (толщина 4 мм) |
| Длина (мм) | 3500 |
| Ширина (мм) | 350 |
| Высота (мм) | 630 |
| Скорость транспортировки (м/мин) | 10-25 |
| Мощность двигателя (кВт) | 1,5 |

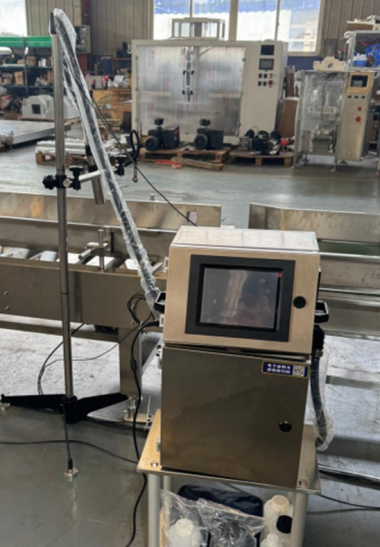

Струйный принтер
| Модель | S610 |
| Количество строк печати (шт.) | 1-4 |
| Максимальное разрешение печати (точек) | 34 x 34 |
| Размер символов (мм) | 1,5-20 (регулируется) |
| Максимальная скорость печати (м/мин) | 235 |
| Длина трубки печатающей головки (м) | 2,7 |

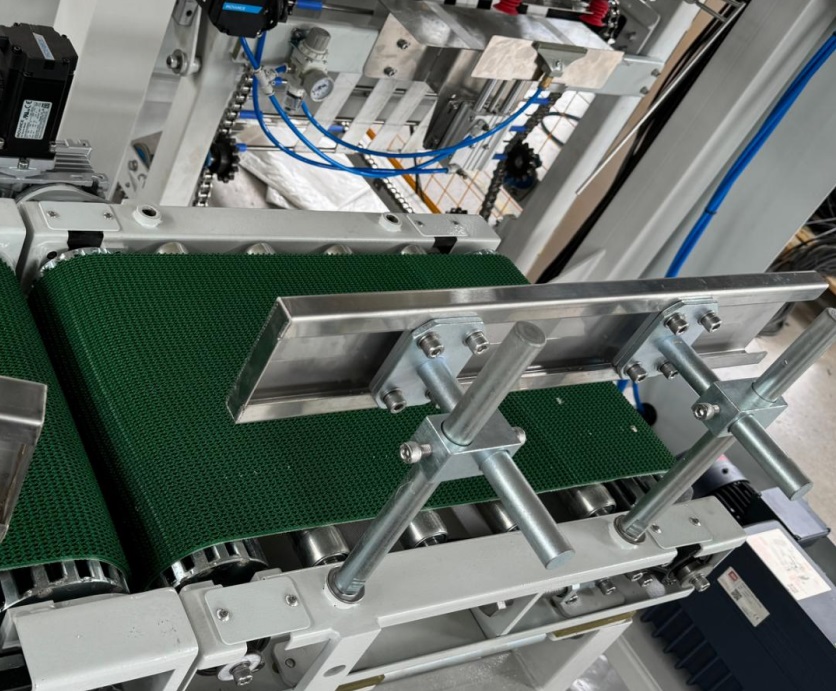

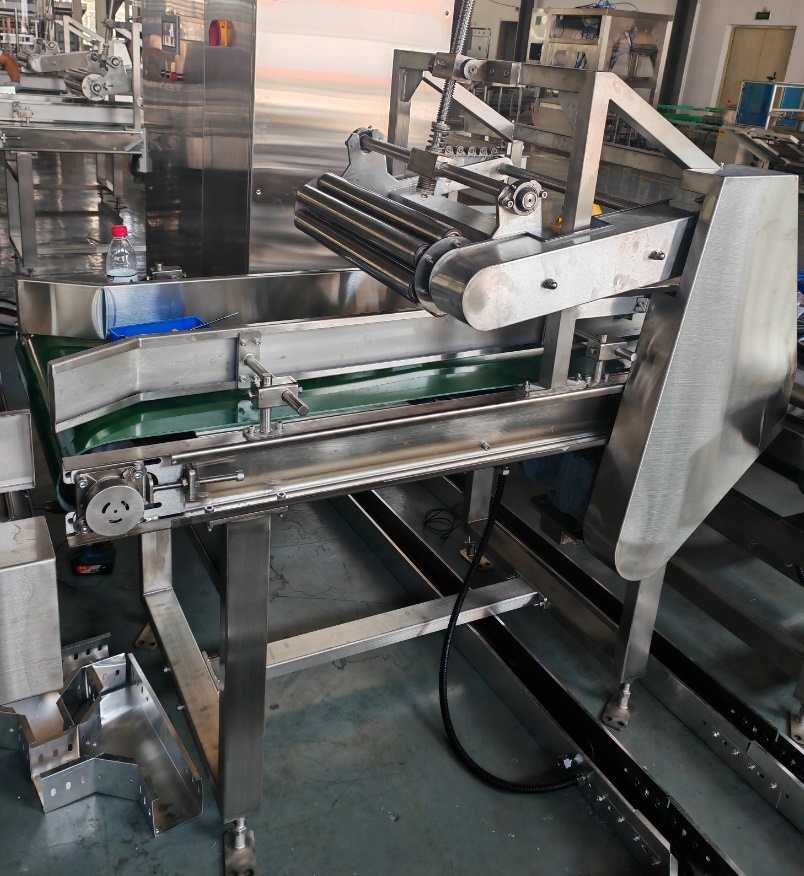

Роликовый конвейер для выравнивания мешков
| Тип ремня |
Плоский, белый, пищевой (толщина 4 мм) |
| Скорость (м/мин) | 20 |
| Материал рамы | SUS304 |
| Напряжение (В) / Частота (Гц) | 380, 3 фазы / 50 |
| Мощность двигателя (кВт) | 0,75 |
| Габаритные размеры (мм) | 1900 x 600 x 630 |

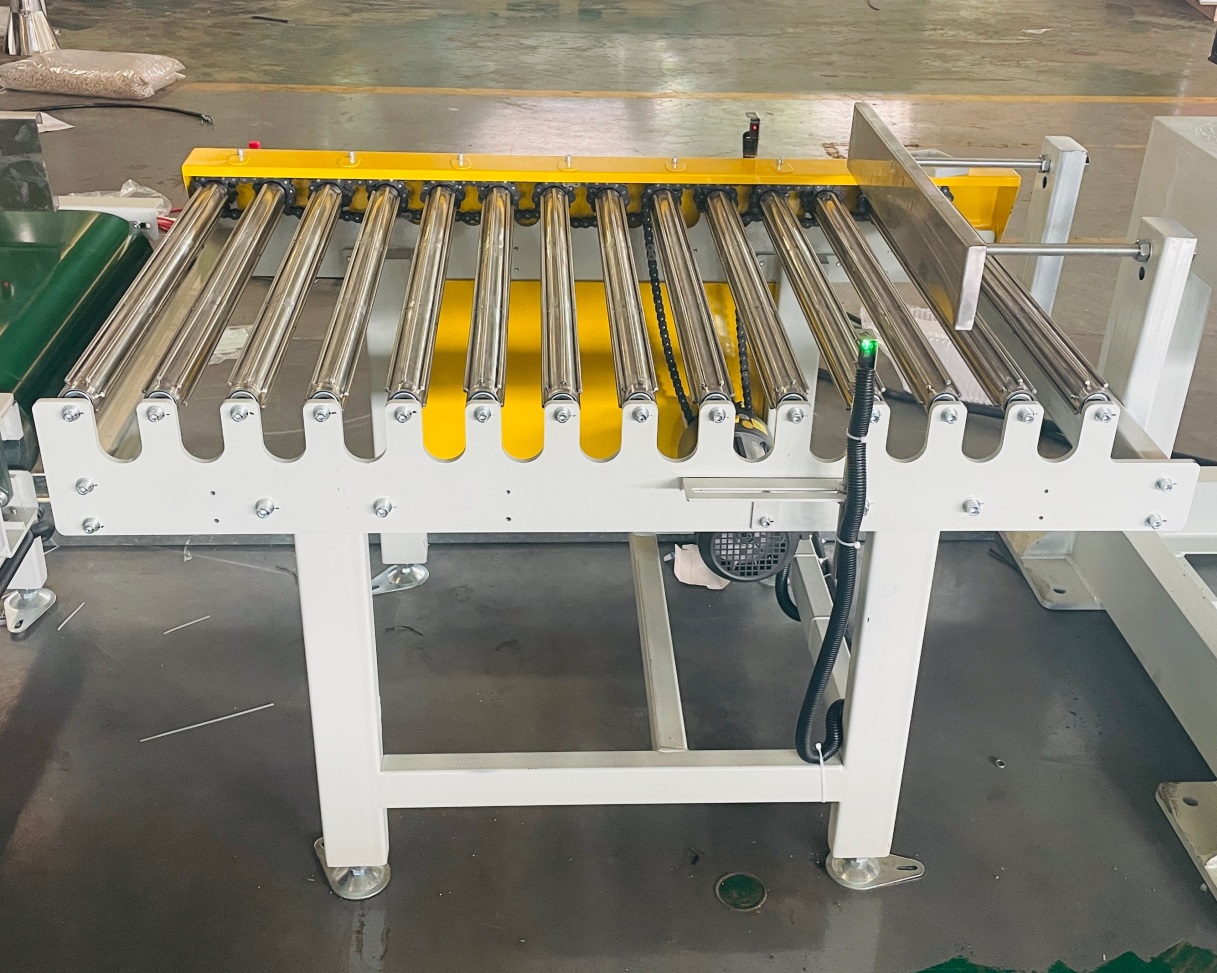

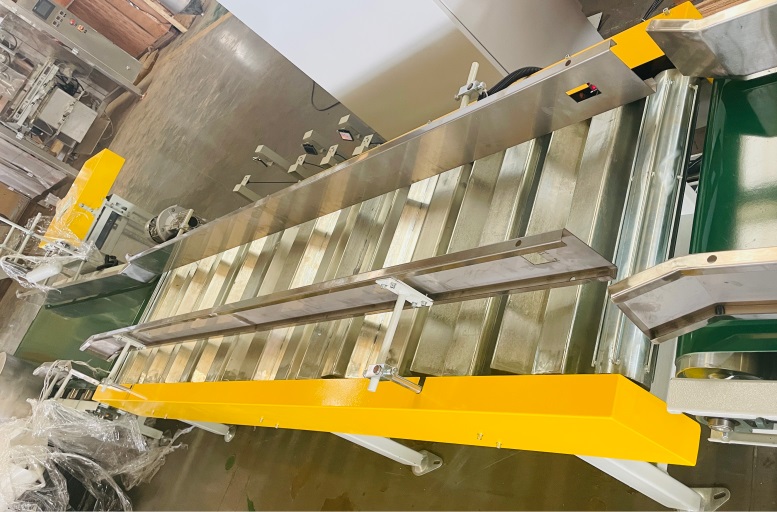

Двухметровый квадратный роликовый конвейер
| Тип ремня | Квадратный валик |
| Скорость (м/мин) | 30 |
| Материал рамы | SUS304 |
| Мощность (кВт) | 0,75 |
| Габаритные размеры (мм) | 2000 x 600 x 630 |

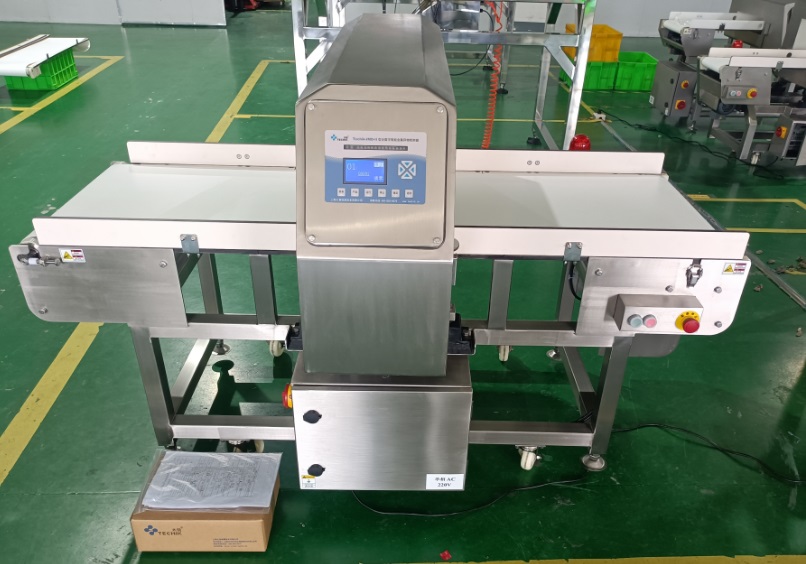

Металлодетектор
| Модель | ZL600-250 |
| Размер канала (мм) | 600 x 100 |
| Эффективная высота прохода (мм) | 100 |
| Эффективная ширина прохода (мм) | 400 |
| Скорость ленты (м/мин) | 30 |
| Чувствительность обнаружения | FE 1,5; SUS 2 (в пустом состоянии) |
| Способ доставки | Плоский ремень (ширина 550 мм) |
| Отображение на экране управления | Китайский/английский |
| Направление движения | Слева направо (если смотреть на экран) |
| Способ обнаружения | Электромагнитная индукция |
| Способ устранения | Нет / сигнализация о выходе из строя некачественной продукции |
| Материал, обработка поверхности | Нержавеющая сталь 304, полированная |
| Напряжение (В) / Частота (Гц) | 220, 1 фаза / 50 |
| Мощность (кВт) | 1 |
| Вес (кг) | 150 |

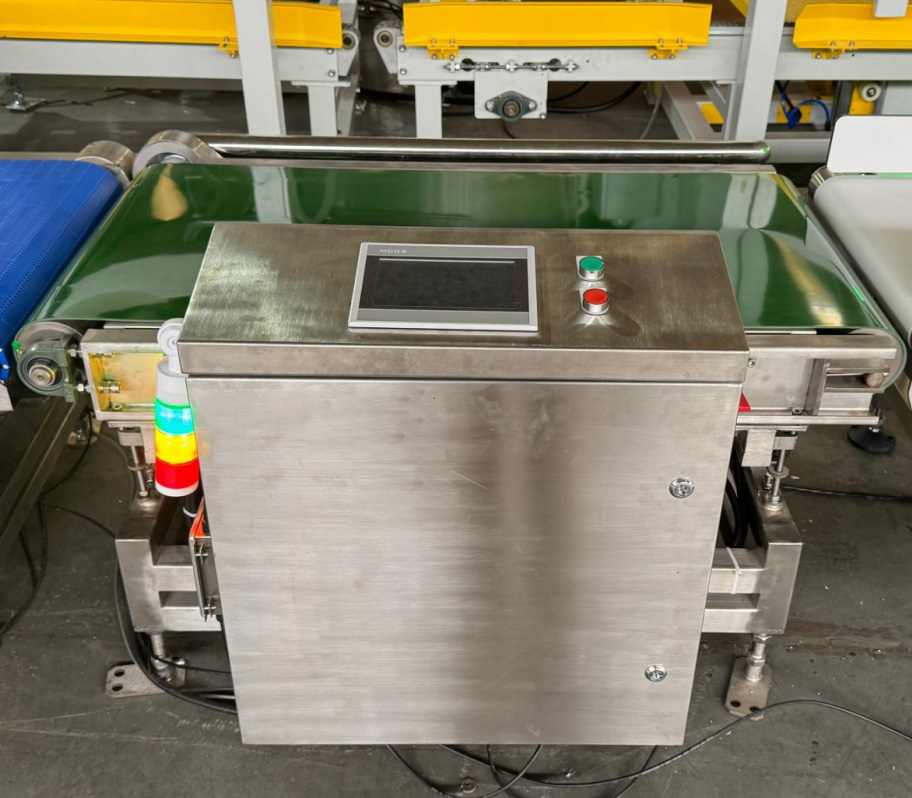

Онлайн-машина для проверки веса
| Модель | ZL600 |
| Диапазон контроля веса (кг) | 20-30 |
| Разрешение (г) |
±5-10 |
| Скорость сортировки (циклов/мин) | 5-15 |
| Высота рабочей поверхности (мм) | 1000 |
| Максимальные размеры продукта (мм) | Д ≤800, Ш ≤600 |
| Напряжение (В) / Частота (Гц) | 220, 1 фаза / 50 |
| Мощность (Вт) | 750 |
| Габаритные размеры (мм) | 1200 x 660 x 1355 |
| Вес (кг) | 400 |

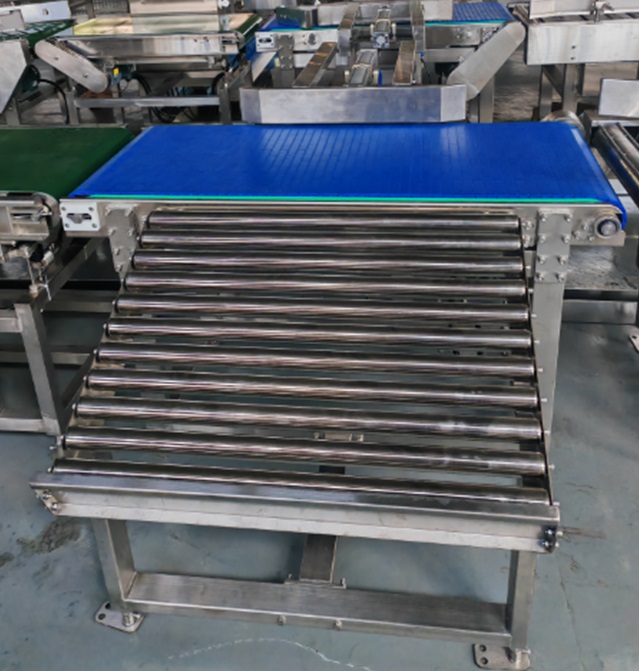

Отбраковочная машина
| Размер канала (мм) | 600 x 100 |
| Эффективная ширина прохода (мм) | ≤650 |
| Метод отбраковки | Толкатель и ролик |
| Материал, обработка поверхности | Нержавеющая сталь 304, полированная |
| Напряжение (В) / Частота (Гц) | 220, 1 фаза / 50 |
| Мощность (кВт) | 0,75 |
| Вес (кг) | 150 |
Роликовый конвейер для выравнивания мешков
| Тип ремня | ПВХ-ремень |
| Скорость (м/мин) | 30 |
| Материал рамы | SUS304 |
| Мощность (кВт) | 0,75 |
| Габаритные размеры (мм) | 1500 x 600 x 630 |
Буферный конвейер
| Длина (мм) | 1000 |
| Ширина (мм) | 300 |
| Высота (мм) | 750 |
| Мощность двигателя (кВт) | 0,5 |
Конвейер с захватом мешков
| Тип ремня | Ролик |
| Длина (мм) | 1200 |
| Длина ролика (мм) | 600 |
| Высота (мм) | 630 |
| Скорость (м/мин) | 35 |
| Материал | SUS304 |
| Напряжение (В) / Частота (Гц) | 380±10%, 3 фазы / 50±0,5 |
| Мощность (кВт) | 0,75 |

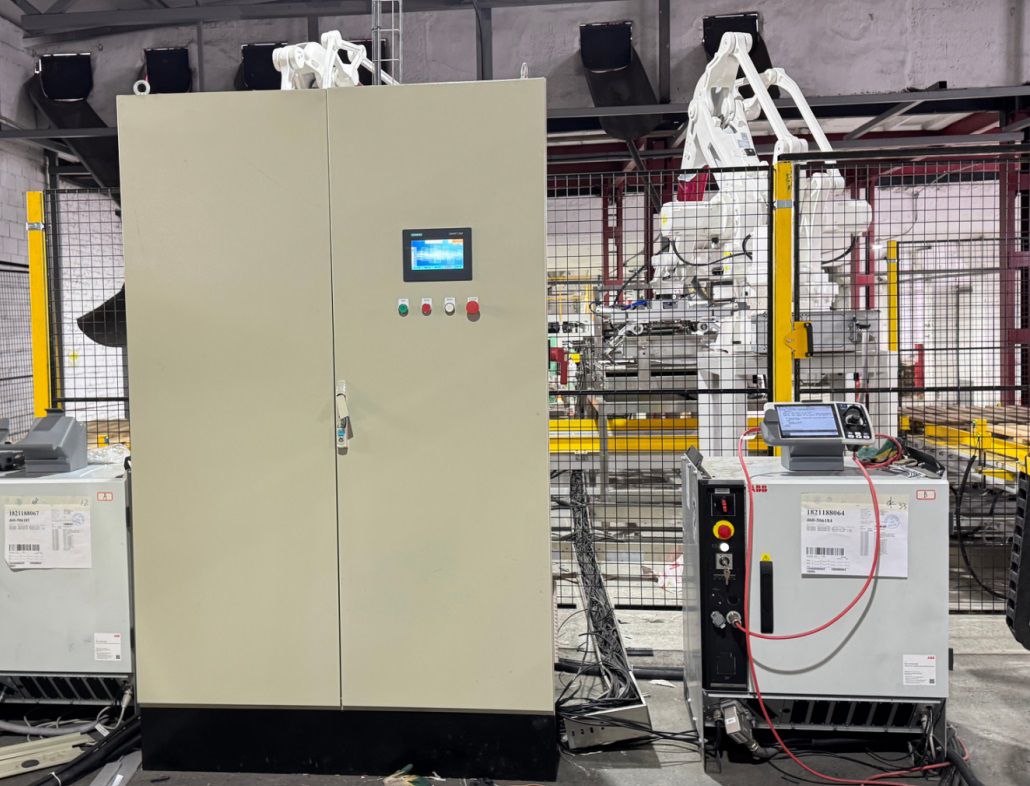

Робот-паллетайзер ABB IRB460
| Грузоподъемность (кг) | 110 | |
| Количество осей (шт.) | 4 | |
| Варианты контроллера IRC5 | 1 шкаф | |
| Досягаемость (м) | 2,4 | |
| Степень защиты | IP67 | |
| Размеры базы робота (мм) | 1007 x 720 | |
| Размер мешка (мм) | Высота | 120-250 |
| Длина | 300-750 | |
| Ширина | 250-650 | |
| Максимальный вес на подъем (кг) | 50 | |
| Вес (кг) | 925 | |
