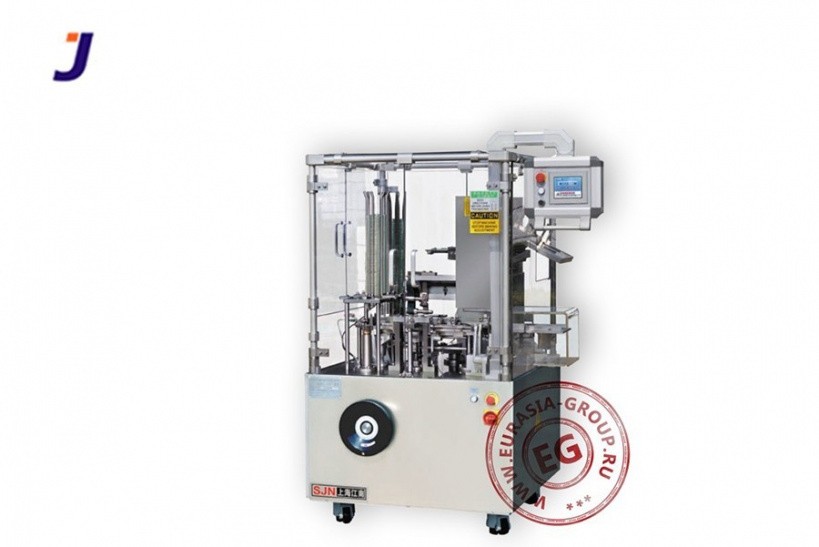

Картонажная машина ZH90

Картонажная машина ZH90 относится к категории компактных автоматизированных электромеханических станков горизонтального действия прерывистого хода, предназначенных для укладки и упаковывания мелких партий фармацевтической, косметической, пищевой и иной малогабаритной потребительской продукции в картонные коробки. Цифры «90» в названии модификации указывают на максимальное количество коробок, упаковываемых в минуту.

Картонажная установка ZH90 осуществляет работу по следующему алгоритму. Электродвигатель подаёт питание на механизмы станка. Корпус в ходе динамической части цикла не вибрирует, поэтому, в качестве опоры, устройству достаточно четыре поворотных колеса. Магазин вертикальной подачи коробок предварительно заправляется картонными заготовками, сложенными в плоскую форму. Заготовка подаётся из магазина при помощи нижнего вертикального поршня с присоской, который захватывает картон и опускает его к линейному столу уже в форме незапечатанной с двух сторон коробки. Устройство подачи аннотаций осуществляет сворачивание листов-вкладышей и подачу их к товарной продукции.  Поступающая товарная продукция помещается из магазина или из присоединенного транспортера внутрь коробки горизонтальным пневматическим толкателем одновременно с аннотацией. Далее происходит поочередное запечатывание коробки с двух сторон и нанесение штампа номера партии. Перемещение по линейному столу осуществляется путём проталкивания предыдущей коробки вновь поступившей коробкой.

Горизонтальный картонер ZH90 оснащается программируемым логическим контроллером в качестве системы автоматического управления.
