Ткацкий станок QJF-QC-150

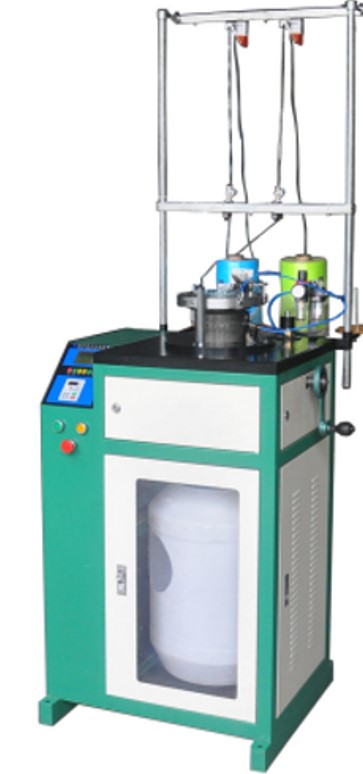

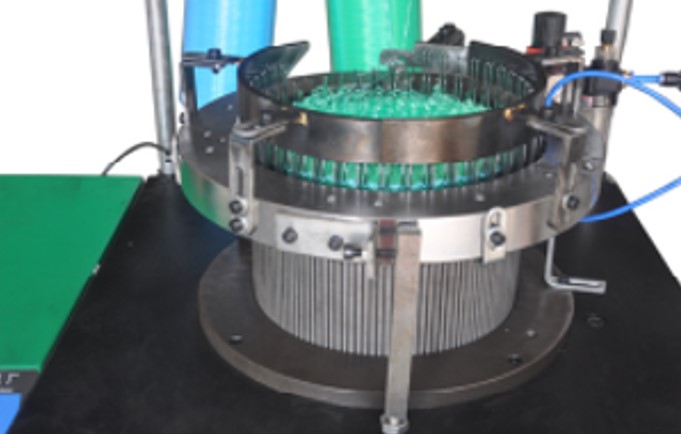

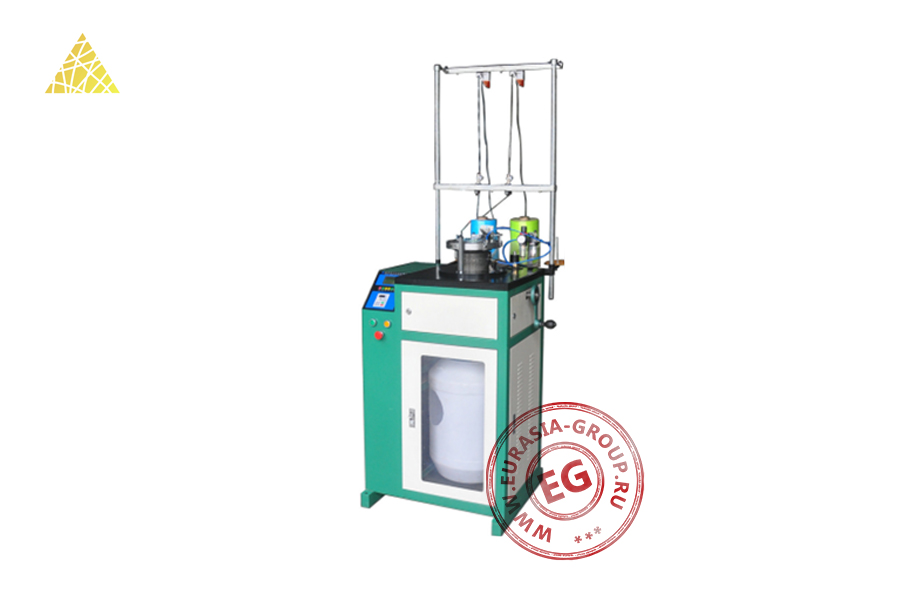

Ткацкий станок QJF-QC-150 представляет собой высокоточное вязальное оборудование кругового типа, предназначенное для производства трикотажных изделий различной структуры и плотности. Станок обеспечивает формирование полотна методом петлеобразования с использованием многониточной системы подачи пряжи. Конструктивную основу станка составляет цилиндрическая игольница с радиально расположенными язычковыми иглами. Игольный цилиндр оснащен системой точного позиционирования игл и регулировки их хода.

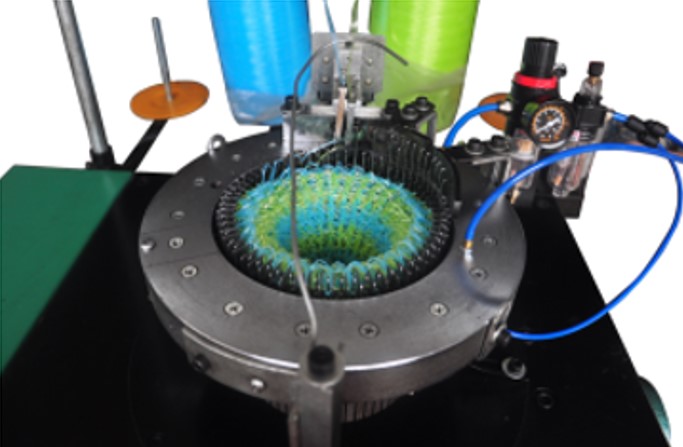

Принцип работы основан на циклическом движении игл в радиальном направлении под воздействием кулачковой системы. При подъеме иглы захватывают нить, а при опускании они формируют новую петлю, сбрасывая предыдущую. Синхронизированное движение всех игл создает непрерывное трикотажное полотно, которое опускается в приемную камеру станка. Система подачи пряжи включает несколько нитеводителей, расположенных в верхней части станка на регулируемых кронштейнах. Каждый нитевод оснащен натяжным устройством и нитеобрывателем, обеспечивающими равномерную подачу материала к зоне петлеобразования. Пряжа поступает через направляющие элементы к работающим иглам, где происходит захват и протягивание нити через ранее образованные петли.

Особенностью QJF-QC-150 является применение пневматической системы управления натяжением и подачей нитей. Воздушные каналы обеспечивают точную регулировку натяжения каждой нити независимо. Встроенные датчики контролируют обрыв нитей и автоматически останавливают процесс при нарушениях. Вертикальная компоновка обеспечивает компактность оборудования при максимальной функциональности рабочей зоны.
