Оборудование для производства затемняющих фасадных сетей CC-150L
Оборудование для производства затемняющих фасадных сетей CC-150L – это комплексная технологическая линия непрерывного цикла для изготовления полиэтиленовой ленты, применяемой в производстве фасадных и затеняющих сеток с заданными параметрами плотности, ширины и светопропускания. Позволяет получать стабильную по толщине и прочностным параметрам ПЭ-ленту для производства надежных изделий, защищающих от солнечного излучения, пыли, мусора и пр.
Работа комплекса для изготовления затемняющих фасадных сетей CC-150L основана на методе экструзии полиэтиленового сырья с последующей формовкой, охлаждением, резкой и подготовкой материала к дальнейшей технологической обработке. Система обеспечивает непрерывный производственный процесс: от загрузки гранулированного полиэтилена до получения нарезанной ленты, готовой к преобразованию в сетчатую структуру на станке для производства теневых сеток и рашель-машине.
Ключевые достоинства линии для производства затемняющих фасадных сетей CC-150L – высокая степень автоматизации, стабильная геометрия получаемой ленты, надежность всех узлов при длительной непрерывной работе, минимальное участие оператора, а также возможность настройки под разные производственные задачи. Все компоненты, соприкасающиеся с материалом, выполнены из износостойких, коррозионностойких материалов, что обеспечивает длительный срок службы с минимальными простоями на обслуживание.
Экструзионная линия для пластиковых лент
| Модель | ST-PLS80 х 33-1050 |
| Производительность (кг/ч) | 50-80 |
| Подходящий материал | PE (полиэтилен) |
| Ширина ленты (мм) | ≥1,8 |
| Установленная мощность (кВт) | 140 |
| Фактическая потребляемая мощность (кВт) | 75 |
| Габаритные размеры (мм) | 30 000 х 2500 х 1500 |
Экструдер
| Шнек | Высококачественная легированная сталь 38CrMoAIA | |
| Размер фильеры (мм) | 1050 | |
| Фильтр (мм) | Ø120 х 500, с манометром | |
| Электроуправление | Управление с частотным преобразователем | |
| Редуктор | Модель | ZLYJ200 |
| Тип | Закаленный зубчатый редуктор | |
| Передаточное число | 1:16 | |
| Мощность приводного двигателя (кВт) | 37 | |
| Мощность нагрева (кВт) | 24 | |
Охлаждающий резервуар
| Материал | Нержавеющая сталь 304 |
| Горизонтальное перемещение | Да |
| Количество направляющих роликов для нити (шт.) | 2 |
| Внутренний размер резервуара (мм) | 1250 х 1250 |

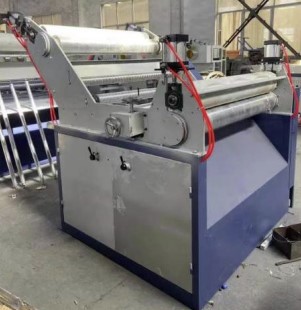

Портальный резак пленки
| Максимальная скорость протяжки (м/мин) | 25 | |
| Размер тянущего ролика (мм/шт.) | Ø158 х 1100/2 | |
| Резиновый ролик (мм/шт.) | Ø150 х 1080/2, с пневматическим устройством | |
| Привод цепной | Двойная цепь 5/8 | |
| Редуктор | Модель | 135 |
| Тип | Червячный редуктор | |
| Передаточное число | 1:40 | |
| Мощность приводного двигателя (кВт) | 4 | |
Дуговая печь растяжения
| Материал печи | Поверхность с покрытием из твердого хрома |
| Электроуправление | Система контроля температуры использует твердотельное реле |
| Цифровой термоконтроллер | |
| Кварцевое трубчатое нагревание с 5 температурными зонами | |
| Мощность нагрева (кВт) | 36 |
| Габаритные размеры (мм) | 4000 х 1200 х 10 |
Тяговое устройство с 7 роликами
| Размер тянущих роликов (мм/шт.) |
Ø295 х 1150/6, поверхность с покрытием из твердого хрома |
|
|
Ø295 × 1200/1, поверхность с покрытием из твердого хрома |
||
| Коробчатая цепная передача | Двойная цепь 6" | |
| Линейная скорость (м/мин) | 160 | |
| Редуктор | Модель | ZLY140 |
| Тип | Закаленный редуктор | |
| Передаточное число | 1:8 | |
| Мощность приводного двигателя (кВт) | 11 | |
| Вес (кг) | 100 | |
Камерная намоточная машина с двойными шпинделями
| Количество шпинделей | 320 |
| Размер шпули (мм) | Ø38 х 230 |
| Привод | Кулачковый механизм возвратно-поступательного движения |
| Общая мощность (кВт) | 30 |
| Мощность двигателя (кг/шпиндель) | 2 |
Смеситель
| Вместимость (кг/цикл) | 300 |
| Мощность двигателя (кВт) | 11 |

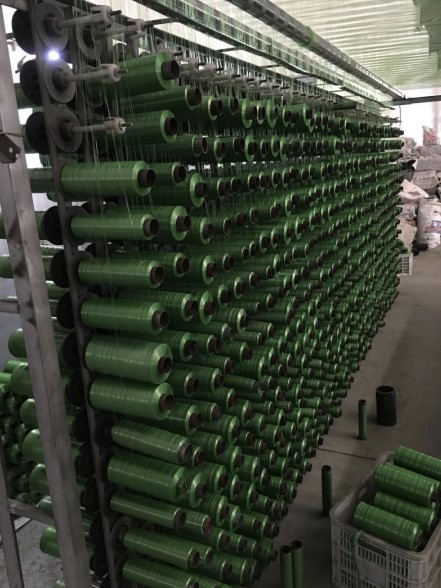

Стойка подачи
| Размер шпули (мм) | 38 х 230 |
| Количество шпуль (шт.) | 240 х 6 х 3 = 4320 |

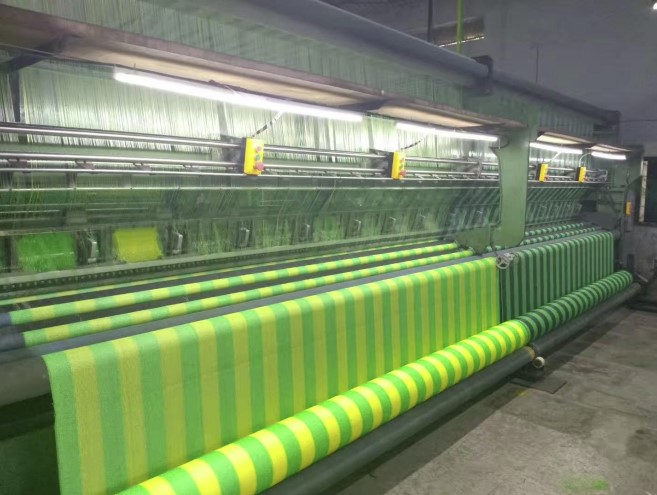

Машина для производства теневых сеток
| Модель | HSRO |
| Ширина (дюймы) |
260 (~6600 мм) |
| Количество роликов (шт.) | 2 |
| Количество ремизок (стержней) | 3 |
| Габаритные размеры (мм) | 8100 х 1700 х 2500 |
| Вес (кг) | 12 000 |

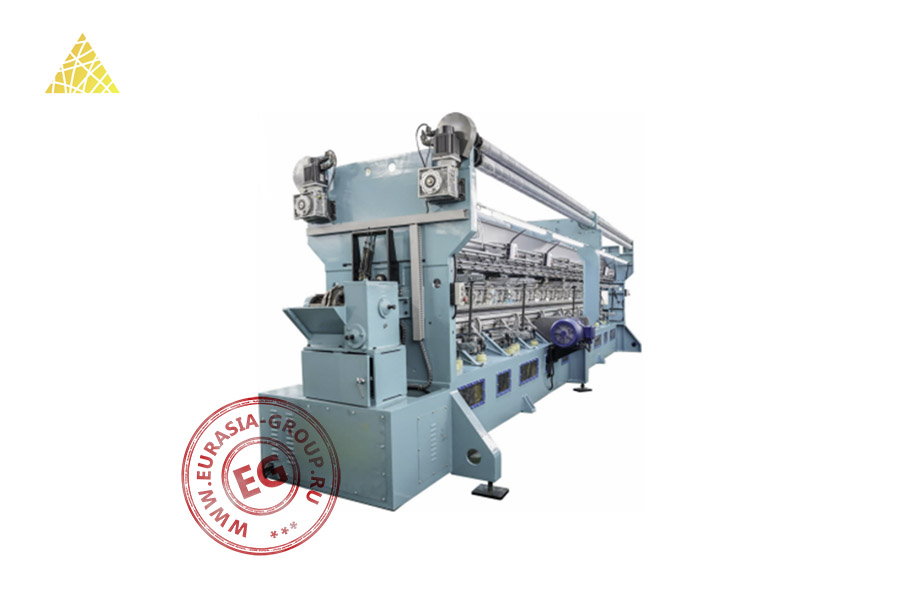

Рашель-машина с одной игольницей
| Модель | 260” | |
| Рабочая ширина (дюймов) | 260 | |
| Количество ремизок (шт.) | 3 | |
| Игольная пластина | E6, с хромированием поверхности | |
| Тип иглы | Блочная с язычком | 51.96, E6 |
| Направляющая | E6 | |
| Механизм рисования узора | Дисковый | |
| 3-роликовая активная система подачи пряжи с EBA | 2 комплекта | |
| Электропитание (В/Гц) | 380/50 | |
| Частотный преобразователь | CHF100-5R5G/7R5P-4 | |
| Главный двигатель | Модель | YE2-132M-6 |
| Мощность (кВт) | 7,5 | |
| Двигатель подачи пряжи | Модель | PCAD70 |
| Передаточное число | 1:60 | |
| Скорость (об/мин) | 450-550 | |
| Габаритные размеры (мм) | 8100 х 1700 х 2500 | |
| Общий вес (кг) | 12 000 | |
