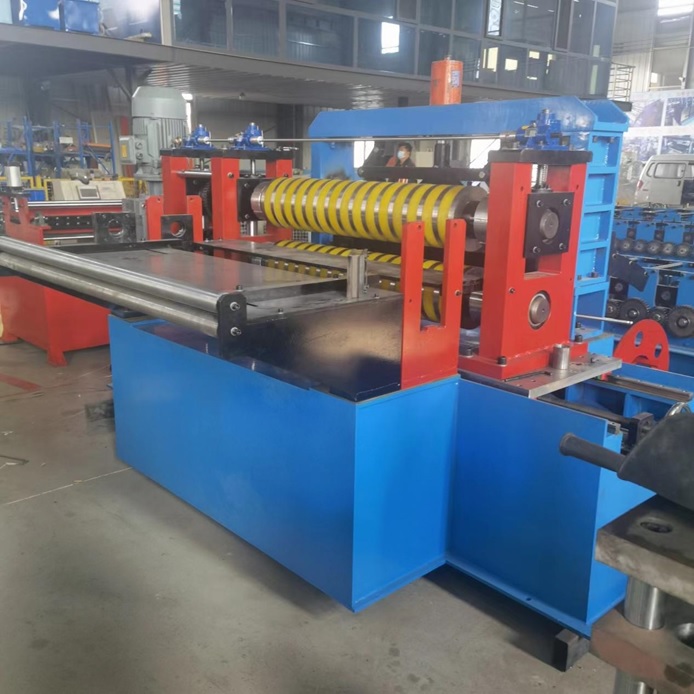

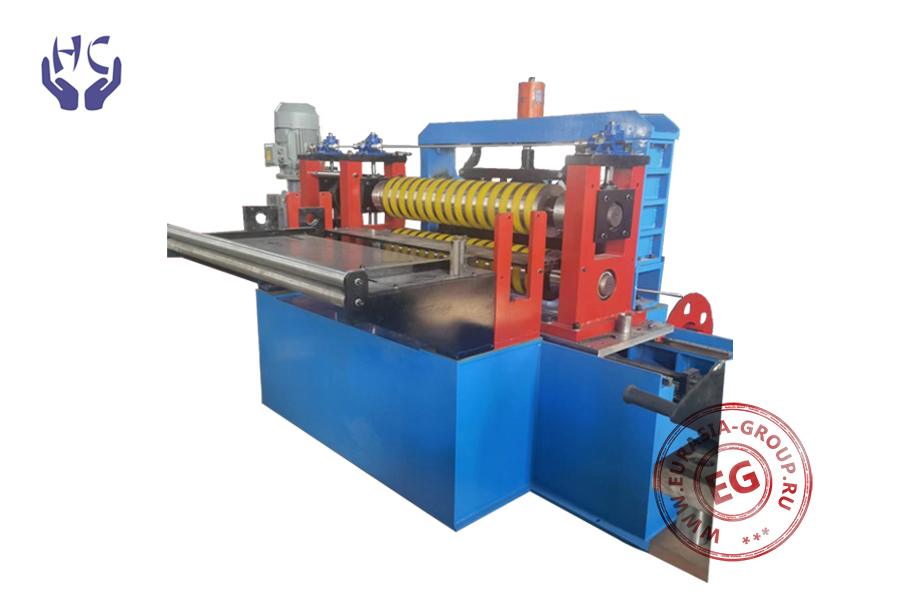

Станок для продольно-поперечной резки рулонной стали RVS-3х1250 функционирует как универсальное оборудование для раскроя металлических рулонов на полосы заданной ширины и длины. Установка обеспечивает высокоточное разделение рулонного металлопроката по продольной и поперечной осям в едином технологическом цикле.
Конструкция выполнена в виде компактной производственной платформы с интегрированными механизмами резки. Основой станка служит жесткая рама из высокопрочной стали, гарантирующая стабильность геометрии при динамических нагрузках. Центральная часть включает систему режущих дисков с прецизионной настройкой межножевого зазора. Особенностью RVS-3х1250 выступает дисковый механизм продольной резки с направляющими дисками, установленными на горизонтальных валах. Боковые стойки обеспечивают жесткость конструкции и точное позиционирование режущего инструмента. Верхняя часть оснащена электроприводом с системой защитных кожухов. Передача крутящего момента на валы с режущими дисками реализована через зубчатую передачу, обеспечивающую высокую точность синхронизации вращения и минимальный люфт при пиковых нагрузках.
Управление станком осуществляется через промышленный пульт с сенсорным дисплеем, интегрированный в систему автоматизации. Интерфейс обеспечивает настройку параметров резки, контроль технологического процесса и диагностику состояния оборудования в реальном времени. Загрузочно-разгрузочная система включает подающий стол с механизмом точного позиционирования заготовки и приемный стол для готовых изделий. Для облегчения перемещения материала установка оборудована роликовыми опорами с регулируемым усилием прижима.
| Модель |
RVS-3х1250
|
| Толщина перерабатываемой стали (мм) | 1.3 - 3 |
| Ширина перерабатываемой стали (мм) | До 1250 (возможность уменьшения ширины на подаче) |
| Скорость обработки (м/мин) | 10 - 15 |
| Количество выравнивающих валов (шт.) | 13 |
| Материал выравнивающих валов | Сталь #45 закаленная хромированная |
| Диаметр выравнивающих валов (мм) | 115 |
| Диаметр ножевого вала (мм) | 160 |
| Количество продольных ножей | От 14 до 28 (обсуждается индивидуально при заказе) |
| Материал стали стеновой пластины | Сталь 300Н |
| Толщина стали стеновой пластины (мм) | 50 (80 мм для установки продольной резки) |
| Метод передачи крутящего момента | Зубчатая передача |
| Материал лезвия поперечной резки | Cr12MoV |
|
Мощность гидравлической станции поперечной резки (кВт) |
5,5 |
| Мощность главного двигателя (кВт) | 11 |
| Управление | Промышленный пульт с сенсорным дисплеем PLC-Delta |
| Язык программного обеспечения | Русский, английский, китайский |
| Напряжение (В)/ Частота (Гц) | 380 / 50 - 60 |
| Габаритные размеры (мм) | 3000 х 3500 х 1300 |
| Вес (кг) | 6500 |
