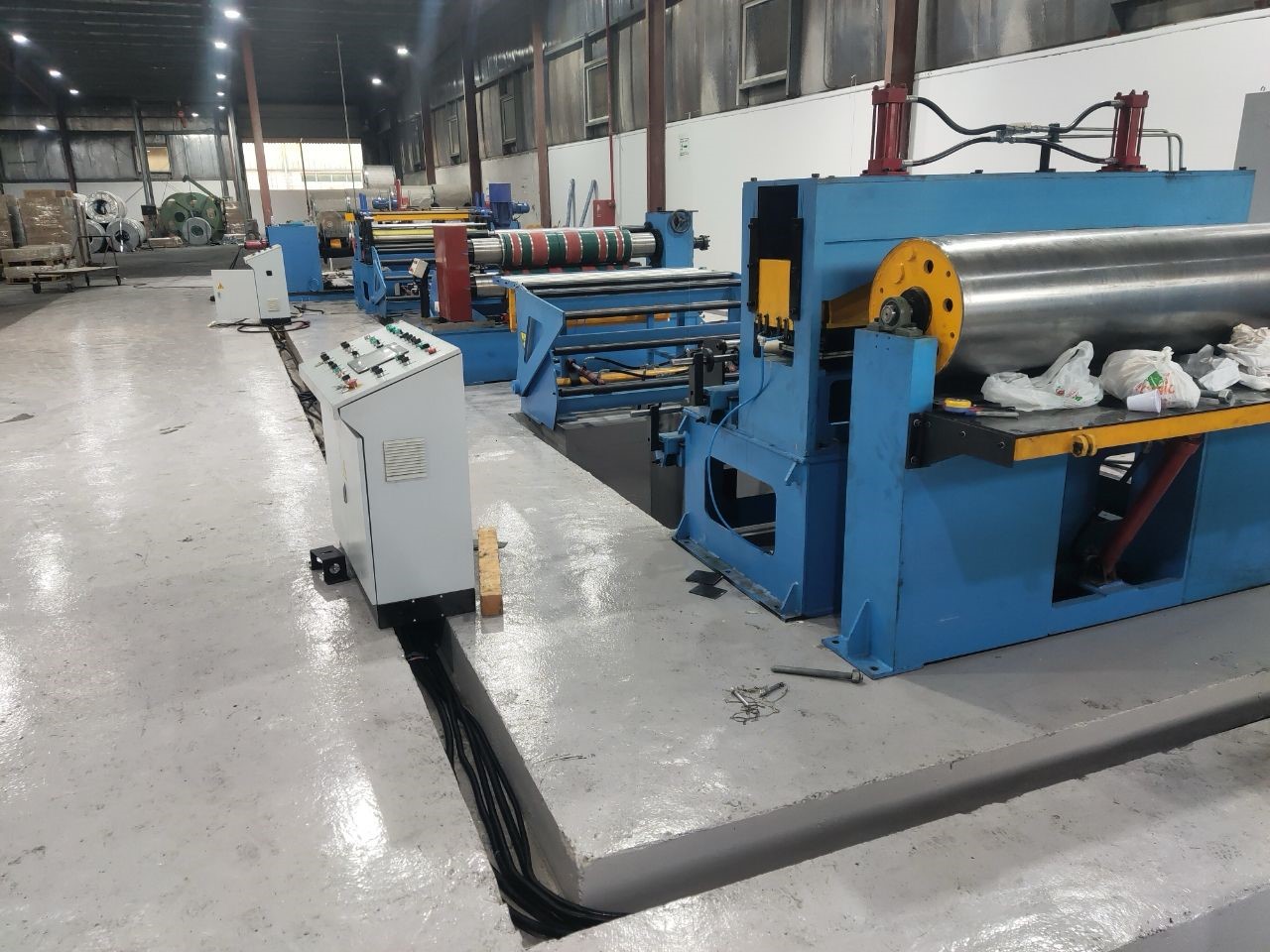

Линия продольной резки BUS1-1250 представляет собой высокотехнологичный комплекс оборудования для продольного раскроя металлической ленты на полосы заданной ширины. Данное оборудование предназначено для металлообрабатывающих предприятий, специализирующихся на производстве металлических полос различного назначения. Линия функционирует по принципу последовательной обработки рулонного металла через систему взаимосвязанных модулей.

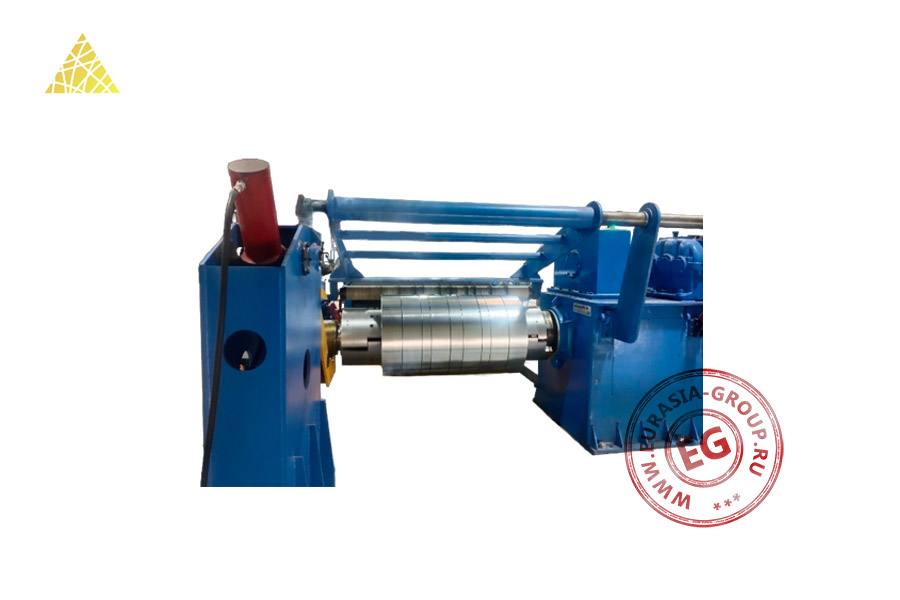

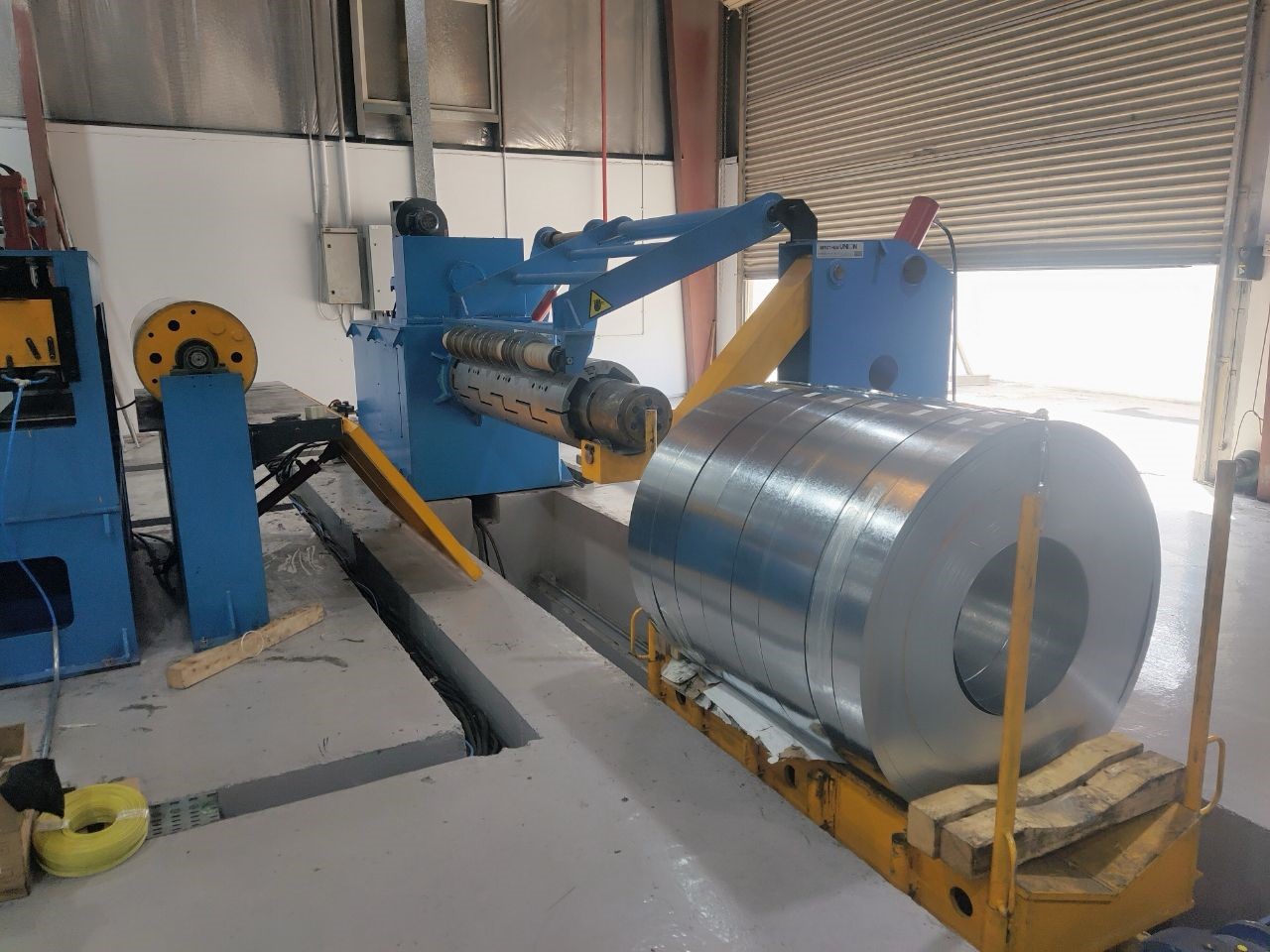

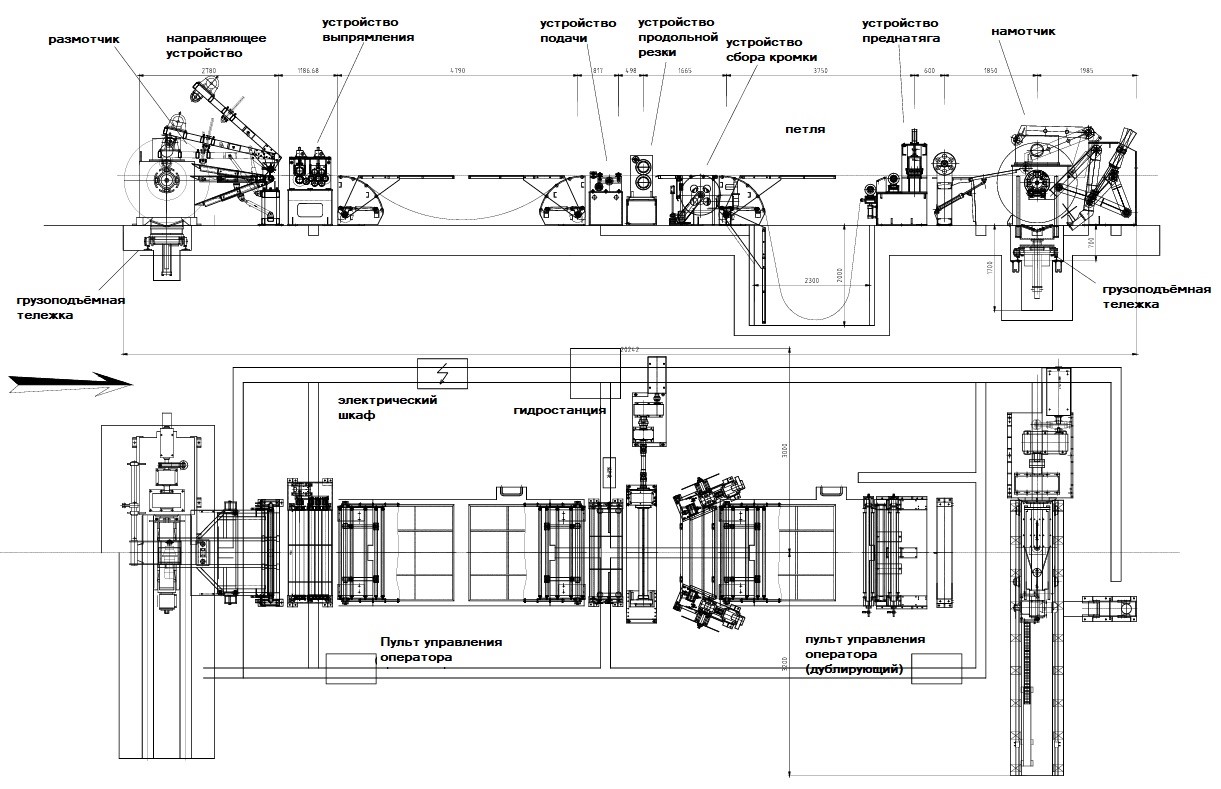

Процесс начинается с загрузочной тележки, которая обеспечивает безопасную транспортировку исходного рулона к разматывателю. Далее консольный разматыватель осуществляет контролируемую размотку металлической ленты, регулируя натяжение для подачи материала в линию без деформаций. Механизм подачи направляет размотанную ленту в устройство выпрямления, где происходит устранение остаточной кривизны и волнистости материала посредством системы выравнивающих валков. После выпрямления лента поступает в ключевой элемент линии – устройство продольной резки, оснащенное дисковыми ножами. Здесь металлическая лента разрезается на полосы требуемой ширины согласно технологическим параметрам. Отрезанные кромки собираются специальным устройством, предотвращающим их попадание в готовую продукцию. Нарезанные полосы синхронно направляются на наматыватель, который формирует рулоны заданного диаметра с равномерной плотностью намотки. Завершает процесс разгрузочная тележка, обеспечивающая безопасное снятие готовых рулонов с наматывателя.
Линия оснащена гидравлической системой, обеспечивающей необходимое усилие для прижима валков и зажима рулонов. Пневматическая система управляет механизмами торможения и натяжения, а смазочная система гарантирует безотказную работу трущихся элементов.
| Модель | BUS1-1250 |
| Производительность при количестве рабочих дней 22 (т/мес) | 2500 |
| Электропитание (В/Гц/фазы) | 380/50/3 |
| Суммарная мощность (кВт) | 280 |
| Количество нарезаемых полос (шт.) | До 13 |
| Минимальная ширина нарезаемой полосы (мм) | 50 |
| Допуск по ширине нарезаемых полос (мм) | ±0,15 |
| Толщина обрабатываемого листа (мм) | 0,4-1 |
| Ширина обрабатываемого листа (мм) | 800-1250 |
| Наружный диаметр обрабатываемого рулона (мм) | 1000-2000 |
| Внутренний диаметр обрабатываемого рулона (мм) | 508-610 |
| Максимальный вес обрабатываемого рулона (кг) | 25 000 |
| Материал | Холоднокатаный лист, оцинкованный лист |
| Габаритные размеры (мм) | 20 000 х 6000 х 2000 |
| Суммарный вес оборудования (кг) | 35 000 |
| Грузоподъемность (кг) | 25 000 |
| Рабочее давление подъемного цилиндра (МПа) | 16 |
| Грузоподъемность (кг) | 25 000 |
| Расширение и сужение оправки (мм) | 50 (Φ465-515) |
| Рабочее давление цилиндра (МПа) | 16 |
| Мощность главного двигателя (кВт) | 4 |
| Рабочее давление цилиндра (МПа) | 16 |
| Мощность двигателя прижимного ролика (кВт) | 1,5 |
| Количество прижимных валов (шт.) | 2 |
| Диаметр прижимного вала (мм) | 180 |
| Количество выравнивающих валов (шт.) | 5 |
| Диаметр правильного вала (мм) | 130 |
| Шаг выравнивающих валов (мм) | 135 |
| Рабочая ширина выравнивающих валов (мм) | 1250 |
| Материал выравнивающих валов | 40Cr |
| Твердость выравнивающих валов | HRC50-54 (обработка отпуском и закалкой) |
| Мощность приводного двигателя (кВт) | 15 |
| Ширина обрабатываемого материала (мм) | ≤1250 |
| Диаметр ножевого вала (мм) | 210 |
| Материал ножевого вала | 40Cr |
| Внешний диаметр дисковых ножей (мм) | 310 |
| Мощность двигателя (кВт) | 55 |
| Ширина намотки кромки (мм) | 5-15 |
| Мощность двигателя намотки кромки (кВт) | 3 |
| Грузоподъемность (кг) | 25 000 |
| Диапазон расширения и сжатия оправки (мм) | 580-610 |
| Максимальный наружный диаметр намотки (мм) | 2000 |
| Грузоподъемность (кг) | 25 000 |
| Рабочее давление подъемного цилиндра (МПа) | 16 |
| Номинальное давление (МПа) | 16 |
| Рабочее давление (МПа) | 16 |
| Мощность двигателя (кВт) | 15 |
| Расход воздуха (л/мин) | 800 |
| Необходимое давление в пневмосистеме (МПа) | 0,8 |
