Линия для продольно-поперечной резки рулонной стали VSZN-3.0-5T представляет собой высокопроизводительный комплекс оборудования, предназначенный для переработки широкополосного рулонного металла в узкие полосы и листы заданных размеров. Установка обеспечивает точную резку материала в продольном и поперечном направлениях с высоким качеством кромок. Разматыватель рулонной стали выполняет подачу исходного материала с регулируемым натяжением. Конструкция включает гидравлическую систему зажима рулона и механизм плавного разматывания, предотвращающий деформации и волнистость металлической ленты. Загрузочная тележка обеспечивает удобную установку тяжелых рулонов на разматывающий вал с минимальными трудозатратами.

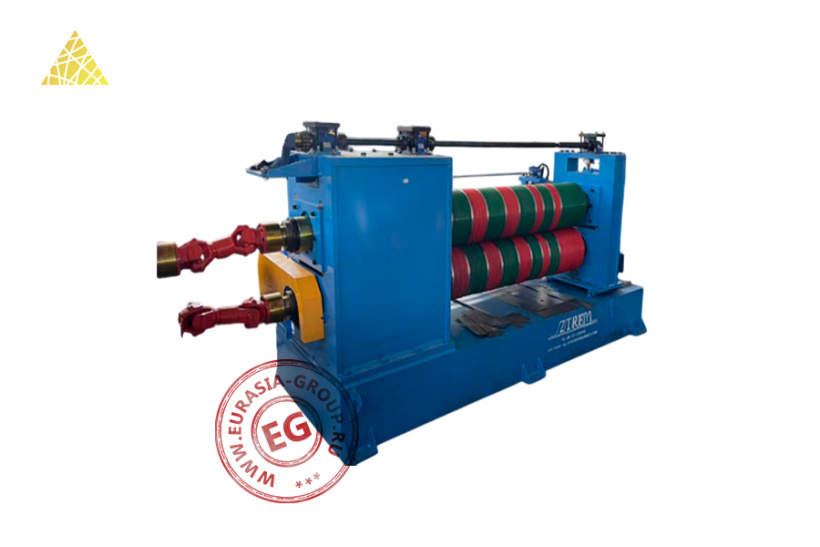

Правильно-подающее устройство выполняет выравнивание металлической полосы перед резкой, устраняя продольную кривизну и волнистость материала. Система включает регулируемые правильные ролики и механизм подачи с контролируемой скоростью движения полосы через технологическую линию. Секция продольной резки оснащена дисковыми ножами с возможностью точного позиционирования для получения полос различной ширины. Режущие диски изготавливаются из высокопрочной стали и обеспечивают чистый рез без заусенцев.
Наматыватель рулонной стали формирует готовые рулоны узких полос с контролируемым натяжением намотки. Гидравлический привод обеспечивает равномерную плотность намотки и предотвращает деформации тонкого материала. Разгрузочная тележка упрощает снятие готовых рулонов и их транспортировку. Система поперечной резки включает гидравлические ножницы с программируемой длиной реза, позволяющие получать листы точных размеров. Механизм обеспечивает перпендикулярный рез относительно продольной оси полосы.
| Производительность (м/мин) | 10-30 |
| Толщина обрабатываемой стали (мм) | 0,5-3 |
| Ширина обрабатываемой стали (мм) | 900-1250 |
| Внутренний диаметр загружаемого рулона (мм) | 560-630 |
| Максимальный внешний диаметр загружаемого рулона (мм) | 1500 |
| Максимальный вес загружаемого рулона (кг) | 10 000 |
| Погрешность продольной резки (мм) | ±0,05 |
| Язык программного обеспечения | Русский, английский, китайский |
| Используемая гидравлическая жидкость | Гидравлическое масло № 46 |
| Питание (В/Гц) | 380/50 |
| Габаритные размеры размещенной линии (мм) | 23 000 х 8000 х 2000 |
| Мощность двигателя (кВт) | 7,5 |
| Мощность гидравлической станции (кВт) | 4,0 |
| Скорость подъема (м/мин) | 4 |
| Грузоподъемность (кг) | До 10 000 |
| Рабочее давление гидроцилиндра (МПа) | 12 |
| Количество подающих валов (шт.) | 2 |
| Количество выпрямляющих валов (шт.) | 15 (7 верхних, 8 нижних) |
| Диаметр валов (мм) | 100 |
| Материал выпрямляющих валов | Сталь 40Cr |
| Эффективная ширина поверхности ролика (мм) | 1300 |
| Мощность приводного двигателя (кВт) | 15 |
| Диаметр режущих валов (мм) | 180 |
| Ширина нарезаемых полос (мм) | 50-300 (регулируется) |
| Материал режущих ножей | Сталь Cr12MoV |
| Мощность приводного двигателя (кВт) | 15 |
| Максимальный вес наматываемого рулона (кг) | 10 000 |
| Максимальный внешний диаметр наматываемого рулона (мм) | 1500 |
| Мощность приводного двигателя (кВт) | 30 |
| Скорость подъема (м/мин) | 4 |
| Грузоподъемность (кг) | До 5000 |
| Рабочее давление гидроцилиндра (МПа) | 12 |
