Линия для продольно-поперечной резки рулонной стали RVSN-1.0х1250-10T предназначена для высокоточной обработки рулонной стали путем продольной и поперечной резки. Данное оборудование входит в серию линий для продольно-поперечной резки, которая включает модели RVSN-1.0х1250-5T и RVSN-1.0х1250-10T. Конструкция представляет собой комплекс взаимосвязанных узлов, размещенных на прочной станине. Оборудование отличается прочной рамной конструкцией, обеспечивающей стабильность при выполнении операций резки.

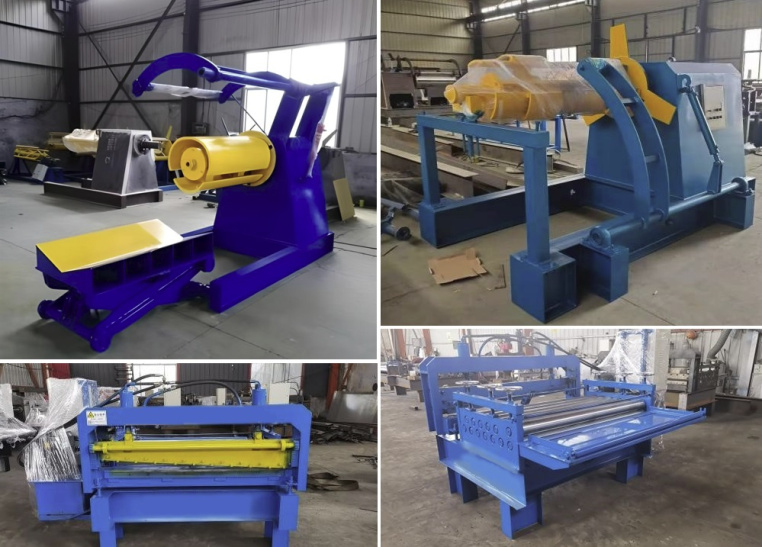

Основные элементы линии RVSN-1.0х1250-10T включают разматыватель, устройство нарезки и наматыватель листового металла. Разматыватель оснащен механизмом для равномерной подачи рулонной стали. В центральной части линии расположено устройство нарезки с металлическими валами со специальными дисками, имеющими точную геометрию для продольной резки материала. Валы изготовлен из высокопрочной стали с последовательно расположенными режущими элементами различного диаметра. Режущий механизм включает электрические приводы и массивные валы, обеспечивающие равномерное распределение нагрузки при резке металла. Технологический процесс включает подачу рулонной стали, ее выравнивание, продольную резку и наматывание готовых полос материала. Наматыватель оснащен системой контроля натяжения для получения равномерных рулонов после обработки.
Система управления RVSN-1.0х1250-10T обеспечивает синхронизацию всех элементов, контроль скорости подачи материала и точность резки. Металлическая рама с защитными элементами обеспечивает безопасность при эксплуатации оборудования. Гидравлическая система с резервуаром и трубопроводами поддерживает необходимое давление в исполнительных механизмах.
| Тип | Гидравлический |
| Мощность гидравлической станции (кВт) | 4 |
| Мощность гидравлического двигателя (кВт) | 5,5 |
| Мощность электрического двигателя (кВт) | 7,5 |
| Толщина стали корпуса (мм) | 14 |
| Толщина опорной пластины (мм) | 16 |
| Марка стали корпуса | 300Н |
| Ширина обрабатываемого рулона (мм) | 1250 |
| Внутренний диаметр стальной катушки (мм) | 500 - 508 |
| Грузоподъёмность (кг) | 10000 |
| Габаритные размеры (мм) | 3200 х 1200 х 1700 |
| Марка стали корпуса | 300Н | ||
| Нарезаемая сталь (мм) | 1 | ||
| Скорость подачи (м/мин) | 10 - 15 | ||
| Количество ножей | 20, с возможностью уменьшения количества | ||
| Метод передачи | Цепной | ||
| Ширина подачи (мм) | 0 - 1500 | ||
| Мощность главного двигателя (кВт) | 4 | ||
| Мощность гидравлической станции (кВт) | 4 | ||
| Габаритные размеры (мм) | 1350 х 1600 х 1500 | ||
| Вес (кг) | 1700 | ||
| Тип | Компьютерная система управления | ||
| Программируемый контроллер | PLC Delta | ||
| Тип экрана | Сенсорный | ||
| Ширина наматываемого материала (мм) | 1250 |
| Мощность гидравлической станции (кВт) | 4 |
| Максимальная нагрузка (кг) | 10000 |
| Внутренний диаметр катушки (мм) | 500 - 508 |
| Вес (кг) | 2100 |
| Габаритные размеры (мм) | 2400 х 1200 х 1700 |
