Линия для продольно-поперечной резки рулонной стали RVS-3х1500-7T представляет собой интегрированную линию для высокоточной обработки рулонной стали с возможностью выполнения как продольного, так и поперечного раскроя материала. Линия имеет модульную структуру с оптимизированной последовательностью технологических операций.
Консольный разматыватель рулонного металла выполнен в виде прочной рамной конструкции с валом для установки рулонов. Конструкция обеспечивает удобную загрузку/выгрузку рулонов и стабильную подачу материала.

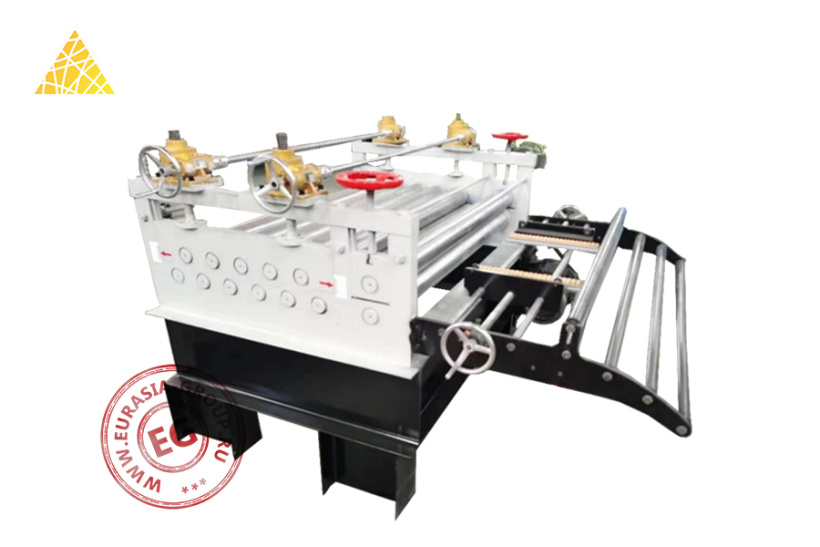

Разматыватель оснащен механизмом регулировки скорости вращения и системой торможения для контроля натяжения ленты, грузоподъемной тележкой для загрузки рулона на вал разматывателя. Правильно-подающее устройство включает комплект выравнивающих роликов, расположенных в шахматном порядке. Механизм оснащен прижимными элементами и ручным маховиком для точной настройки. Данный узел эффективно устраняет деформации и волнистость металлической ленты перед подачей в зону резки. Устройство продольно-поперечной резки металла представляет собой основной рабочий модуль с дисковыми ножами для продольной резки и гильотинным механизмом для поперечного раскроя. Режущий блок имеет направляющие элементы и прецизионные ножи для формирования чистого среза. Секция продольной резки оснащена регулируемыми ножевыми блоками для настройки ширины полос.
Характерной особенностью линии является наличие разделительного валкового механизма, обеспечивающего точное позиционирование и равномерное натяжение разрезаемых полос. Приемный стол оборудован транспортерной лентой для удобного отвода готовой продукции. Система управления линией включает современный электрический шкаф с панелью оператора, обеспечивающей контроль всех технологических параметров. Пульт управления имеет интуитивно понятный интерфейс с кнопочными элементами.
| Тип | Гидравлический |
| Мощность гидравлической станции (кВт) | 3 |
| Мощность разматывателя номинальная (кВт) | 7,5 |
| Толщина стали корпуса (мм) | 14 |
| Толщина опорной пластины (мм) | 16 |
| Ширина обрабатываемого рулона (мм) | 1500 |
| Внутренний диаметр стальной катушки (мм) | 600 - 620 |
| Грузоподъёмность (кг) | 7000 |
| Габаритные размеры (мм) | 4600 х 1800 х 1900 |
| Вес (кг) | 4100 |
| Материал выравнивающих валов | Сталь #45 хромированная |
| Диаметр выравнивающих валов (мм) | 100 |
| Количество выравнивающих валов (шт.) | 13 |
| Метод передачи крутящего момента | Зубчатая передача |
| Мощность главного двигателя (кВт) | 7,5 |
| Габаритные размеры (мм) | 2800 х 2300 х 1200 |
| Вес (кг) | 4000 |
| Нарезаемая сталь (мм) | 0,7 - 3 |
| Количество лезвий продольной резки (шт.) | 22 (Возможность уменьшения количества) |
| Количество нарезаемых полос | Настраиваемый параметр |
| Мощность главного двигателя (кВт) | 22 |
| Тип привода гильотины | Гидравлический |
| Материал лезвия гильотинного ножа | Сталь 9CrSi |
| Габаритные размеры (мм) | 1600 х 200 х 2000 |
| Вес (кг) | 200 |
| Тип | Компьютерная система управления |
| Программируемый контроллер | PLC Delta |
