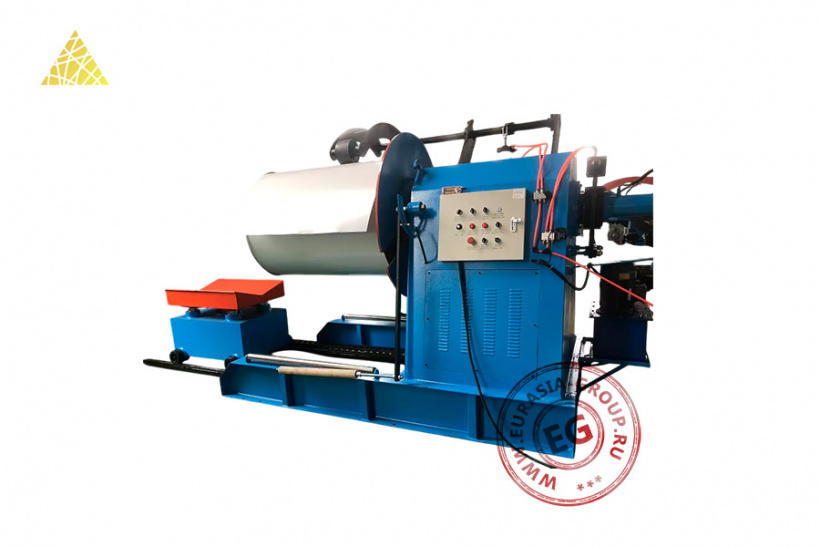

Линия для поперечной резки рулонной стали RVLHP-0.7-7T представляет собой комплекс оборудования для обработки металлических. Производственная линия включает консольный разматыватель, станок выпрямления и поперечной резки, конвейерный приемный стол и автоматический штабелер. Основа функционирования линии заключается в последовательном преобразовании рулонного материала в листы заданных размеров. В начале технологической цепочки консольный разматыватель обеспечивает контролируемую подачу металлической ленты со стабильным натяжением. Конструкция разматывателя компенсирует различия в диаметре рулона, поддерживая равномерность процесса.

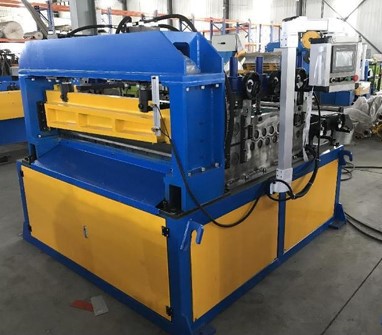

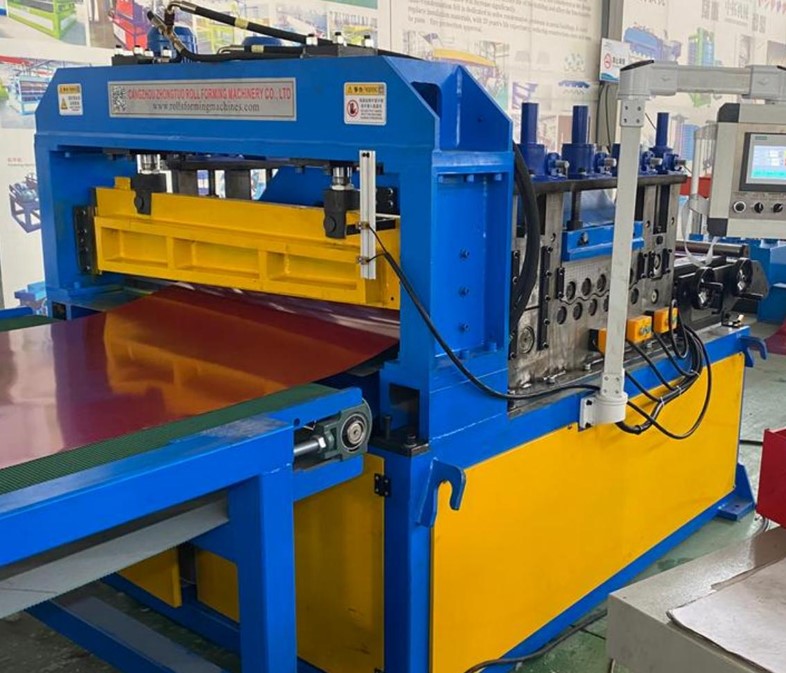

Далее материал проходит через станок выпрямления, оснащенный системой выравнивающих валов. Эта секция устраняет остаточную кривизну металла после пребывания в рулоне. Прецизионная настройка зазоров между валами определяет качество выпрямления для разных типов стали и толщин. После выпрямления лента попадает в блок поперечной резки, где гильотинный механизм формирует листы требуемой длины. Конвейерный приемный стол транспортирует готовые листы к секции складирования, где автоматический штабелёр формирует аккуратные стопы листового металла.

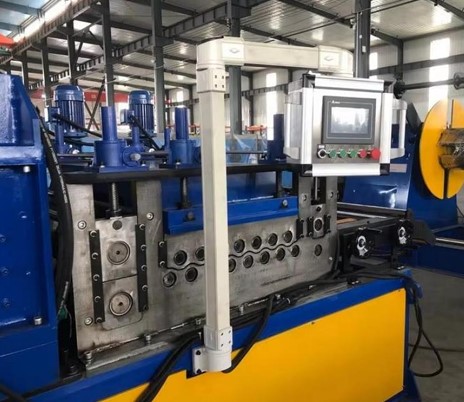

Панель управления с интуитивным интерфейсом централизует мониторинг и регулировку параметров работы всех узлов. Программируемый контроллер координирует взаимодействие модулей, обеспечивая синхронизацию между разматыванием, выпрямлением, резкой и штабелированием. Мощные гидравлические и электромеханические приводы гарантируют стабильность работы при обработке стальных рулонов различных марок. Прочные станины и рамы обеспечивают устойчивость к вибрациям, возникающим при резке металла.
| PLC, сенсорные экраны | Delta |
| Электрические компоненты низкого напряжения | Schneider |
| Язык программного обеспечения | Английский, китайский, русский |
| Тип | Консольный, гидравлический |
| Грузоподъёмность (кг) | До 7000 |
| Внутренний диаметр загружаемого рулона (мм) | 450–550 |
| Ширина загружаемого рулона (мм) | До 1 250 |
| Мощность гидравлической станции (кВт) | 4,0 |
| Мощность электрических компонентов (кВт) | 4,0 |
| Производительность (м/мин) | 0–15 (регулируется) |
| Система управления | PLC |
| Прижимной ролик | В составе оборудования |
| Датчик натяжения | В составе оборудования |
| Питание (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 3 500 х 1 800 х 2 200 |
| Вес (кг) | 3 000 |
| Количество выпрямляющих валов (шт) | 11 (4 верхних, 5 нижних) |
| Материал выпрямляющих валов | Сталь #45 |
| Диаметр выпрямляющих валов (мм) | 70 |
| Регулировка приемного зазора | Односторонняя ручная регулировка |
| Регулировка ширины продольной резки | Настраивается вручную |
| Регулировка длины резки | Настраивается автоматически |
| Количество ножей продольной резки (шт) | 8 |
| Производительность (м/мин) | 0 – 20 |
| Толщина обрабатываемой стали (мм) | 0,3 – 0,8 |
| Система управления | PLC |
| Тип резки | Гидравлическая гильотина |
| Материал режущего инструмента | Cr12, термообработанная |
| Мощность гидравлической станции (кВт) | 5,5 |
| Мощность двигателя (кВт) | 5,5 |
| Используемое гидравлическое масло | Гидравлическое масло №46 |
| Приемное устройство (рольганг) (мм) | В составе оборудования, длина 3 000 |
| Габаритные размеры (мм) | 2 000 х 1 800 х 1 800 |
| Вес (кг) | 2 000 |
| Мощность (кВт) | 1,5 |
| Полезная длина (мм) | 4 000 |
| Тип привода | Пневматический (компрессор подготавливается клиентом) |
