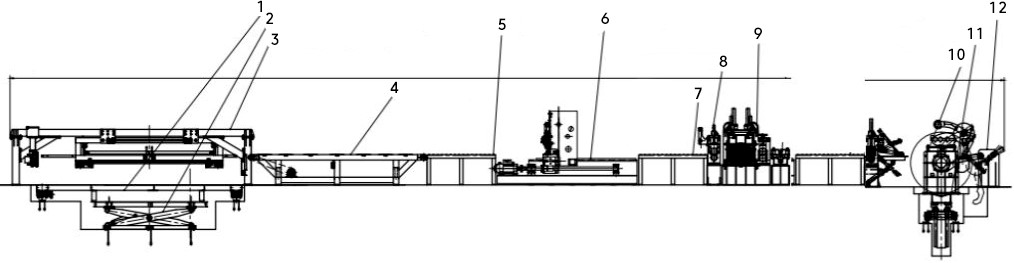

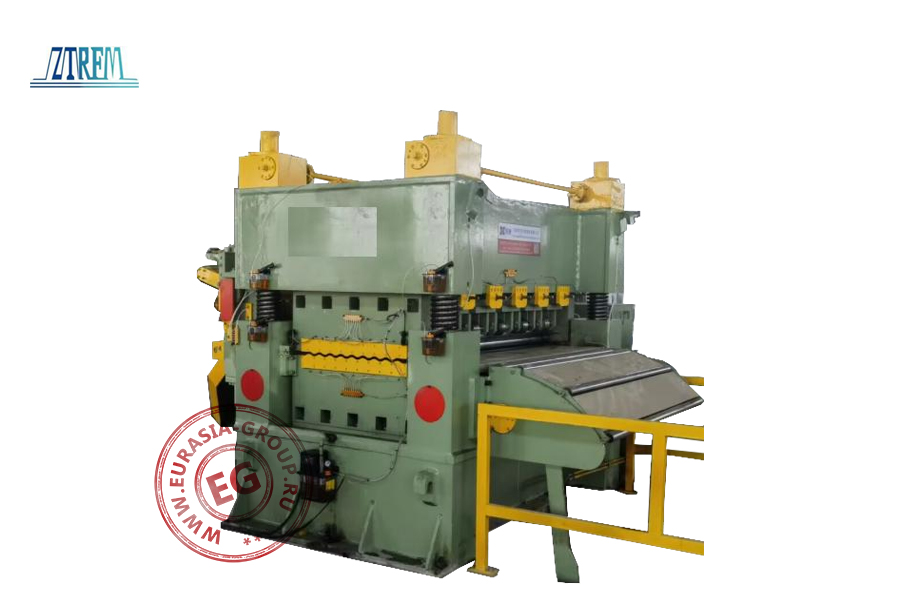

Линия поперечной резки алюминия SZ2.5-1600
- Листоподающая тележка
- Устройство подъема стола по оси X
- Пневматическое грузоподъёмное устройство
- Конвейерный стол
- Роликовый стол
- Устройство поперечной резки
- Роликовый стол
- Устройство ламинирования пленкой
- Правильное устройство 6H

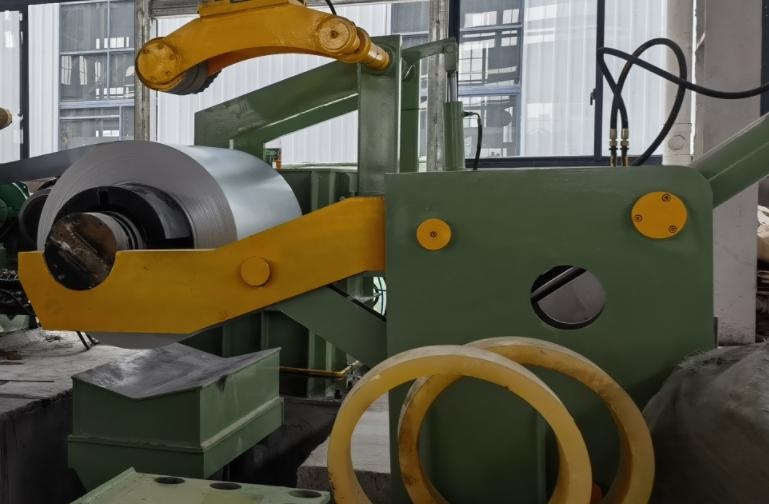

- Гидравлический разматыватель
- Грузоподъёмная тележка
- Поддерживающее устройство
| Модель | SZ2.5-1600 | |
| Производительность (резов/мин) | При длине 1-2 м | ≤15 |
| При длине 3 м | ≤8-10 | |
| Предел прочности обрабатываемого материала (МПа) | ≤450 | |
| Предел текучести обрабатываемого материала (МПа) | ≤260 | |
| Ширина загружаемого рулона (мм) | 500-1600 | |
| Внутренний диаметр загружаемого рулона (мм) | 500-600 | |
| Наружный диаметр загружаемого рулона (мм) | 1600 | |
| Вес загружаемого рулона (кг) | ≤5000 | |
| Толщина обрабатываемого материала (мм) | 0,5-2,5 | |
| Пневматическая система | Необходимое исходное давление (МПа) | 0,5-0,8 |
| Расход сжатого воздуха (м³/мин) | 1 | |
| Рабочее давление гидравлической системы (МПа) | 6,3-1,6 | |
| Диаметр выпрямляющего ролика (мм) | 65 | |
| Межосевое расстояние выпрямляющих роликов (мм) | 70 | |
| Количество выпрямляющих роликов (шт.) | 19 | |
| Материал выпрямляющих роликов | Сталь GCr15 | |
| Материал ножей устройства поперечной резки | Сталь LD | |
| Диапазон длины резки (мм) | 1000-3000 | |
| Линейная производительность (м/мин) | ≤40 | |
| Система управления | PLC | |
| Обрабатываемый материал | Алюминиевый сплав AMg2N2 (5052) | |
| Точность по длине (мм) | ±0,5 (при L=2 м) | |
| Точность по диагонали (мм) | ±1 (при L=2 м) | |
| Точность выпрямления (мм) | ≤1 | |
| Напряжение (В) / Частота (Гц) | 380, 3 фазы / 50 | |
| Габаритные размеры (мм) | 26 000 x 9000 | |
| Вес (кг) | 40 000 | |
Грузоподъёмная тележка
| Диаметр загружаемого рулона стали (мм) | 500-600 |
| Вес загружаемого рулона (кг) | ≤5000 |
| Мощность двигателя (кВт) | 15 |

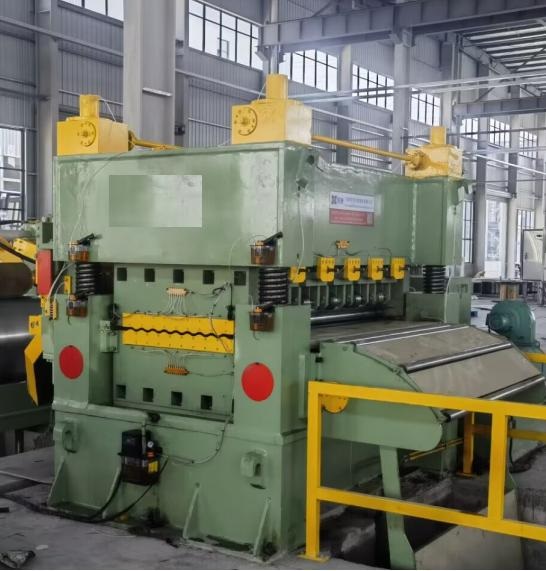

Шестивалковая правильная машина
| Материал рамы | Сталь Q235 |
| Материал рабочих роликов | Сталь GCr15 |
| Твёрдость поверхности рабочих роликов (HRC) | 55-60 |
| Материал опорных роликов | Сталь 42Cr |
| Твёрдость поверхности опорных роликов (HRC) | 52-56 |
| Мощность (кВт) | 90 |

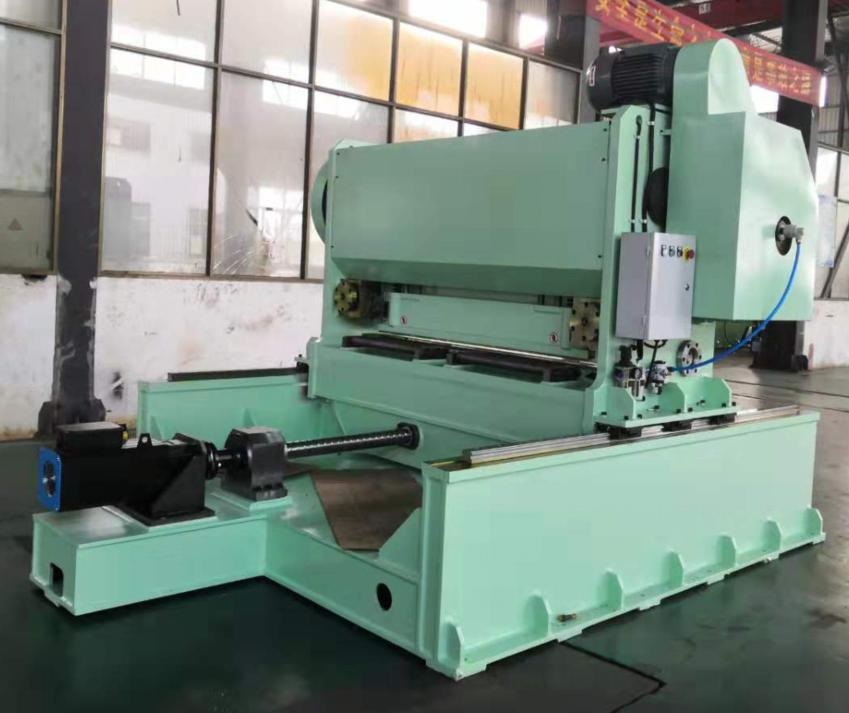

Устройство поперечной резки
| Диаметр ходового винта (мм) | 80 |
| Длина линейных направляющих (мм) | 2500 |
| Мощность серводвигателя (кВт) | 15 |

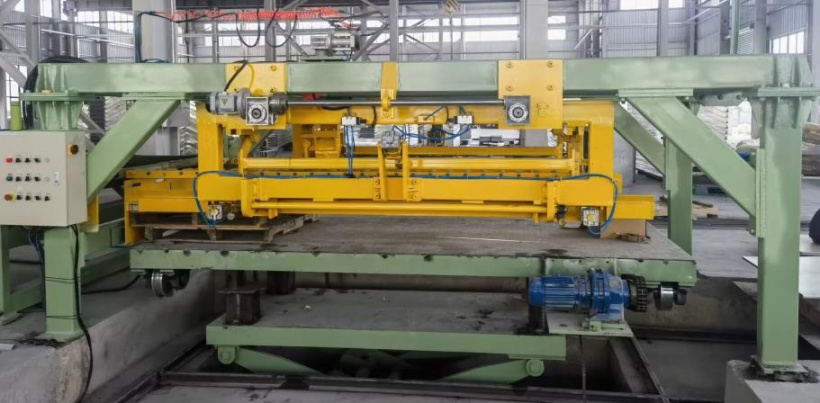

Гидравлическая подъемная рабочая платформа
| Регулировка длины (мм) | 1000-3000 | ||
| Максимальная длина разгрузки (мм) | 3000 | ||
| Регулировка ширины (мм) | Минимум | 500 | |
| Максимум | 1600 | ||
