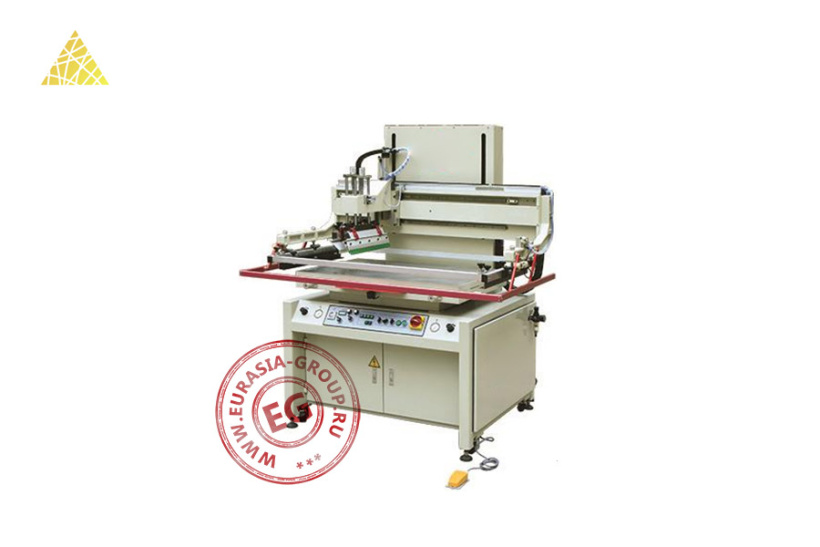

Принтер для нанесения паяльной маски P-W6080 предназначен для точного и равномерного нанесения защитного слоя на печатные платы, который изолирует проводящие дорожки и защищает их от внешних воздействий. Это оборудование является важным элементом в производстве печатных плат, обеспечивая долговечность и надежность конечного продукта. Устройство представляет собой станину с рабочей поверхностью, на которой размещается плата, и систему для нанесения паяльной маски, которая включает дозирующий механизм и аппликатор. Конструкция принтера выполнена из высококачественных материалов, обеспечивающих его долговечность и устойчивость к коррозии.
Принцип работы P-W6080 базируется на методе трафаретной печати, где паяльная маска наносится на поверхность платы через специальный трафарет. Плата фиксируется на рабочей поверхности, после чего трафарет, соответствующий конфигурации дорожек и компонентов, размещается сверху. Используя дозирующий механизм, паяльная маска распределяется по поверхности трафарета, а аппликатор равномерно переносит её на плату, образуя защитный слой. После нанесения маски трафарет удаляется, а плата отправляется на последующие этапы обработки, включая сушку и отверждение нанесенного покрытия.
Основные преимущества P-W6080 включают высокую точность и однородность нанесения. Принтер способен работать с платами различных размеров. Комплектация устройства предусматривает наличие сменных трафаретов. Благодаря интегрированной системе безопасности, исключается риск повреждения как самих плат, так и оборудования в процессе работы. Эргономичный дизайн и интуитивно понятное управление способствуют удобству эксплуатации и минимизации времени на обучение персонала.
| Модель | P-W6080 |
| Механическая производительность (плат/час) | 700 |
| Скорость печати (м/с) | 0,10 – 0,75 |
| Максимальная площадь печати (мм) | 600х800 |
| Максимальный размер кадра (мм) | 900х1200 |
| Площадь стола (мм) | 700х1000 |
| Тонкая настройка поверхности печатного стола (мм) | ±10 |
| Толщина печатаемого изделия (мм) | 0 – 20 |
| Механическая повторяемость (мм) | 0,02 |
| Давление воздуха (бар) | 6 |
| Расход воздуха (л/мин) | 30 |
| Электропитание (В/Гц/Ф) | 380/50/3 |
| Общая мощность (кВт) | 2,4 |
| Габаритные размеры (мм) | 1600x1150x1780 |
| Вес нетто (кг) | 700 |
