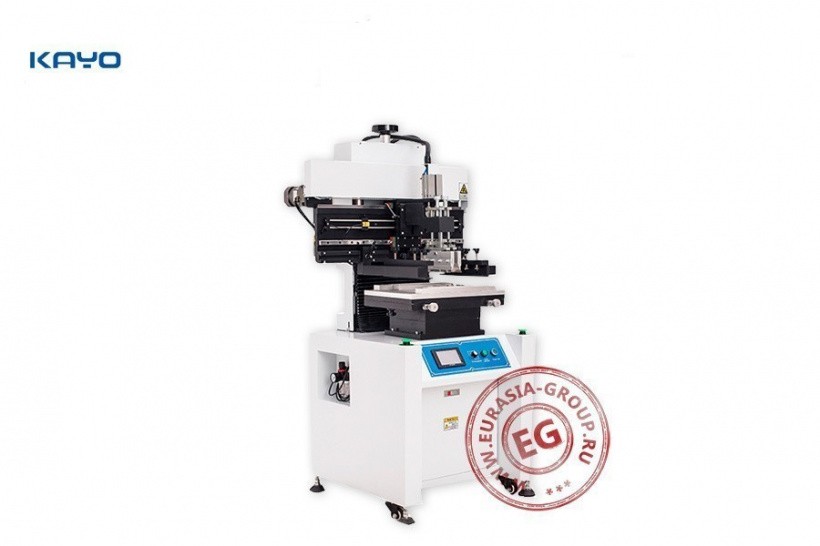

Оборудование для трафаретной печати паяльной пасты KAYO-5088 является трафаретным принтером, который должен наносить достаточное количество паяльной пасты на заготовки печатных плат, подготавливаемых к поверхностному монтажу.
Машина для трафаретной печати для нанесения паяльной пасты KAYO-5088 укомплектована высококачественными компонентами. Так, в частности, используется удобная сервосистема точного позиционирования; японские направляющие THK, двигатель с тайваньским преобразованием частоты STK для привода скребка. Печатный скребок можно повернуть на 45 град вверх, чтобы облегчить чистку и замену. Комбинированный печатный валик имеет фиксированную канавку и пин-код, простую установку и регулировку, подходит для однопанельной, двухпанельной печати. Может быть установлены однонаправленный и двунаправленный способы печати. Угол лезвия скребка регулируется, подходят стальные или резиновые скребки.
Выбор правильной паяльной пасты является решающим элементом успешного процесса. Поскольку паяльная паста напечатана на одной стороне подложки, паста должна смачиваться через отверстие платы и до конца штифтов компонента.
Полуавтоматический принтер трафаретной печати для нанесения паяльной пасты KAYO-5088 оснащается системой автоматического управления на платформе цифровых технологий с широким диапазоном настроек параметров, которые могут быть сохранены в виде файлов. Контроллер PLC позволяет делать программирование, защищенное паролем. Программируемые настройки включают в себя скорость печати, положение переднего и заднего хода печатающей головки, скорость отрыва, расстояние отрыва, толщину печатной платы и поправочный коэффициент, который компенсирует растяжение по мере износа трафарета. Программное обеспечение включает в себя, как полуавтоматический режим, так и ручной режим настройки (пошаговое управление каждым сегментом цикла печати, а также счетчик, который отслеживает обработанные платы).
| Модель | KAYO-5088 |
| Максимальные габариты рамки с трафаретом (мм) | 500 x 320 |
| Максимальные размеры печатной платы (мм) | 400 x 300 |
| Размер рамки трафарета (мм) | 470x370 ,650x550 |
| Скорость печати (мм/сек) | 0 - 100 |
| Напряжения (Вт) | 100 |
| Давления воздуха (бар) | 4 - 7 |
| Длина ракеля (мм) | 200 |
| Напряжение (В) / Частота (Гц) | 220 / 50-60 |
| Толщина печатной платы (мм) | 0.2-3 |
| Ход стола печати (мм) | ± 10 (вперед/назад, вправо/влево) |
| Точность/повторяемость печати (мм) | ± 0.02 |
| Габаритные размеры (мм) | 900 х 1100 х 1680 |
