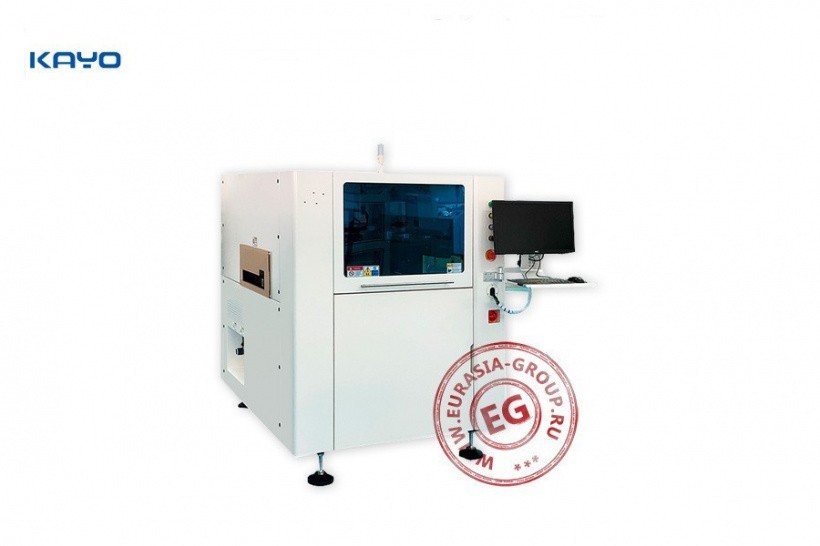

Оборудование для трафаретной печати электронных плат KAYO-450 – это машина, которая участвует в технологии поверхностного монтажа для печати паяльной пасты на сборочном узле с использованием трафаретов. Это крайне важная и начальная часть процесса SMT для каждого электронного устройства. На такую модель существует высокий спрос в таких отраслях, как потребительская электроника, автомобилестроение, телекоммуникации и проч. Все большее число клиентов модернизируют свои цеха с помощью полностью автоматизированных принтеров с расширенными программными платформами и так сокращают время обработки. Кроме того, в последние годы растущая сложность электронной сборки и миниатюризация компонентов усилили спрос на трафаретные принтеры SMT.
Машина для трафаретной печати плат KAYO-450 оснащается собственным компьютером с современным программным обеспечением, поэтому весь процесс протекает автоматически. Паяльная паста распределяется по поверхности, а так называемая швабра прижимается к трафарету, чтобы его нижняя поверхность трафарета с верхней поверхностью платы. По мере того, как ракель проходит по всей длине области рисунка, паяльная паста печатается на контактных площадках через отверстия в трафарете. После нанесения паяльной пасты экран снимается сразу после ракеля и возвращается в исходное положение.
Автоматический принтер трафаретной печати для нанесения паяльной пасты KAYO-450 имеет прочную конструкцию, которая не требует периодической калибровки. Стабильный печатный стол поддерживается сервомоторами с точными шариковыми винтами. Независимые прецизионные регуляторы контроля для ракеля с программируемой системой регулировки давления работают на основе серводвигателя, управляемого компьютером с обратной связью для гораздо лучшего контроля пространства печати. Двойная система крепления платы сверху и сбоку. Светодиодная подсветка служит для распознавания фидуциальных меток на печатной плате и её расположения по отношению к трафарету. При этом светодиодная подсветка правильно распознаёт метки независимо от того, какого цвета компоненты (золотого, серебряного или медного).
| Модель | KAYO-450 |
| Максимальный размер печатной платы (мм) | 450 x 350 |
| Минимальный размер печатной платы (мм) | 50 x 50 |
| Толщина печатной платы (мм) | 0.6 - 14 |
| Максимальное диагональное коробление печатной платы (%) | 1 |
| Максимальный вес печатной платы (кг) | 10 |
| Клиренс над печатной платой (мм) | 3 |
| Клиренс под печатной платой(мм) | 20 |
| Скорость движения печатной платой (мм/сек) | 1500 |
| Высота конвейера (мм) | 900±40 |
| Направление движения печатной платой | Слева направо, справа налево, слева налево, справа направо |
| Размер рамки трафарета (мм) | 370 x 470 - 737 x 737 |
| Максимальная площадь печати по оси X и Y (мм) | 450 x 350 |
| Тип ракеля (°) | Сталь/пластик (45/55/60) |
| Длина ракеля (мм) | 220 - 500 |
| Высота ракеля (мм) | 65±1 |
| Толщина ракеля (мм) | 0,25 |
| Режимы печати | Печать одним или двумя ракелями |
| Скорость печати (мм/с) | 0- 200 |
| Давление ракеля (кг) | 0,5 – 10 |
| Траектория печати (мм) | ± 200 от центра |
| Поле обзора камеры (мм) | 6,4 x 4,8 |
| Диапазон совмещения (мм) | X,Y: ± 7 θ: ± 2° |
| Повторяемость процесса (микрон) | ± 12 (± 0,0005) |
| Точность повторения печати (микрон) | ± 25 (±0,001) |
| Время цикла (с) | 7 |
| Среднее время переналадки (мин) | 5 |
| Напряжение (В) / Частота (Гц) | 220 / 50 - 60 |
| Давление воздуха ( кг/см²) / диаметр трубки (мм) | 4-6 / 10 |
| Установленная операционная система | Windows XP |
| Габаритные размеры (мм) | 1140 x 1400 x 1480 |
| Вес (кг) | 1000 |
