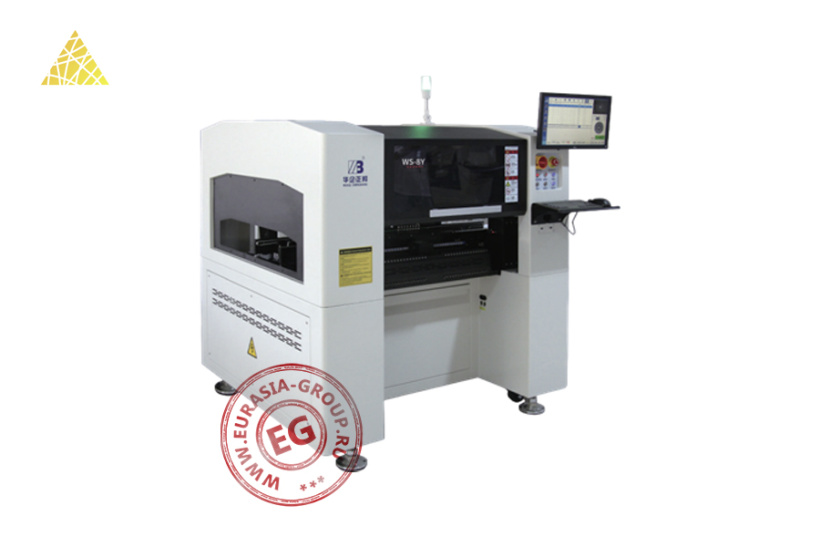

Установщик SMD компонентов WS-8Y представляет собой высокотехнологичное оборудование, предназначенное для автоматической установки компонентов поверхностного монтажа (SMD) на печатные платы (ПП) в производственных условиях.
Принцип работы WS-8Y основан на программном управлении, где каждая операция установки компонентов заранее запрограммирована и оптимизирована с учетом специфики конкретной платы. Система управления использует высокоскоростные процессоры и алгоритмы для синхронизации движений механической руки с процессом установки, обеспечивая плавность и точность каждого движения. Устройство также оснащено системой обратной связи, которая позволяет контролировать качество установки и вносить коррективы в процесс в режиме реального времени.
Преимущества WS-8Y включают в себя высокую производительность - одновременная работа 8 устанавливающих головок с максимальной теоретической скоростью размещения до 30 000 компонентов в час. Устройство обладает широким диапазоном рабочих параметров, позволяя адаптировать его под различные типы печатных плат и технологические процессы. Комплектация WS-8Y включает в себя все необходимые инструменты и аксессуары для быстрой и эффективной настройки и запуска оборудования.
В плане безопасности WS-8Y соответствует всем стандартам промышленной безопасности и экологическим нормам. Устройство оснащено защитными кожухами и барьерами, предотвращающими доступ к движущимся частям, а также системой аварийного отключения для немедленной остановки процесса в случае возникновения нештатной ситуации. Маркировка и документация полностью соответствуют требованиям стандартов безопасности и эксплуатации.
| Модель |
WS-8Y
|
| Точность позиционирования (мм) | 0,02 |
| Точность размещения (мм) | ±0,05 |
| Теоретическая скорость размещения | 30000 |
| Комплексная скорость размещения | 16000 |
| Количество установочный головок | 8 |
| Конструкция головки | Шариковая шпица |
| Камера | Летающая камера |
| Максимальный размер подложки (мм) | 500 х 400 |
| Фидер | 70 позиций |
| Монтажный угол | 0 – 360° |
| Тип сопла | Универсальная насадка JUKI |
| Упаковка компонентов | Лоток / трубка / лоток для упаковки / вибрационный лоток |
| Высота компонента (мм) | 13 |
| Размер компонента (мм) | 40 |
| Минимальный размер подложки (мм) | 45 х 45 |
| Максимальный размер подложки (без лотка) (мм) | 500х400 |
| Максимальный размер подложки печати (с лотком) (мм) | 500х250 |
| Толщина подложки (мм) | 3 |
| Допустимое значение изгиба подложки (мм) | 2 |
| Система привода XY | Сервопривод + двигатель |
| Структура привода X | Одинарный привод, 2 направляющие с прямым соединением + высокопрочный формованный алюминий |
| Структура привода Y | Одинарный привод, 3 направляющие с прямым соединением + высокопрочный формованный алюминий |
| Структура передачи XY | Шлифовальный винт + линейная направляющая |
| Структура движения по оси Z | Шариковый сплайн |
| Структура движения по оси A | Синхронные сплайны |
| Структура платы передачи | Ультраплоская алюминиевая направляющая |
| Двигатель платы передачи | Встроенный шаговый двигатель привода и управления |
| Способ передачи на плате | Трехступенчатый шестиприводный |
| Направляющие передачи платы | L → R |
| Расширяющаяся структура | Двойной шариковый винт + линейная направляющая |
| Регулировка ширины | Автоматическая |
| Конструкция верхней пластины | Цилиндрический поддон + подвижная игла |
| Тип поддержки | Пневматическая Yamaha CL |
| Поддержка (мм) | 8, 12, 16, 24, 32, 44 |
| Количество уровня материала (бит) | 70 |
| Положение лотка IC | 1 |
| Диапазон перемещения по осям X, Y (мм) | 630х700 |
| Ход по оси Z (м) | 27 |
| Угол поворота по оси R | 0 – 360° |
| Камера ночного видения | Промышленная HD-камера |
| Компьютерная система | Microsoft WIN10 |
| Операционное программное обеспечение | Независимые исследования обработки |
| Совместимые форматы файлов | CSV |
| Внешний источник воздуха (МПа) | 0,8 |
| Способ создания вакуума | Встроенный безмасляный вакуумный насос |
| Значение вакуума (КПа) | -80 |
| Защита | Feida fun |
| Внешний источник воздуха | Стандартный интерфейс SMEMA |
| Электропитание (В/Гц) | 220 ± 10% / 50 |
| Способ программирования | Поддержка онлайн и оффлайн 2 способами |
| Номинальная мощность (кВт) | 2 |
| Рабочая мощность (кВт) | 0,7 |
| Габаритные размеры (мм) | 1355 х 1300 х 1450 |
| Вес (кг) | 840 |
