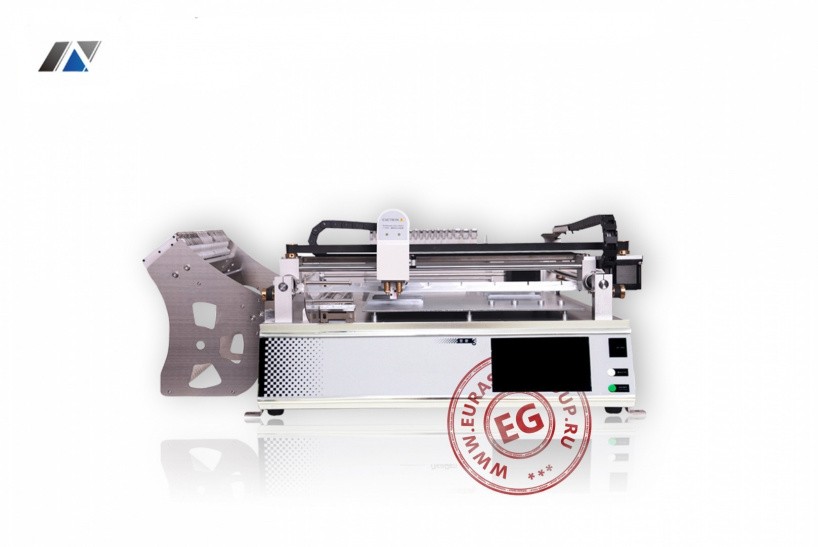

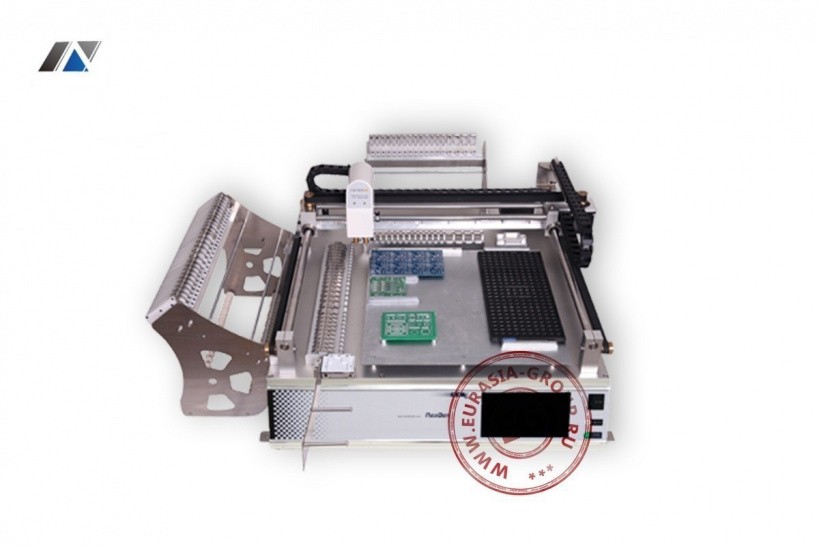

Установщик SMD компонентов TM245P
Установщик SMD компонентов TM245P входит в категорию лёгких настольных полностью автоматических электропневматических машин третьего поколения с низким энергопотреблением, предназначенных для непрерывного, быстрого и выверенного монтажа электронных компонентов в поле печатной платы.
Применение аппарата: бытовая и промышленная техника, автомобильная электроника, энергетика, светодиоды, системы безопасности, контрольно-измерительные приборы, коммуникационные системы, PLC и др.
Аппарат для установки SMD компонентов TM245P, кроме прочего, оснащается:
- устройством автоматической выгрузки с магнитными элементами;
- вибрационным питателем для поддержки компонентов при монтаже;
- высокоскоростной привод нового поколения;
- устройство механической коррекции интегральных схем и позиционирования на печатной плате;
- механизм автоматического восстановления шага.
В комплект поставки входит:
- Аппарат TM245P – 1 шт.
- Насадки: XN03 – 3 шт., XN07 – 3 шт., XN14 – 2 шт., XN22 – 1 шт. и XN75 – 1 шт.
- 8G SD-карта – 1 шт.
- Карт-ридер – 1 шт.
- Инструмент для замены сопл – 4 шт.
- Шнур питания – 1 шт.
- инструмент для чистки сопл – 1 комплект.
- Ключ рожковый – 1 шт.
- Двухсторонняя клейкая лента – 2 шт.
- Набор шестигранников – 5 шт.
- Электромагнит – 2 шт.
- Электромагнитный клапан – 4 шт.
- Электромагнитный привод, 8 мм – 4 шт.
- Электромагнитный привод, 12мм – 2 шт.
- Электромагнитный привод, 16мм – 1 шт.
- Задняя крышка головки – 1 шт.
- Сопла – 4 шт.
- Поддержка PCB стойки – 4 шт.
- Поддержка PCB штифта – 8 шт.
- Стенд-держатель катушек – 1 шт.
- Ящик для инструментов – 1 шт.
- Учебный видео курс – 1 шт.
Станок для фиксации SMD компонентов TM245P обеспечивается программируемым логическим контроллером с цветным сенсорным экраном.
| Размер печатной платы | 370*390 мм |
| Количество устанавливающих головок | 2 |
| Производительность | 10000 шт/час |
|
Точность позиционирования |
±0.03 мм |
| Максимальная высота электронного компонента |
5 мм |
| Максимальная скорость монтирования | 2 м/с |
| Применяемые компоненты | 0402-5050，SOP, TQFP, IC |
| Допустимые способы электронных компонентов | катушка, паллет (IC),трубка (IC) |
| Ширина ленты | 8 мм, 12 мм, 16 мм, 24 мм |
| Питатели | 57 |
| Габаритные размеры | 870×640×336 мм |
| Вакуумный насос | -92KPA |
| Количество вакуумных насосов | 3 |
| Питание/частота | 220В/50Гц |
| Вес | 70 кг |
| Размер упаковки | 93×93×48 см |
