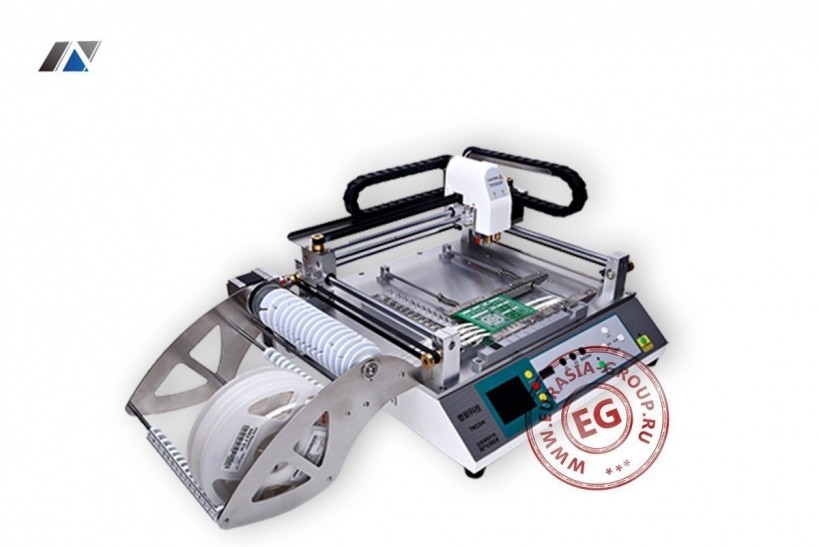

Установщик SMD компонентов TM220A представляет собой лёгкий настольный полностью автоматический электропневматический станок непрерывного действия, предназначенный для эксплуатации, как на крупных предприятиях, так и в исследовательских лабораториях или в небольших мастерских, где его непосредственная задача заключается в быстрой и высокоточной фиксации электронных компонентов в поле печатной платы. Надежность, простота управления и значительный моторесурс изделия позволяют задействовать его в различных современных сферах производства.
Аппарат для установки SMD компонентов TM220A имеет плоское основание на противоскользящих ножках. Рабочая мощность 100 Вт. Плата надежно фиксируется зажимами на координатном столе. По бокам стола установлены прочные нержавеющие цилиндрические направляющие для точного позиционирования поперечной направляющей с подвижной на ней кареткой, которая является носителем двух установочных головок. Они с помощью вакуумного захвата извлекают отдельный компонент из подающей ленты и точно, согласно заданной программе, вводят в поле платы.
В комплект поставки включаются:
- Аппарат – 1 шт.
- Сопла: XS – 2 шт., S – 2 шт., M – 1 шт., ML – 1 шт.
- Sd-карта 8 Гб, достаточная для размещения нескольких тысяч файлов со схемами плат, – 1 шт.
- Card reader – 1 шт.
- Инструмент для чистки сопл – 1 комплект.
- Инструмент для настройки нейлоновых колёс – 1 шт.
- Ключи для частичной разборки – 1 комплект.
- Техническое описание – 1 шт.
- Видеокурс обучения работы на станке – 1 диск.
- Программа для преобразования файл с координатами – 1 шт.
Станок для фиксации SMD компонентов TM220A обеспечивается системой автоматического управления на базе действия программируемого логического контроллера. Имеется функция онлайн-программирования, которую можно использовать при отсутствии схемы печатной платы. Функция автоматического обнаружения необходима для выявления отсутствующих элементов, после чего выдаётся напоминание оператору. Процесс управления осваивается быстро. Так, пользователю достаточно преобразовать файл на ПК с помощью предоставленной поставщиком программы и скопировать его на карту памяти, которую вставить в слот PLC, после чего считывание выполняется напрямую. PLC обеспечивается собственной операционной программой, что позволяет обходиться без подключения к внешнему ПК.
| Модель | TM220A |
| Диапазон печатных плат | 20*20～400*360 мм |
| Количество устанавливающих головок | 2 |
| Производительность | 7000 шт/ч |
| Точность позиционирования | 0.03 мм |
| Применяемые компоненты | 0402-5050，SOP, QFN, IC |
| Допустимые способы электронных компонентов | катушка, паллет (IC) |
| Ширина ленты | 8 мм, 12 мм, 16 мм |
| Питатели | 16 (8 мм =12, 12 мм=2, 16 мм=1, зажим для палетов IC=1) |
| Габаритные размеры | 830×455×285 мм |
| Вакуумный насос | -92KPA |
| Количество вакуумных насосов | 3 (built-in) |
| Питание/частота | 220 В, 50 Гц |
| Вес | 45 кг |
| Габаритные размеры упаковки | 2525×1525×1200 мм |
