Установщик SMD компонентов CHMT530P

Установщик SMD компонентов CHMT530P– это эффективный и производительный высокоскоростной стационарный малогабаритный электропневматический полностью автоматический станок цикличного действия, предназначенный для выполнения поверхностного монтажа элементов микроэлектроники на поле печатных плат. Так как электроника применяется в настоящее время повсеместно, то данная установка находит широкое применение в промышленности, связанной с выпуском бытовой техники, систем безопасности, медицинских приборов, средств коммуникации, в военно-промышленном комплексе и т.п.

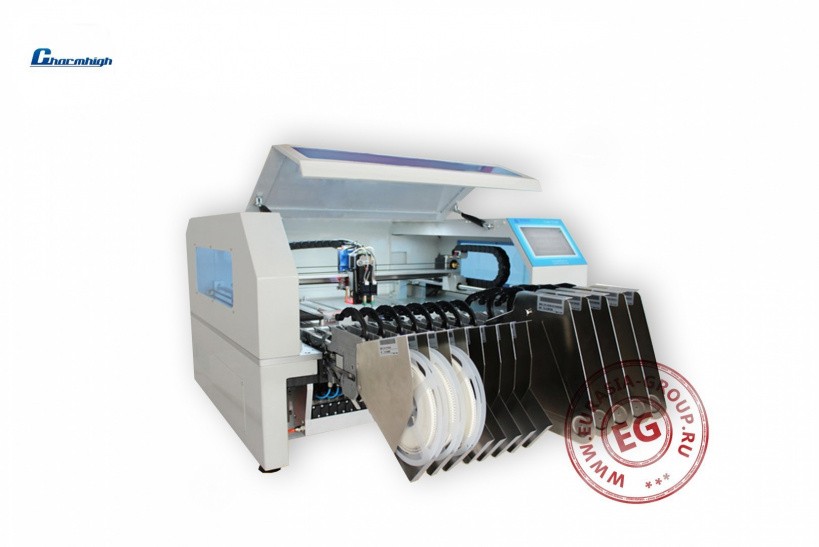

Станок для установки SMD компонентов CHMT530P изготовлен в виде настольного ящика с закрытой операционной зоной. Крышка с обширным смотровым окном откидывается назад, предоставляя обзору координатное поле для укладки и крепления заготовки платы. Её фиксация выполняется «мягким» зажимом, деформация платы невозможна. По бокам стола имеются продольные цилиндрические направляющие, изготовленные из прочного нержавеющего сплава. Они служат для позиционирования поперечной планки с кареткой головки по оси Y. Каретка в свою очередь движется по длине планки и тем самым позиционируется по оси X. Координатный стол может незначительно перемещаться по оси Z, для чего под столом имеются подъёмные винты. Движение по осям X и Y осуществляется с помощью шаговых серводвигателей с преобразователями угловых перемещений. Головка оснащается двумя соплами, которые с помощью вакуумного всасывания захватывают микроэлементы, при этом, если захват выполнен с искривлением, то компонент немедленно сбрасывается и захватывается иной. Пневматические податчики изготовлены компанией Yamaha. Высокую точность позиционирования контролируют две оптические камеры. В комплект поставки включается четыре разновидности вакуумных сопл. Перед отправкой заказчику изделие проходит испытания в различных режимах работы.

Оборудование для установки SMD компонентов CHMT530P управляется встроенным микропроцессором, который анализирует вводные данные и в последующем синхронизирует работу всех исполнительных систем. Имеется USB-порт, позволяющий подключаться к внешнему ПК или сети Интернет. Операционная программа – Embedded Linux. На пульте имеется кнопка аварийного выключения, повышающая степень безопасности труда и сохранности материальной части станка.
