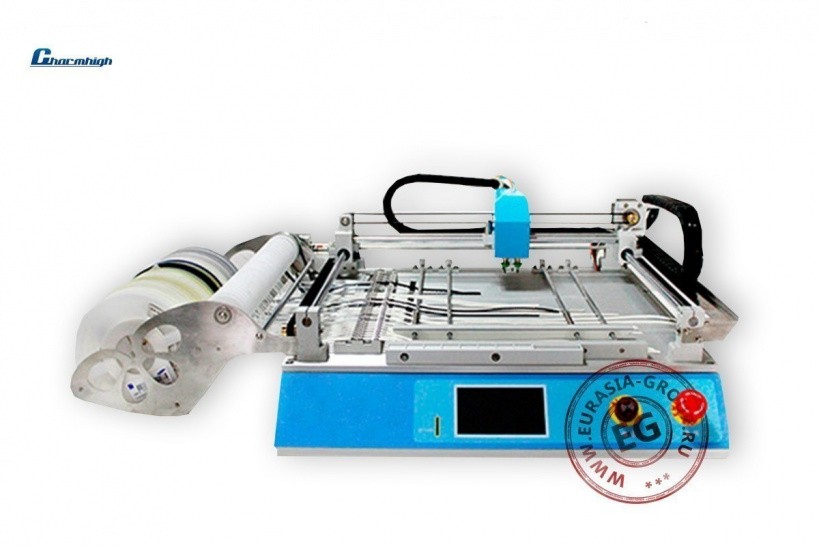

Установщик SMD компонентов CHMT36 предназначен для поверхностного монтажа электронных устройств (конденсаторы, резисторы, процессоры и т.п.) на платформах печатных плат, и представляет собой универсальное высокоточное высокоскоростное автоматическое электропневматическое настольное оборудование цикличного действия. В связи с повсеместным применением электроники, станок нашёл широкое применение в промышленности, связанной с производством светодиодов, систем безопасности, бытовых приборов, медицинских и контрольно-измерительных приборов, персональных компьютеров, автоматики для автомобилей, средств коммуникации и телевидения, а также в энергетике и военно-промышленном комплексе. Кроме того, аппарат удобен для использования в экспериментальных лабораториях, в малых частных предприятиях или же в различных мастерских.
Аппарат для установки SMD компонентов CHMT36 выгодно отличается следующими особенностями:
- бесшумный встроенный вакуумный насос;
- в головке установлено два вакуумных захвата, что повышает скорость работы, при этом замена сопла на иной типоразмер не требует много времени;
- компонент захватывается путём вакуумного всасывания, при неверном позиционировании компонента, последний автоматически сбрасывается и захватывается повторно;
- файлы производственных алгоритмов могут храниться как на интегрированной памяти, так и на 8G SD-карта, которая придаётся в комплекте;
- сенсорная панель с удобным интерфейсом «человек-машина» позволяет вводить весь перечень рабочих параметров и отслеживать далее их текущие параметры;
- высокая точность позиционирования головки, применяется шаговый сервомотор;
- можно монтировать 0402, 0603, 0805...5050, SO-8...SO-16, SOT-23, SOT-89, К-252 пакеты;
- установленная сразу операционная система, связь с сетью Интернет, возможность онлайн программирования (нет необходимости подключения к отдельному компьютеру).
Постановщик SMDэлементов CHMT36 в комплекте дополняется следующим набором:
- Сопло – 4 шт. (типоразмер: 503, 504, 505, 506)
- 8G флэш-карта – 1 шт.
- Шнур подключения к сети – 1 шт.
- Штифты вытяжные – 2 шт.
- Катушка для вытягивания штифта – 1 шт.
- Ключи шестигранные – 6 шт.
- Пинцет вспомогательный – 1 шт.
- Кисть очистительная – 1 шт.
- Руководство по эксплуатации – 1 шт.
| Модель | CHMT36 |
| Максимальный размер печатной платы | 10*10～38*415 мм |
| Диапазон перемещения осям X,Y | 420×460 мм |
| Диапазон перемещения оси Z | 15 мм |
| Количество держателей головок | 2 шт |
| Производительность | 6000 cph / час |
| точность размещения | ±0.025 мм |
| Размеры компонент | 0402-5050，SOP,QFN(Материал ширина：8 мм，12 мм,16 мм) |
| Габаритные размеры | 960×705×335 мм |
| Вакуумный насос | -92KPA |
| Количество насосов | 2 шт |
| Питание | 220В（110В）, 50Гц |
| Мощность | 200В |
| Вес | 65 кг |
