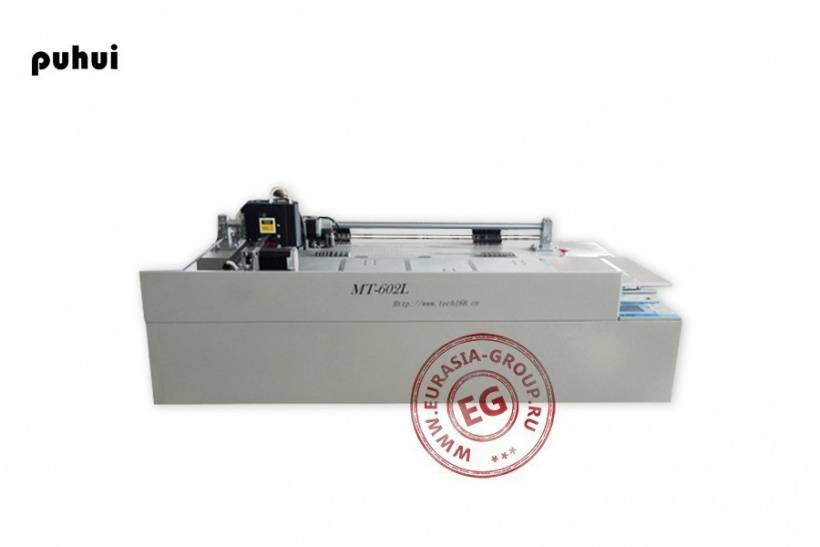

Установщик LED компонентов MT-602L

Установщик LED компонентов MT-602L – это среднескоростная автоматическая программируемая электропневматическая непрерывно-действующая машина, предназначенная для небольшого или среднего серийного производства электронных плат.
Непосредственная задача модели заключается в извлечении электронного компонента из подающей ленты и точной его установке в позиции платы, ранее обработанной паяльной пастой. Изделие эксплуатируется в составе небольшой производственной линии и выполняет вторую по счету операцию в цикле общей сборки электронных плат. Использование устойчивых материалов при изготовлении изделия обеспечивает стабильно высокое качество, увеличенное время эксплуатации и эффективность при использовании в промышленной среде массового производства.

Установщик LED компонентов MT-602L в целом изготовлен в виде металлического короба с открытой операционной зоной, так как нет необходимости в каких-либо особых мерах безопасности. Для фиксации платы предусмотрена широкая подвижная платформа с планками и отверстиями для штырей, с помощью которых заготовка надежно фиксируется. Каретка с вакуумной головкой (с двумя высокоточными всасывающими соплами с возможностью вращения ±180°) перемещается вперед и назад между подающим устройством и подложкой на высокоточных направляющих, изымая компоненты из ленты питателя, регулируя его положение и ориентацию, а затем размещает его в позиции платы. Простая регулировка положения по высоте и по оси X, функция быстрой разблокировки роликовых приводов, контроль наличия ленты, а также легкий доступ ко всем важным компонентам, являются ключевыми особенностями ленты на катушках. Применяется метод коррекции ошибок подачи, чтобы уменьшить отклонения. Распознавание и позиционирование компонента осуществляется с помощью оптической аппаратуры, которая может идентифицировать любые компоненты.

Установщик LED компонентов MT-602L оснащается собственным микропроцессором. Система управления может хранить 20 программ. имеется возможность прямого подключения к внешнему ПК, управление ведется с помощью операционной системы Windows. Предусмотрена функция обнаружения неисправностей.
