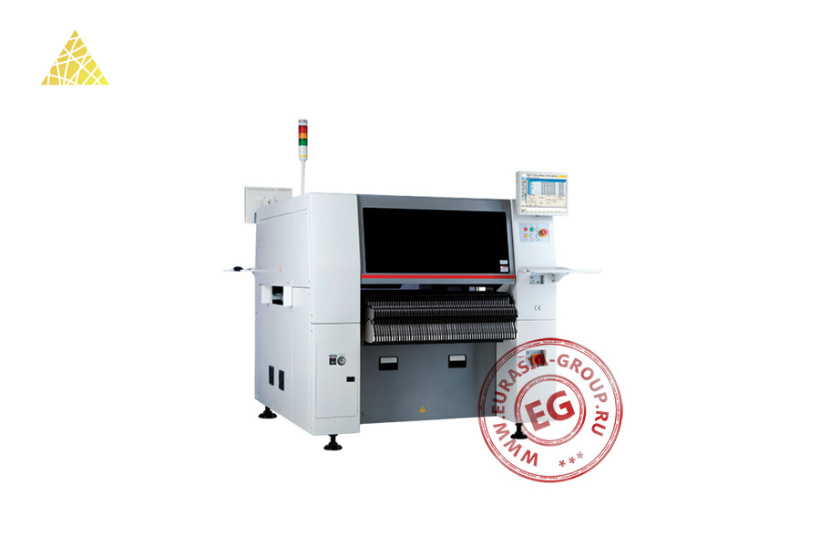

Автоматический установщик SMD компонентов SM481
| Модель | SM481 | ||
| Выравнивание | Летающая камера + Фиксирующая камера (опция) | ||
| Количество шпинделей | 10 шпинделей x 1 портал | ||
| Скорость размещения (CPH) | 40000 (оптимально) | ||
| Емкость устройства подачи (8 мм) (еа) | 120/112 (док-тележка) | ||
|
Точность размещения (мкм) |
Chip | ±40 @ ± 3o | |
| QFP | ±30 @ ± 3а | ||
| Ассортимент компонентов | Камера для полета (мм) | Chip, IC, Connector BGA, CSP | 0402 – 16 |
| Фиксирующая камера (мм) | IC, Connector BGA, CSP |
16 – 42 (стандарт) 42 – 55 (FOV) L55 – L75 Коннектор (MFOV) |
|
| Максимальная высота (мм) | 10 (полет) 15 (фиксация) | ||
|
Размер печатной платы |
Минимальный Д х Ш | 50х40 | |
| Максимальный (мм/Вт) | Одна дорожка Д х Ш |
460 х 400 510 х 460 (опция) 610 х 510 (опция) 1500х460 |
|
| Двухполосная | - | ||
| Толщина печатной платы (мм) | 0,38 – 4,2 | ||
| Эксплуатация | Электропитание (В/Гц/Ф) | 200/208/220/240/380/415/50/60/3 | |
| Мощность (кВА) | 3,5 | ||
| Расход воздуха | 0,5 – 0,7 МПа (5,0 – 7,0 кгс/см²) | ||
|
160 (Н/мин) 50 (НЛ/мин) |
|||
| Габаритные размеры (мм) | 1650х1680х1530 | ||
| Вес (кг) | 1655 | ||
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
Запчасти для оборудования устанавливающего SMD
Программа по обеспечению запасными частями и расходными материалами позволяет обслуживать клиентов на высоком уровне. Постоянное изучение потребностей наших заказчиков, даёт возможность прогнозировать потребности клиентов и вовремя пополнять складские запасы наиболее востребованным ассортиментом. А в случае отсутствия необходимой запчасти на нашем складе, ее всегда можно заказать на заводе-производителе.
Доставка
Доставка осуществляется во все города РФ и стран ЕврАзЭС. Мы организуем доставку любым удобным видом транспорта.
Перед передачей в перевозку все грузы проходят проверку на складе и составляется фотоотчет.
На все грузы наносится маркировка.
Собственный парк автотранспорта.
Собственный парк контейнеров.
Наши партнеры по доставке
Лизинг
Лизинг - это финансовый инструмент, позволяющий предприятию получить в пользование технику или оборудование, не отвлекая денежных средств из оборота компании.
Получив вашу заявку на лизинг, мы отправим ее на рассмотрение всем лизинговым компаниям, с которыми мы сотрудничаем. Вам останется лишь выбрать наиболее подходящее предложение.
Наши партнеры по лизингу
