Модульный точный, простой в обслуживании – всего три из целого ряда характеристик, которые убеждают промышленников приобретать автоматический установщик SMD компонентов SM471Plus для сборочного производства. SMD – это метод монтажа компонента непосредственно на поверхность печатной платы. В отличие от сквозного отверстия, которое занимает место с обеих сторон платы, эта технология позволяет использовать более мелкие устройства и более плотно их размещать.

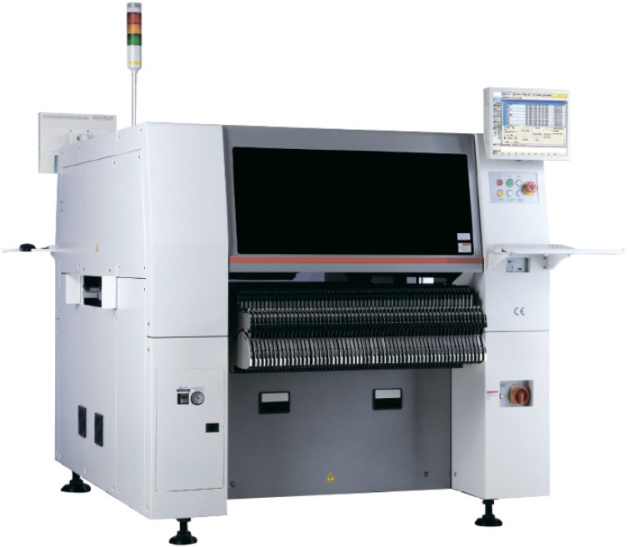

Автоматическая Pick and Place машина SM471Plus имеет двойной портал по 10 головок (всего – 20), что позволяет ему позиционировать компоненты с очень высокой скоростью. На этих платах размещаются различные электронные компоненты, включая резисторы, конденсаторы, интегральные схемы для таких задач, как WLAN или Bluetooth, а также разъемы для входов и выходов. Операторы могут добавлять те или иные элементы для каждой доски.
В соответствии с предварительно запрограммированными координатами X, Y и Z, а также определенным углом поворота, устройство поверхностного монтажа SMD-компонентов SM471Plus помещает компоненты в уже нанесенную паяльную пасту. Они подаются с помощью специальных ремней. Если запас компонента заканчивается, оператор получает информацию об этом. Затем используются питатели: они втягивают компоненты в машину с помощью ремня и размещают их в определенном положении. Специальные установочные головки используют всасывание, чтобы захватить компонент и точно разместить его на плате. Система проверяет себя с помощью встроенных камер высокого разрешения и распознавания изображений, чтобы гарантировать правильное размещение компонентов.
| Модель | SM471Plus | ||
| Способ центрирования | Летающая камера | ||
| Количество питателей | 10х2 порта | ||
| Скорость размещения (оптимальная) (шт/ч) | 78000 | ||
| Точность размещения | Чип (мкм) | ±40±3σ | |
| QFP (мкм) | ±50±3σ | ||
| Диапазон компонентов | Летающая камера (мм) | Микросхема IC, разъем BGA, CSP | 0402~14 ИС |
| Максимальная высота (мм) | 12 | ||
| Размер печатной платы | Минимальный (мм) | 50х40 | |
| Максимальный (мм) | Однополосная | 510х460 | |
| 610х460 (опция) | |||
| Двухполосная | 460х250 | ||
| 610х250 (опция) | |||
| Толщина печатной платы (мм) | 0,38–4,2 | ||
| Емкость устройства подачи (стандарт 8 мм (док-тележка) (шт.) | 120/112 | ||
| Напряжение (В) | 200/208/220/240/380/415 | ||
| Частота (Гц) | 50/60 | ||
| Количество фаз | 3 | ||
| Мощность (кВА) | 5,0 | ||
| Давление воздуха (МПа) | 0,5–0,7 | ||
| Расход воздуха (кг/см²) | 5,0–7,0 | ||
| 350 | |||
| 50 (вакуумный насос) | |||
| Габаритные размеры (мм) | 1650х1690х1485 | ||
| Вес (кг) | Около 1820 | ||
