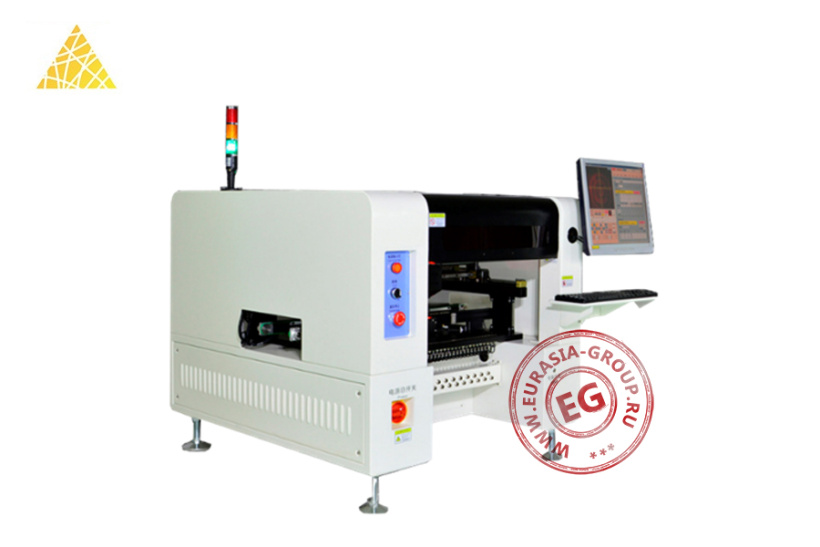

Автоматический установщик SMD компонентов HW-T4-50F
| Модель | HW-T4-50F | |
| Количество питателей | 44/50 | |
| Количество поддонов | 48 видов | |
| Количество установочных головок (шт) | 4 | |
| Средняя мощность (Вт) | 400 | |
| Точность позиционирования камеры (мм) | 0,01 | |
| Повторяющаяся точность монтажа (мм) | 0,02 | |
| Диапазон буфера сопла (мм) | 4,5 | |
| Электропитание (В/Гц) | 220/50–60 | |
| Давление сжатого воздуха (МПа) | 0,5–0,6 | |
| Двигатель | SIGRINER, Германия | |
| Максимальная площадь установки печатной платы (мм) | 350х190 (50 уровней материала) спереди 25 сзади 25 | |
| 350х260 (44 уровня материала) спереди 25 сзади 19 | ||
| Минимальная площадь установки печатной платы (мм) | 35х45 | |
| Максимальный диапазон перемещения (мм) | 629х679 | |
| Максимальный диапазон перемещения (мм) | 20 | |
| Максимальная высота монтируемых компонентов (мм) | ≤5 | |
| Тип питателя (мм) | CL совместим с пневматическими и электронными кормушками 8, 12, 16, 24, 32 | |
| Питатель диаметром 44 мм, вибрационный питатель и т. д. | ||
| Максимальная скорость размещения (шт/ч) | Самая быстрая производительность 7500 (с включенным зрением) | |
| Средняя производительность 6500 (с включенным зрением) | ||
| Режим передачи XY | Высокоточный ходовой винт TBI | |
| Тайваньская сверхмощная линейная направляющая DINGHAN | ||
| Направляющая привода оси Z | Тайваньская высокоточная линейная направляющая HIWIN | |
| Сопло источника вакуума | Генератор вакуума (Япония, CKD) | |
| Операционная система | Полностью автоматическая операционная система для размещения оборудования, разработанная независимой компанией Huawei GUOCHUANG | |
| Угол компонента (°) | 0–360 под любым углом, синхронное вращение во время движения | |
| Режим работы X/Y | Интеллектуальная линейная связь ускорения и замедления по кривой поставляется с алгоритмом линейной интерполяции | |
| Режим подачи пластины | Трехэтапный ввод шаблона, автоматическое подключение слева направо, автоматическое позиционирование платы | |
| Визуальный дисплей | 17-дюймовый промышленный дисплей управления | |
| Режим программирования | Импорт файлов координат, автоматическое программирование одним щелчком мыши, планирование оптимального пути | |
| Определите количество камер | 1 камера MARK, 4 камеры высокоскоростного распознавания, 1 высокоточная камера | |
| Режим регулировки направляющей | Ручной + электрический | |
| Сигнал открытия крышки | Снижение скорости или отключение | |
| Применимый диапазон монтажа (мм) | Подходит для 0201, 0402, 0603, 0805, 1206, светодиодных ламп, вторичных ламп | |
| Трубка, транзистор, SOT, QFP, BGA и т. д. с расстоянием между контактами более 0,3 в диапазоне 40х40 | ||
| Габаритные размеры | Рабочий стол (мм) | 1140х900х800 без ножек (1300х1450х1100 после упаковки) |
| Вертикальные (мм) | 900х1140х1300 без ножек (1100х1540х1340 после упаковки) | |
| Вес | Рабочий стол (кг) | 210 |
| Вертикальный (кг) | 280 | |
