Автомат для установки SMD-компонентов с конвейером NEODEN 5

Установщик SMD компонентов NEODEN 5 – это многофункциональный компактный переносной высокоточный быстродействующий полностью автоматический непрерывно работающий аппарат, предназначенный для работы на промышленных предприятиях, специализирующихся для производства персональных или промышленных компьютеров, светодиодов, контрольно-измерительных приборов, систем безопасности, бытовых приборов и т.п. Непосредственная задача изделия заключается в быстрой и точной установке подаваемых конвейером электронных компонентов в поле печатной платы.

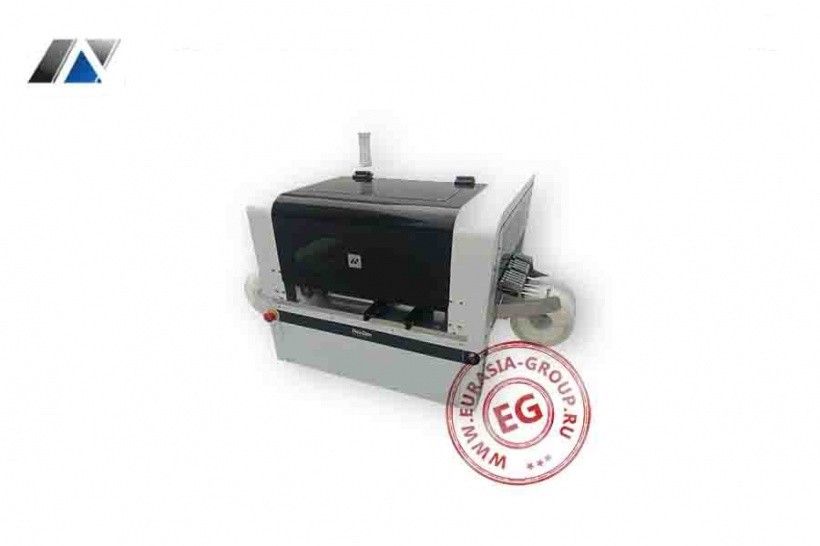

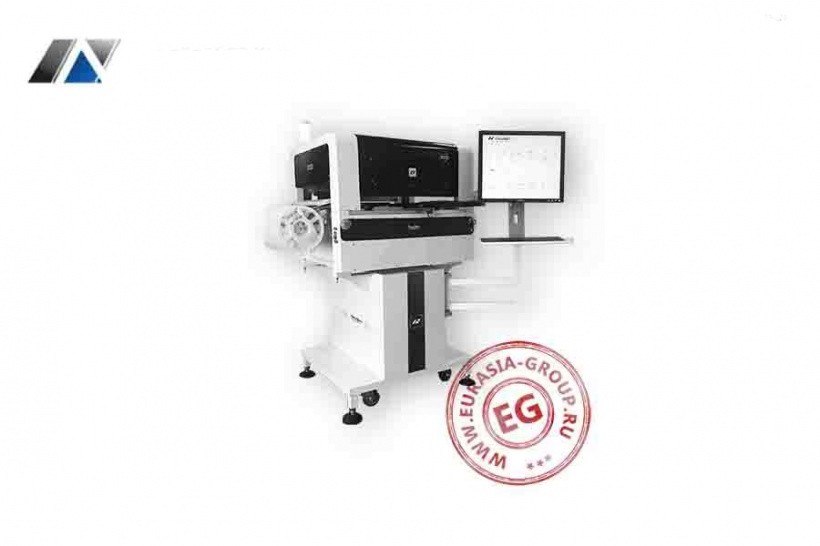

Аппарат для монтажа SMD компонентов NEODEN 5 внешне имеет вид короба, который может в качестве опции поставляться в комплекте с подвижной тумбой-подставкой. Последняя установлена на роликовые колеса, но при непосредственной работе фиксируется на прорезиненные ножки-домкраты. Операционная зона закрыта защитной крышкой из прочной пластмассы. В зоне функционирует четыре исполнительных головки с вращением ±180°, которые поддерживают взвешенную, полностью симметричную и высокую степень соединения пути, чтобы была возможность монтировать компоненты более плавно, точно и с более широким пространством. Точные и надежные ленточные питатели обеспечивают максимально плавную подачу. Для замены ленты требуется только переустановить кронштейн фидера. Выбор компонентов и коррекцию отслеживают пять одновременно работающих видеокамер, четыре из которых внутренние CCD-камеры для точной корректировки позиций компонентов (каждая камера фокусируется только на одном компоненте), а одна – стационарная для видеоцентрирования. Непрерывную работу обеспечивает наличие рельса длиной до 1,5 м, поэтому изделие можно без осложнений включить в состав автоматической производственной линии с общим конвейером. Подготовительный лоток может предоставить не более 45 компонентов, а вибрационный питатель – максимум 5 видов. Принцип действия изделия заключается в том, что каждая головка с фиксаторами изымает элемент из ленты подачи и точно её фиксирует, при этом, если компонент зафиксирован неверно, что отслеживается оптическим устройством, то он сбрасывается. На координатном столе линейками закреплена плата, в которую вставляется деталь. CD-диск с программным обеспечением, комплект технической документации и сертификат завода предоставляется.

Автомат установки SMD компонентов с конвейером NEODEN 5 оснащается интегрированным контроллером. Сигнальная трехцветная лампа оповещает оператора следующим образом: зеленый цвет – норма, желтый – возможны неисправности, красный – работу надо прекратить.
