Лазерный маркировщик I.C.T-510L представляет собой высокоточную установку, специально разработанную для нанесения микромаркировки на SMD-компоненты и другие миниатюрные электронные элементы. Система предназначена для маркировки полупроводниковых микросхем, резисторов, конденсаторов, печатных плат и других компонентов поверхностного монтажа, где требуется исключительная точность и минимальные размеры маркировки. Принцип работы основан на локальном испарении материала поверхности под воздействием сфокусированного лазерного луча.

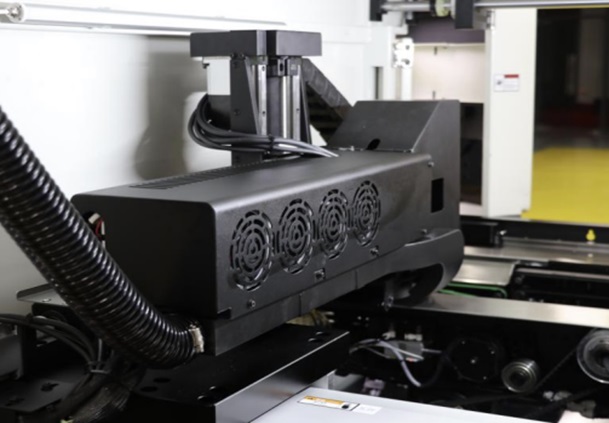

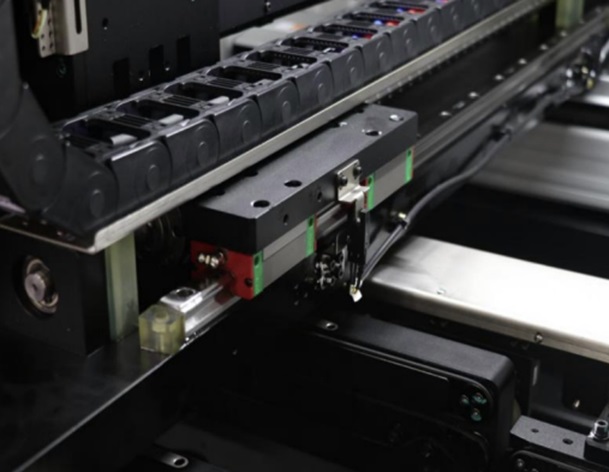

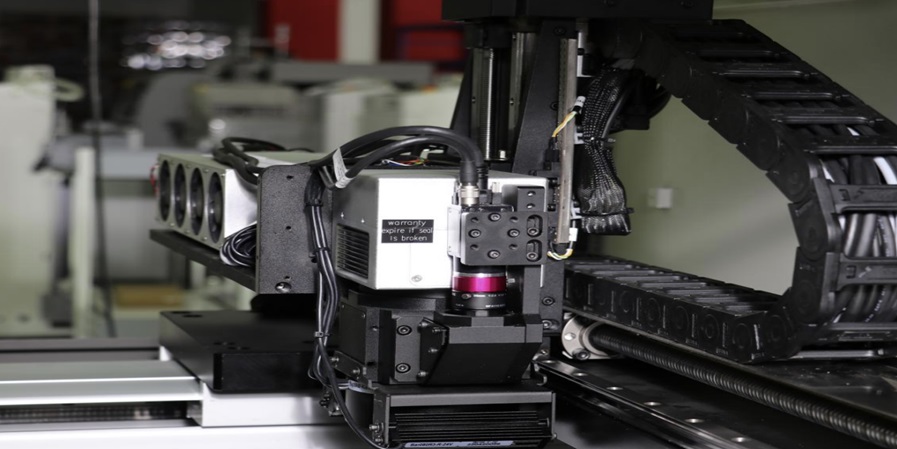

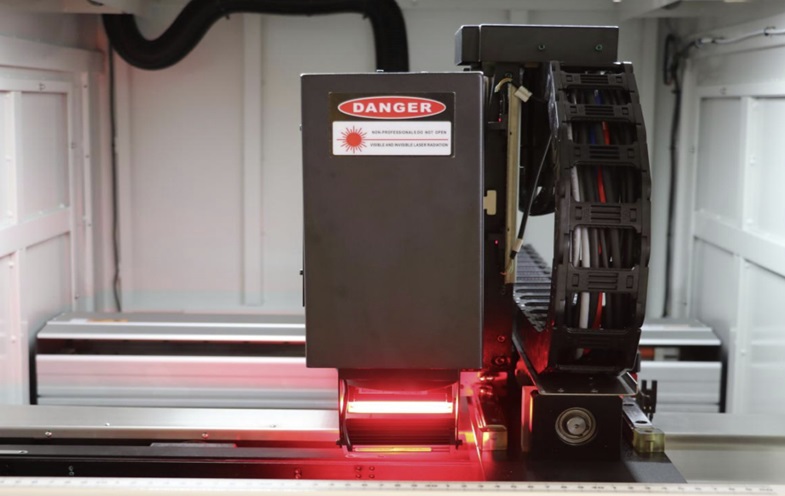

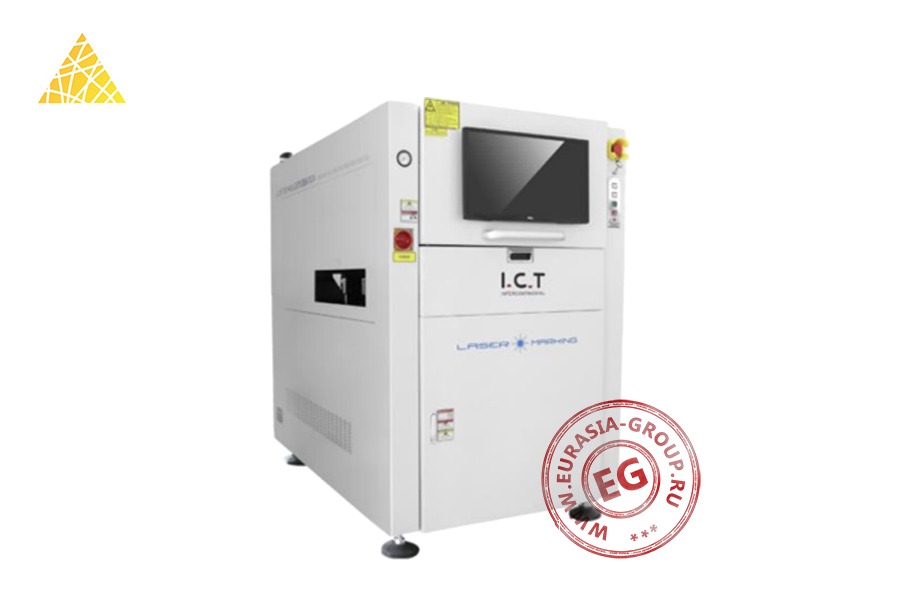

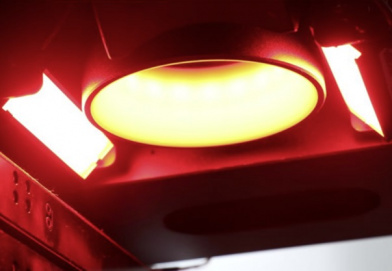

Установка I.C.T-510L выполнена в закрытом корпусе с интегрированным рабочим столом и системой визуального контроля. Оборудование оснащено различными типами лазерных источников, которые позволяют маркировать большинство типов материалов с оптимальными параметрами для каждого. Лазерные модули генерируют излучение с различными длинами волн, обеспечивая высокое качество маркировки на кремнии, керамике, пластике и металлических покрытиях компонентов. Система прецизионного позиционирования обеспечивает перемещение лазерной головки с микрометровой точностью. Рабочая камера оборудована системой видеонаблюдения с высоким разрешением для точного позиционирования компонентов и контроля качества маркировки.

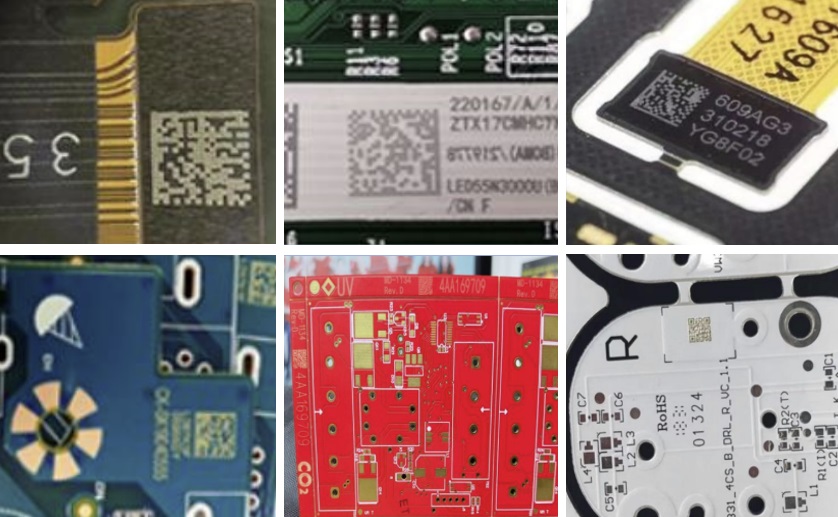

Установка I.C.T-510L позволяет наносить двумерные штрих-коды Data Matrix, QR-коды, серийные номера, логотипы и другую идентификационную информацию размером до долей миллиметра. Глубина маркировки регулируется в зависимости от материала и требований к долговечности нанесенной информации. Основными преимуществами системы являются отсутствие механического воздействия на хрупкие компоненты, высокая скорость обработки, возможность маркировки различных материалов без смены инструмента благодаря разнообразию лазерных источников, долговечность нанесенной маркировки и соответствие требованиям прослеживаемости в электронной промышленности.
| Модель | I.C.T-510L | |
| Тип лазера | УФ, зеленый, волоконный, CO₂ | |
| Подъем лазера по оси Z | Автоматический | |
| Длина волны лазера (нм) | УФ | 355 |
| Зеленый | 532 | |
| Волоконный | 1064 | |
| CO₂ | 10 600 | |
| Мощность лазера (Вт) | УФ | 3 (опция: 5/10) |
| Зеленый | 10 | |
| Волоконный | 20 | |
| CO₂ | 30 | |
| Размер печатной платы PCB (мм) | 510 х 460 | |
| Область маркировки (мм) | 510 х 460 | |
| Точность маркировки (мм) | ±0,05 | |
| Высота поверхности PCB (мм) | Верхняя часть | <25 |
| Нижняя часть | <20 | |
| Функция переворота PCB | Н/Д | |
| Толщина PCB (мм) | 0,5-10 | |
| Скорость маркировки (мм/с) | <6000 | |
| Применимые материалы | Медные/алюминиевые поверхности, чернила PCB | |
| Система позиционирования | CCD + MARK | |

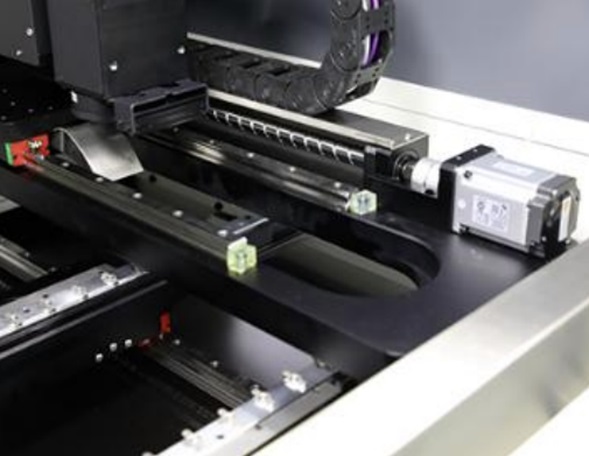

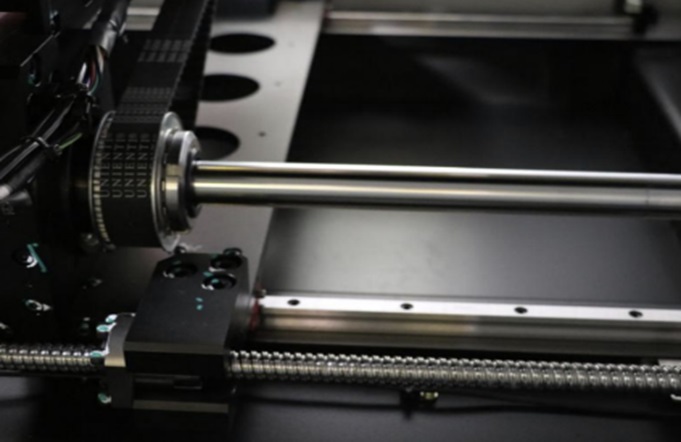

| Режим работы | Перемещение лазера по X/Y | |
| Типы 1D-кодов | Code 39, Code 25, Code 93, Code 128, EAN-13, EAN-8, ISBN и др. | |
| Типы 2D-кодов | Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K и др. | |
| Размер 2D-кода (мм) | 1,5 x 1,5-20 x 20 (мин. зависит от типа лазера) | |
| Типы шрифтов | TrueType, JSF, SHX, DMF | |
| Минимальная высота символов (мм) | 0,1-0,4 | |
| Форматы файлов | DXF, PLT, Excel, TXT | |
| Функция позиционирования | Автоматическое сканирование и позиционирование по 2/3/4 точкам | |
| Функция чтения кодов | Автоматическое считывание двумерных кодов | |
| Сохранение данных | ||
| Запись ошибок и сигнализация при невозможности чтения | ||
| Интеграция с системами | Совместимость с ERP/MES/SAP и другими системами для автоматического получения данных и генерации кодов | |

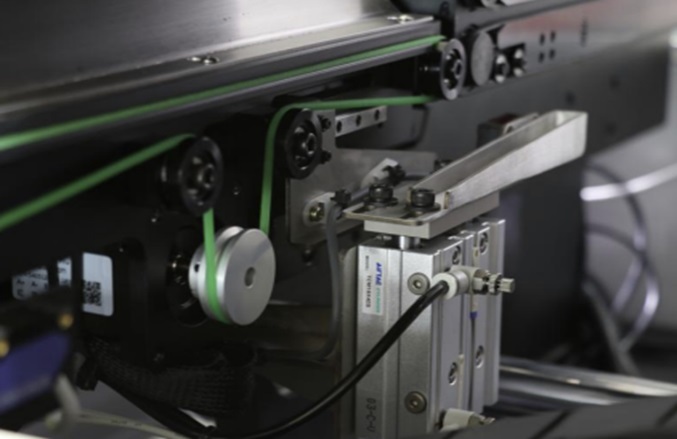

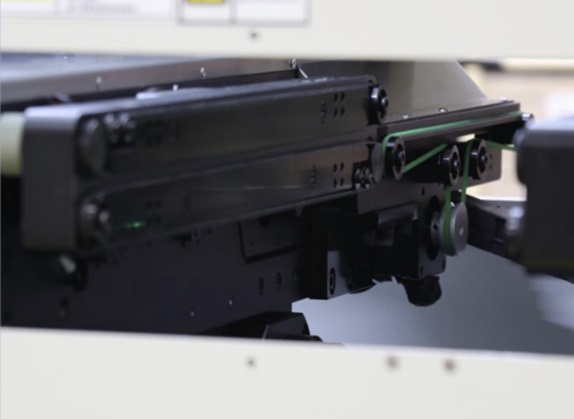

| Скорость конвейера (мм/мин) | 0-4500 | |

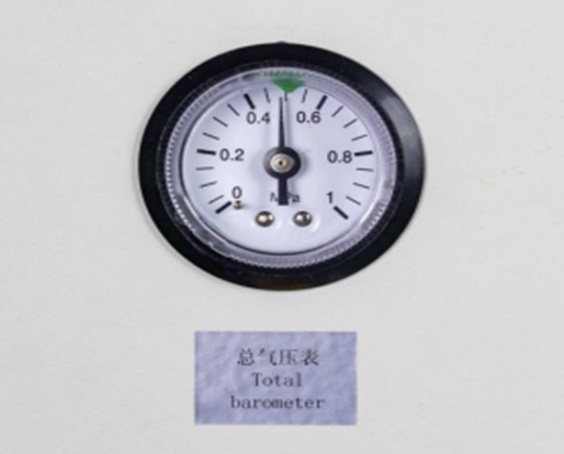

| Давление воздуха (МПа) | 0,5-0,6 | |
| Напряжение (В) / Частота (Гц) | 220/50-60 | |
| Общая мощность (Вт) | 3000 | |

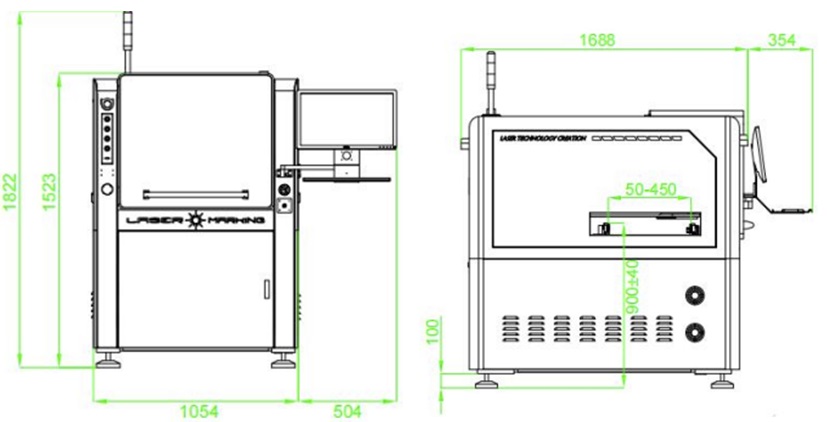

| Габаритные размеры (мм) | 1054 х 1470 х 1523 | |
| Вес (кг) | 800 | |
