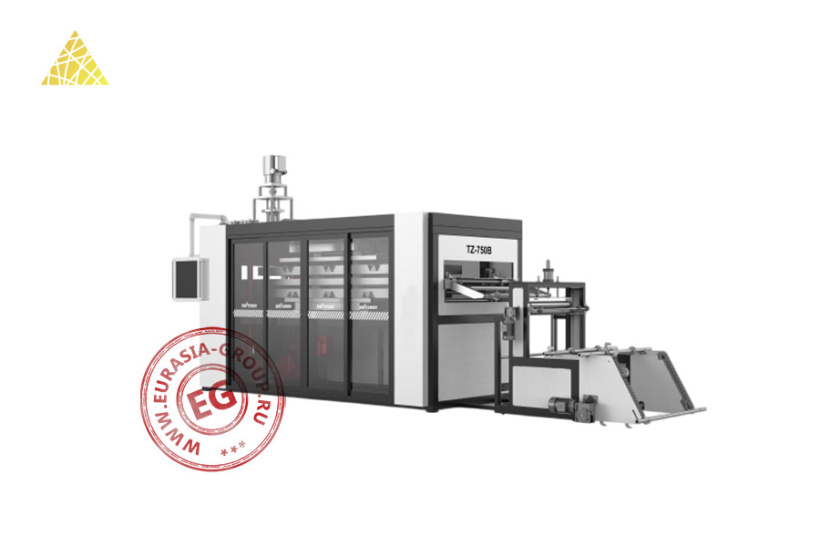

Гидравлическая термоформовочная линия TZ-750B представляет собой современный производственный комплекс, предназначенный для высокоточного изготовления пластиковых стаканов различного диаметра и конфигурации. Центральным элементом линии выступает формовочный блок с прозрачной защитной камерой, позволяющей визуально контролировать процесс. Гидравлическая система обеспечивает точное позиционирование формообразующих элементов и создает необходимое давление для качественного оформления изделий с четкой геометрией и стабильной толщиной стенок.
Электронный шкаф управления, интегрированный в конструкцию линии, оснащен сенсорной панелью с интуитивно понятным интерфейсом. Программное обеспечение позволяет оператору задавать и контролировать ключевые параметры процесса. Робот-манипулятор автоматизирует процесс извлечения готовых изделий из формы и их передачу на последующие этапы обработки, исключая риск деформации горячих стаканов при ручном извлечении. Укладчик стаканчиков обеспечивает их бережное штабелирование с оптимальным позиционированием для последующей упаковки. Линия включает оборудование для печати на стаканах. Система совместима с различными типами красителей и способна воспроизводить многоцветные изображения с высокой детализацией. Важным компонентом является шредер для термоформовки, измельчающий технологические отходы непосредственно в процессе производства. Дополнительный шредер для переработки обрезков листов PP гарантирует рациональное использование материалов и минимизацию отходов.
Одновинтовой экструдер обеспечивает стабильную подачу расплава полимера с точным контролем температуры по зонам. Компактная компоновка и модульный принцип организации линии TZ-750B позволяют оптимизировать производственные площади и при необходимости модернизировать отдельные участки. Конструкция предусматривает возможность быстрой смены формовочной оснастки для производства стаканов различного дизайна.
| Модель | TZ-750B |
| Поддерживаемое сырье | PP, PS, PE, PLA, биоразлагаемые материалы |
| Скорость формования (циклов/мин) | ≤ 28 |
| Привод | Пневматический + сервопривод |
| Площадь формования (мм) | 750 х 420 |
| Ширина листа (мм) | 550-790 |
| Глубина формования (мм) | ≤ 220 (обычно ≤ 180 ) |
| Рабочее давление (МПа) | 0.6-0.8 |
| Расход воздуха (л/мин) | 1200 |
| Требуемая производительность компрессора (л/мин) | 2200-3000 |
| Расход воды (м³) | ≤ 0.5 |
| Электропитание (В/Гц/Ф) | 380/50/3 |
| Мощность нагрева (кВт) | 135 |
| Общая мощность (кВт) | 165 |
| Вес (кг) | 8000 |
| Интерфейс оператора | Сенсорный экран 15 дюймов, Inovance |
| Контроллер температуры | PID-регулирование, точность ± 1℃ |
| Контакторы, кнопки | Scheider |
| Датчики | Autonics |
| Производительность (шт/ч) | 15 000 - 36 000 |
| Размер стаканов (мм) | 60-100 (возможна настройка) |
| Мощность (кВт) | 1.5 |
| Габаритные размеры (мм) | 3900 х 1500 х 900 |
| Вес (кг) | 1000 |
| Скорость захвата (циклов/мин) | 8-25 |
| Рабочее давление (МПа) | 0.6-0.8 |
| Электропитание (В/Ф) | 220/2 |
| Вес (кг) | 700 |
| Скорость печати (шт/ч) | 3600 |
| Диаметр печати (мм) | 20-85 |
| Длина печати (мм) | 20-200 |
| Давление газа (МПа) | 0.15 |
| Требуемое давление воздуха (Бар) | 5-7 |
| Мощность (кВт) | 5 |
| Габаритные размеры (мм) | 1500 х 1100 х 1700 |
| Вес (кг) | 1000 |
| Модель | TZB-50 |
| Производительность (кг/ч) | 300-800 |
| Максимальные размеры измельчения (мм) | 800 х 310 |
| Расстояние транспортировки (м) | 50 |
| Материал ножей | DC-53 |
| Количество неподвижных ножей (шт.) | 4 |
| Количество подвижных ножей (шт.) | 24 |
| Электрооборудование | Schneider |
| Электропитание (В/Гц) | 380/50 |
| Мощность (кВт) | 16 |
| Габаритные размеры (мм) | 1700 х 1300 х 2400 |
| Вес (кг) | 1800 |
| Модель | SWD120-1000 |
| Производительность (кг/ч) | 200-300 |
| Толщина изделия (мм) | 0.2-2.0 |
| Ширина валков (мм) | 1000 |
| Ширина фильеры (мм) | 800 |
| Диаметр одношнекового экструдера (мм) | 120 |
| Сырье | Гранулы PP, PS и дробленые материалы |
| Расход сжатого воздуха (м³/ч) | 1,5 |
| Рабочее давление сжатого воздуха (МПа) | 0.5-0.8 |
| Количество операторов (чел.) | 1-2 |
| Электропитание (В/Гц/Ф) | 380/50/3 |
| Мощность (кВт) | 250 |
| Требуемая площадь (мм) | 30 000 х 6000 х 5000 |
| Отношение длины шнека к диаметру (L/D) | 36:1 |
| Диаметр шнека (мм) | 120 |
| Материал шнека | Легированная сталь 38CrMoAIA, азотированная |
| Твердость после закалки | HB260-290 |
| Глубина азотированного слоя (мм) | 0.4-0.7 |
| Способ нагрева | Керамические нагреватели с вентиляторами |
| Управление | PLC с сенсорным экраном |
| Мощность нагрева (кВт) | 50 |
| Мощность двигателя (кВт) | 132 |
| Модель | TZB-400 |
| Производительность (кг/ч) | 100-200 |
| Количество неподвижных ножей (шт.) | 2 |
| Количество подвижных ножей (шт.) | 3 |
| Габаритные размеры (мм) | 1250 х 800 х 1380 |
| Вес (кг) | 950 |
