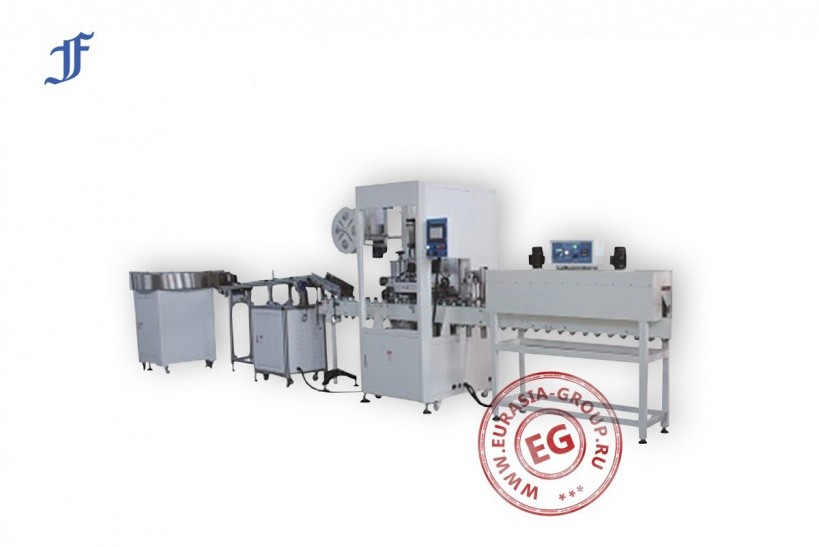

Станок для нанесения рукавных этикеток и упаковки

Станок для нанесения рукавных этикеток и упаковки относится к категории упаковочно-сортировочного оборудования, которое представляет собой автоматизированное электропневматическое устройство горизонтального типа непрерывного действия, служащее для укупорки и нанесения этикеток на мотки БОПП-плёнки, изоляционной ПВХ-плёнки, двустороннего скотча, ткани и иной аналогичной продукции.

Машина модели FR-TB200 для нанесения рукавных этикеток и упаковки смонтирована из модульных блоков, соединенных между собой кабельной трассой и подающими транспортёрами. Таковое конструкторское решение значительно облегчает возможный ремонт или необходимую замену компонентов. В частности, устройство подачи этикеток не зависит от системы их нанесения. Все части станка полностью изготовлены из нержавеющей стали, устойчивой к коррозии. Подача катушек в операционную зону осуществляется из загрузочного бункера округлой формы с бортами, внутри которого вращается лопасть, толкающая мотки к конвейеру. Оборотный пневматический захват производит перенос мотка из подающего конвейера в устройство фиксированной подачи, где мотки надёжно позиционируются. Упаковочный материал подаётся сверху с разматывающей катушки с помощью системы натяжения. Регулируемое нарезающее устройство оснащается двойным лезвием. После укупорки на маток наносится этикетка, что делается с помощью аналогичного оборотного захвата, который берёт этикетку и, путём оборота вокруг своей оси, накладывает её сверху на катушку. Далее моток в упаковке с этикеткой направляется в термический тоннель, где с помощью нагревательных элементов и потоков воздуха, осуществляется плотное обжатие мотка. В конечном итоге моток остужают пневматическим способом и выбрасывают его в сортировочную тару. Применяется сервопривод.

Оборудование FR-TB200 для нанесения рукавных этикеток и упаковки оснащается цифровым контроллером, панель управления которого имеет ЖК-экран сенсорного типа.
