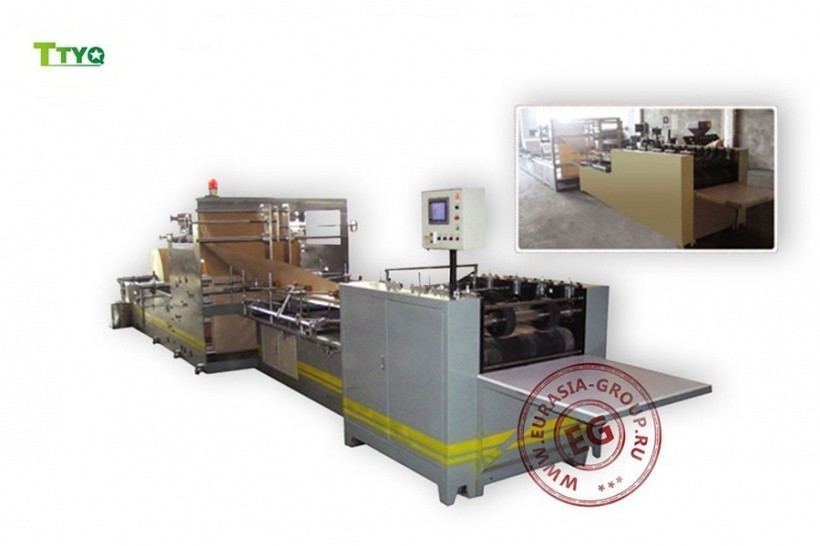

Станок для производства бумага пластиковых мешков

Станок для производства бумага пластиковых мешков представляет собой стационарное полуавтоматическое электропневматическое устройство горизонтального типа непрерывного действия, которое служит для массового производства 1…4-слойного упаковочно-фасовочного материала, в основном, для строительных смесей (например, цемент). Однако, мешки также могут быть использованы для непродолжительного хранения и транспортировки зерна, комбикормов, неагрессивных химических веществ и т.п. В качестве исходного сырья используется плотная крафт-бумага.

Оборудование серии FD600 для изготовления бумажных мешков включается в работу от трёхфазной сети 380В, 50Гц, и конструктивно формируется по модульному принципу. Основные исполнительные инструменты изготовлены из углеродистой стали. Принцип действия заключается в последовательном формировании рукава, нарезании заготовок и образовании днища мешка. Среди элементов оборудования: осевой вентилятор модели 100FZY2-S, основной частотный преобразователь (DELTA) мощностью 5.5KW, кодер модели HBA-6G5-30F600B, воздушный выключатель 1P DZ47-D16-2, воздушный выключатель 3P DZ47-D30-3, переключатель питания MYT50-242424, реле промежуточные (ZHENGTAI) HH52P/24В, контактор переменного тока CJX2-5011, фотоэлектрические переключатели (KONTEC) WS-C2G-S, бесконтактные переключатели JI2-D4NK, синхронизатор передач и ремня 96:24 и др. В качестве вспомогательного оборудования нередко задействуется швейное устройство модели GK8-2.

Машина FD600 для производства бумажных мешков ведёт автоматический подсчёт готовой продукции. Длина сумки регулируется. Управление осуществляется с помощью PLC от компании DELTA. Конструктивно пульт выполнен в виде управляющей панели на вертикальной опоре (предусмотрены кнопки, аварийной блокировка, индикатор питания, двухпозиционная поворотная ручка, LCD-монитор). Оповещение о возникновении нештатных ситуаций осуществляет сигнальный светильник.
