Аппарат для сварки звеньев цепи CBW25 – это стационарный малогабаритный автоматический электропневматический металлообрабатывающий станок непрерывно-поточного действия горизонтального типа, предназначенный для эксплуатации на предприятиях, связанных с массовым производством цепей из металлической проволоки. Непосредственная задача изделия заключается в автоматизации процесса сварки поочередно каждого звена цепи.

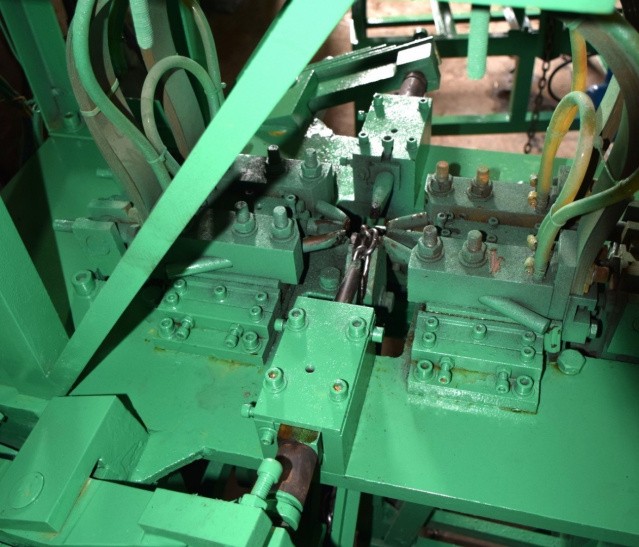

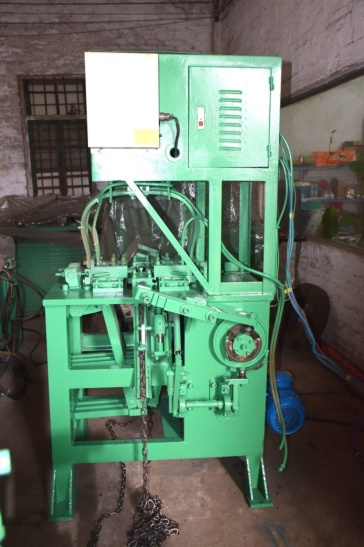

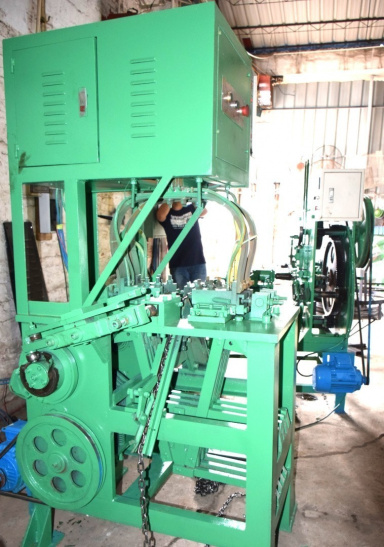

Автоматический станок для сварки звеньев цепи CBW25 изготовлен в виде специализированного рабочего стола, над которым смонтирован металлический ящик с элементами сварочной системы. Опоры стола при необходимости могут крепиться к полу анкерными болтами. Предварительно сформированная цепь автоматически втягивается в открытую операционную зону станка по наклонному каналу. Очередное звено выводится к горизонтальным зажимам, где фиксируется ними с двух сторон таким образом, чтобы стык был подан кверху. Боковой фиксатор представляет собой коробчатый патрон, в который заправлен сплюснутый металлический стержень. Оживало стержня подбирается в соответствии с размером сечения проволоки свариваемого звена. Приводной мотор управляет маховиком. Вращательное усилие маховика, которое передается на эксцентриковый вал через блок сцепления, преобразуется в горизонтальное перемещение штока. Сварка выполняется двумя парами электродов, которые автоматически смыкаются сразу же после фиксации звена. Электроды в паре направлены под углом, форма каждого электрода в виде зубила. Сила давления электродов на деталь обеспечивается элементами пневматики. Изделие может работать только при наличии внешнего источника подачи воздушного давления (компрессор – опция). После сварки электроды отводятся, фиксаторы разжимаются, и цепь протягивается далее, после чего цикл повторяется. Операционная зона подсвечивается лампой. Комплект ЗИП, сборник эксплуатационных инструкций и сертификат международного образца предоставляются.
Машина для сварки звеньев цепи CBW25 управляется с помощью надежно изолированных цепей электрооборудования, а непосредственно управление сварочным аппаратом осуществляется с помощью системы на платформе цифровых технологий.
| Модель | CBW25 |
| Диаметр цепей | ≤ Φ3,5 |
| Дополнительные функции | Снятие заусенцев (по требованию заказчика) |
