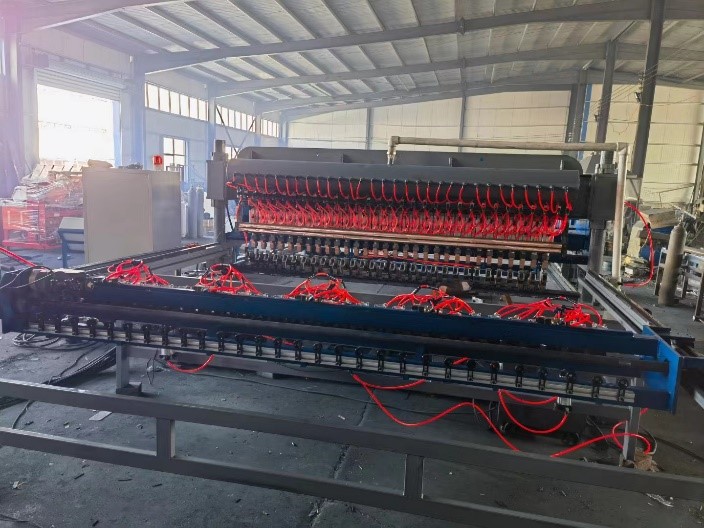

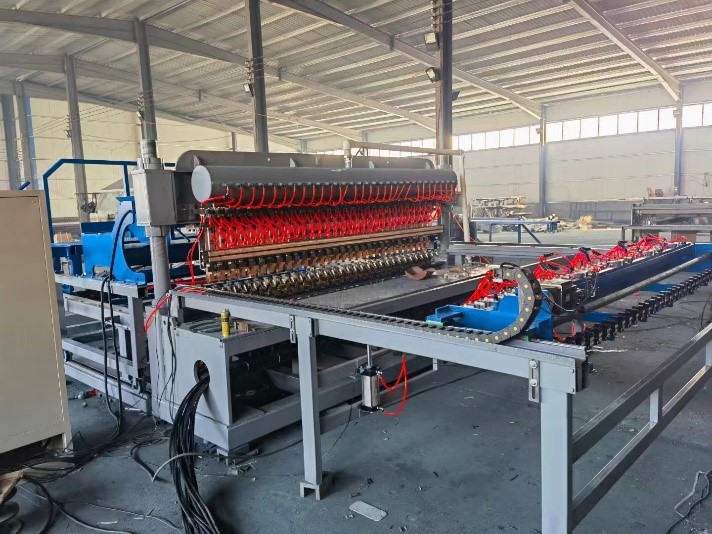

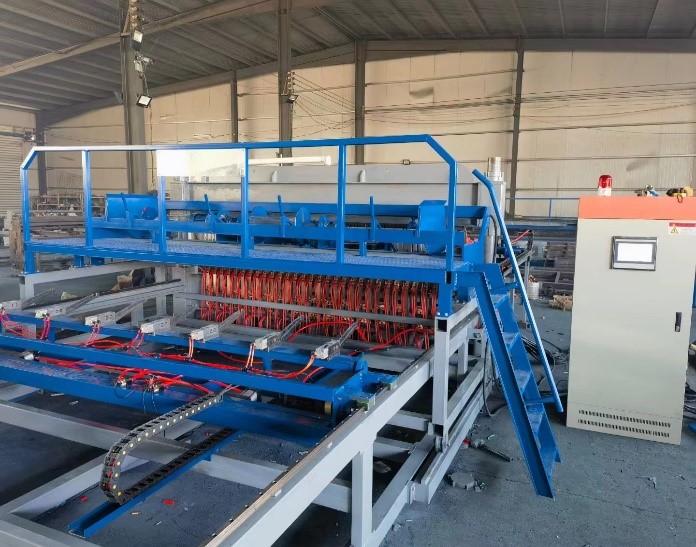

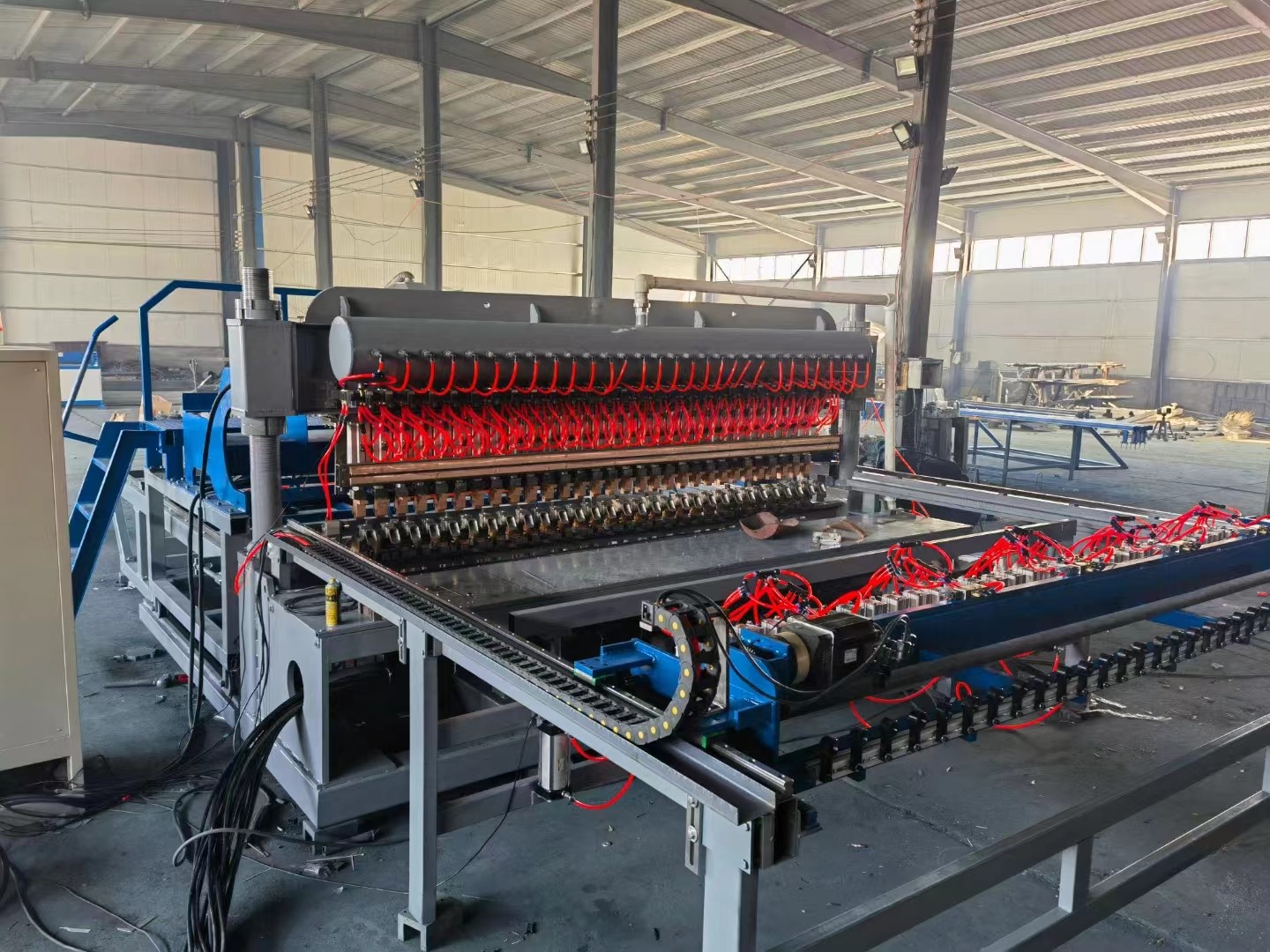

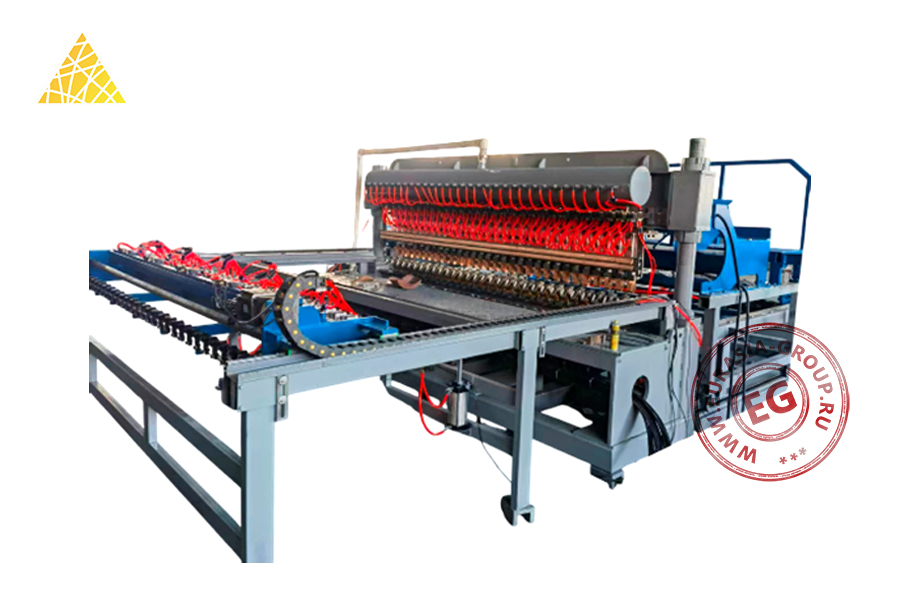

Линия S2400 предназначена для автоматизированного производства сварной арматурной сетки методом контактной точечной сварки. Оборудование применяется в строительной индустрии для изготовления армирующих сеток, используемых при возведении железобетонных конструкций, стяжек полов, укреплении кирпичной кладки. Линия решает задачу массового производства стандартизированной сетки с заданными параметрами ячеек и диаметром проволоки.

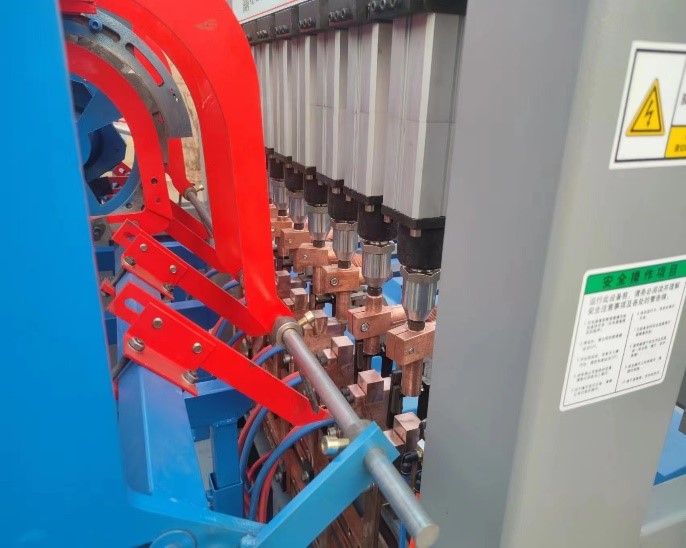

Производственный процесс основан на автоматической подаче и позиционировании проволочных прутков. Продольные стержни подаются через направляющие системы и фиксируются в рабочей зоне. Поперечные прутки укладываются перпендикулярно с заданным шагом. В точках пересечения происходит контактная сварка посредством двенадцати сварочных цилиндров, которые одновременно прижимают и сваривают пересечения. Пневматическая система обеспечивает равномерное прижатие по всей ширине, создавая стабильное усилие сжатия. После сварки готовая секция сетки автоматически транспортируется к зоне выгрузки, и цикл повторяется.
Экономическая выгода достигается за счет высокой скорости производства и минимизации отходов материала. Точное позиционирование проволоки исключает перерасход арматуры. Одновременная сварка множества точек значительно сокращает время цикла по сравнению с поочередной сваркой. Повышение эффективности обеспечивается непрерывным производственным процессом без необходимости частых переналадок. Улучшение качества продукции достигается благодаря стабильным параметрам сварки и равномерному прижатию всех узлов. Снижение трудозатрат происходит за счет автоматизации основных операций – оператор контролирует процесс, а не занимается ручным трудом.
| Модель | S2400 | |
| Производительность (сварок/мин) | До 50 | |
| Ширина сварки (мм) | 2400 | |
| Длина сварки (мм) | 6000 | |
| Диаметр проволоки для сварки (мм) | 6-12 | |
| Минимальный шаг сварки (мм) | 200 x 200 | |
| Размер медных контактных пластин (снизу/сверху) (мм) | 40 x 80 | |
| Управление | Система на базе ПЛК | |
| Протяжка сетки | Сервопривод с циклической подачей | |
| Сварка | 12 цилиндров, пневматическое прижатие | |
| Электроящик (шт.) | 1 | |
| Трансформаторы (шт.) | 6 (водяное охлаждение) | |
| Количество сварочных точек (шт.) | 12 | |
| Основной блок сварки (шт.) | 1 | |
| Направляющая | Количество (шт.) | 2 |
| Габаритные размеры (мм) | 4000 x 1200 x 800 | |
| Габаритные размеры каркаса (мм) | 2600 x 1600 x 1500 | |
| Габаритные размеры бункера (мм) | 3000 x 1200 x 1300 | |
| Габаритные размеры электроящика (мм) | 800 x 600 x 1500 | |
| Габаритные размеры устройства для подачи проволоки (мм) | 2800 x 500 x 500 | |
| Габаритные размеры (мм) | 3000 x 1800 x 1100 | |
| Вес (кг) | 4500 | |
