Автоматическая линия для производства сварной сетки OM-1700Q

Распечатать

Автоматическая линия для производства сварной сетки OM-1700Q

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Скорость сварки (раз/мин)

40
Шаг продольных прутков (мм)

200
Шаг поперечных прутков (мм)

500

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

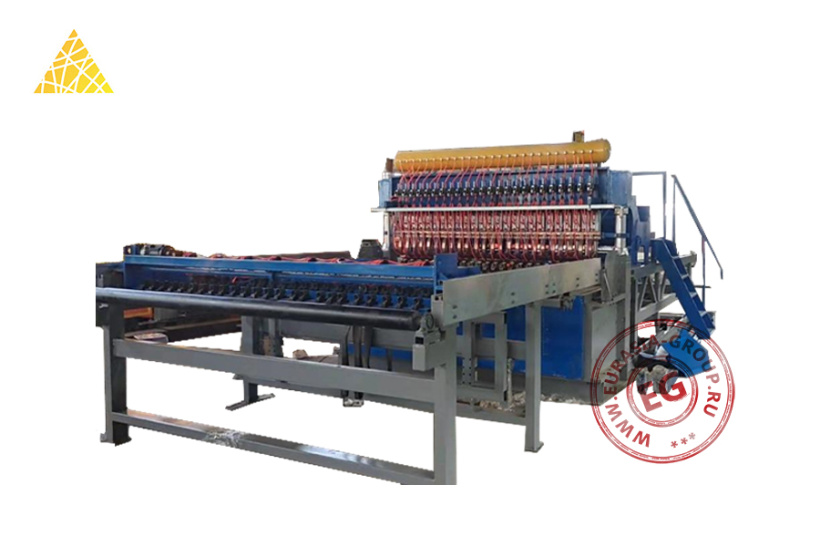

Автоматическая линия для производства сварной сетки OM-1700Q – это промышленное оборудование, предназначенное для среднесерийного изготовления арматурного каркаса различных размеров и конфигураций. Установка применяется в строительной и дорожной индустрии, а также в сельском хозяйстве для строительства загонов и защитных конструкций. На OM-1700Q массово производятся как стандартные, так и заказные сетки.

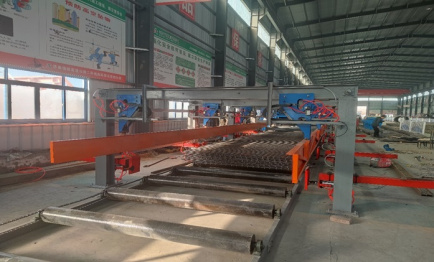

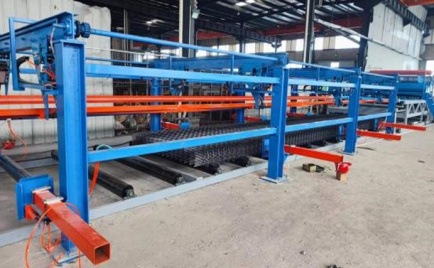

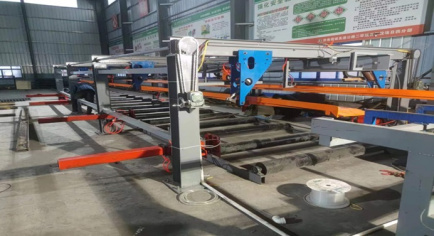

Линия OM-1700Q состоит из интегрированных модулей, выполняющих определенную функцию для создания сварной сетки. Сначала на платформе автоматически раскладываются заранее нарезанные продольные прутки. Потом подаются из специальных бункеров поперечные прутки одного размера и укладываются на продольные прутья перпендикулярно. Вся арматура проходят через систему выравнивания и фиксации, чтобы обеспечить ровную сетку. Далее автоматическое оборудование с высокой скоростью и точностью производит в местах пересечения прутков точечную сварку.

Управление автоматическим процессом изготовления сетки осуществляется ПЛК посредством современного компьютеризированного интерфейса – простого в эксплуатации и программировании параметров сетки. Линия оборудована системами безопасности, включающими маркировку, защитные ограждения и системы аварийного отключения.

Модель	OM-1700Q
Ширина карты	1700 мм (регулируемая)
Длина готовой карты	4000 мм (регулируемая)
Диапазон диаметров проволоки	4-8 мм
Шаг продольных прутков	100-200 мм
Шаг поперечных прутков	50-500 мм
Скорость сварки	0-40 раз/мин
Метод подачи продольной проволоки	Заранее нарезанная (вручную)
Метод подачи поперечной проволоки	Заранее нарезанная (автоматически из бункера)
Давление компрессора	≦0,8 МПа
Количество сварных точек	18 шт.
Трансформаторная мощность	150 кВА x 5 шт.
Питание	380 В / 50 Гц
Занимаемая площадь	15 х 6 м
Вес	8000 кг
