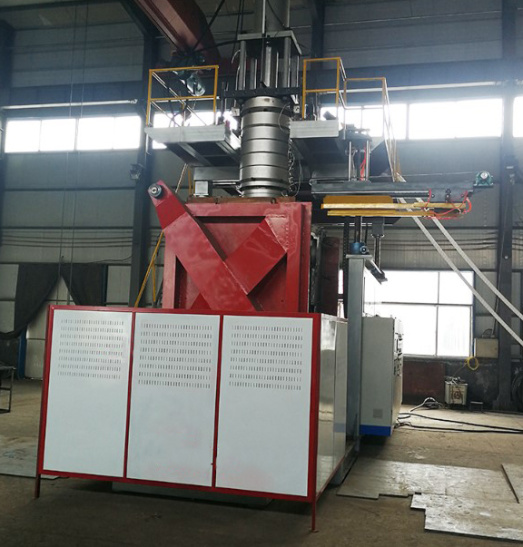

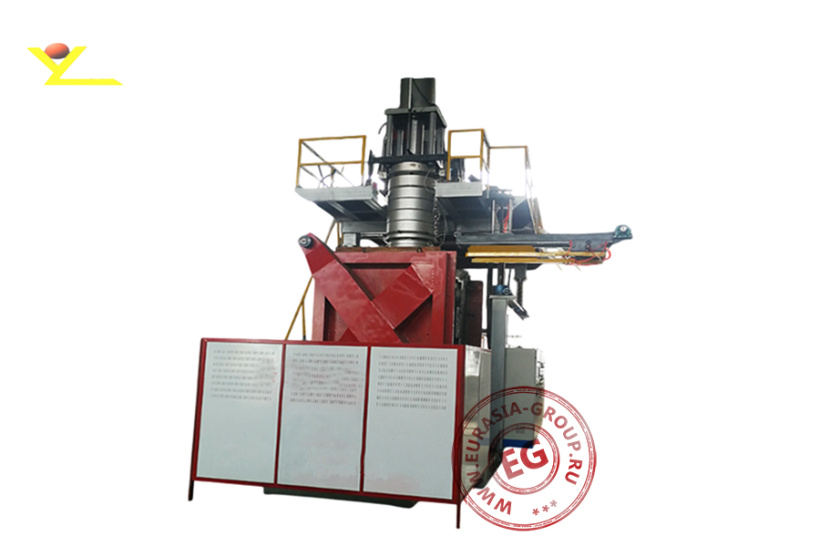

Экструзионная выдувная машина SJZK представляет собой промышленное оборудование, предназначенное для производства крупногабаритных пластиковых изделий, в частности поддонов. Данная установка сочетает процессы экструзии и выдувного формования для создания полых пластиковых конструкций.
Машина SJZK состоит из нескольких ключевых узлов: экструзионного блока с шнековой системой подачи, выдувной головки, станции формования с пресс-формами и системы управления. Экструдер расположен в верхней части конструкции и отвечает за плавление и гомогенизацию полимерного сырья. Расплавленный материал подается через головку, формируя полый рукав заготовки. Процесс производства начинается с загрузки полимерного сырья в бункер экструдера. После плавления и гомогенизации материал выдавливается через кольцевую головку, формируя трубчатую заготовку (парисон). Заготовка опускается в раскрытую пресс-форму, которая затем смыкается. В заготовку подается сжатый воздух, который раздувает ее, прижимая к стенкам формы. После охлаждения и затвердевания готовое изделие извлекается.

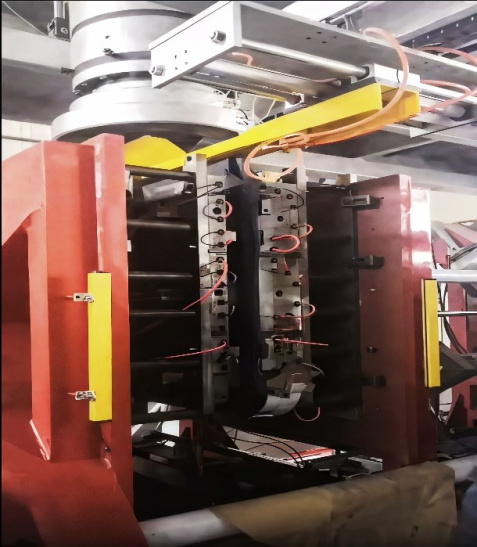

Рабочая зона машины SJZK оснащена системой зажима и смыкания форм с гидравлическим приводом. Особенностью данной модели является усиленная конструкция узла смыкания, рассчитанная на производство массивных поддонов с высокой несущей способностью. Машина имеет многоуровневую платформу для обслуживания экструдера и системы управления. Интегрированная система охлаждения обеспечивает оптимальный температурный режим для формуемых изделий. Установка спроектирована с учетом эргономики и безопасности обслуживания. Защитные экраны предотвращают контакт операторов с нагретыми элементами и движущимися частями.
| Модель | SJZK |
| Максимальный объем изделия (л) | 1000 |
| Смазка | Смазка форм с помощью масленки |
| Мощность серводвигателя масляного насоса (кВт) | 7,5 |
| Среднее энергопотребление (кВт) | 220 |
| Общая мощность (кВт) | 290 |
| Габаритные размеры (мм) | 9600 х 5300 х 6800 |
| Вес (кг) | 48 000 |
| Внутренний диаметр шнека (мм) | 100 |
| Средний диаметр шнека (мм) | 100 |
| Внешний диаметр шнека (мм) | 100 |
| Тип шнека | Энергосберегающий шнек с разделительным смесителем |
| Тип цилиндра | Конструкция с принудительной подачей |
| Соотношение длины к диаметру шнека | 28:1 |
| Материал цилиндра и шнека | Высококачественная азотированная сталь 38CrMoALA |
| Скорость вращения шнека (об/мин) | 5-90 |
| Регулировка | Вперед/назад/вверх/вниз |
| Привод шнека | Двигатель, редуктор 280 |
| Нагрев | Инфракрасные нагревательные кольца |
| Точность контроля температуры (%) | ±1 |
| Количество охлаждающих вентиляторов | 15 |
| Охлаждение | Водяное охлаждение |
| Мощность двигателя (кВт) | 55, 3 фазы |
| Мощность нагрева (кВт) | 40 |
| Конструкция | Многопоршневая система блокировки формы |
| Направляющие | Линейные шариковые направляющие |
| Размеры плиты (мм) | 1600 х 1600 |
| Максимальный размер формы (мм) | 1400 х 1700 |
| Ход открытия формы (мм) | 1800 |
| Расстояние между плитами (мм) | 650-2400 |
| Усилие блокировки формы (кН) | 1000 |
| Диапазон толщины формы (мм) | 650-1150 |
| Крепление формы | Прижимные пластины |
| Контроль хода открытия/закрытия | Контроль точек остановки, медленного открытия/закрытия |
| Фотоэлектрическая защита | Фотоэлектрические защитные выключатели |
| Тип головки | Аккумуляторный тип |
| Материал головки | 38CrMoALA |
| Объем аккумулятора (л) | 40 |
| Объем одного впрыска (кг) | 30 |
| Максимальная скорость впрыска (кг/с) | 1,6 |
| Контроль хода впрыска | Электронный датчик + концевой выключатель |
| Давление впрыска (кг/см²) | 60-140 |
| Размер отверстия формы (мм) | 500-7501 |
| Регулировка толщины | Внутренняя/внешняя |
| Осевое смещение (мм) | ±5 |
| Нагрев | Инфракрасный контроль |
| Точность контроля нагрева (%) | ±1 |
| Количество зон контроля температуры | 8 |
| Мощность нагрева (кВт) | 30 |
| Тип | Стандартный нижний выдув |
| Контроль хода иглы | Концевой выключатель |
| Контроль подачи воздуха | Есть |
| Охлаждение иглы | Водяное охлаждение |
| Поддержка заготовки | Есть |
| Регулировка положения иглы | Вперед/назад, влево/вправо, вверх/вниз |
| Привод | Электричесикй/ гидравлический |
| Направляющие | Линейные шариковые направляющие |
| Контроль температуры | Интеллектуальный контроль с сигнализацией |
| Защита от перегрузки | Защита от электрических аномалий |
| Управление действиями | ПЛК |
| Интерфейс управления | Цветной сенсорный экран |
| Таймеры | Управление через сенсорный экран |
| Максимальное давление (кг/см²) | 160 |
| Контроль давления | Пропорциональный контроль давления (0-999) |
| Мощность основного двигателя (кВт) | 45 |
| Контроль направления | Клапаны AIRTEC |
| Максимальное давление воздуха (кг/см²) | 8 |
| Расход воздуха (м³/мин) | 2.5 |
| Контроль давления | Независимый |
