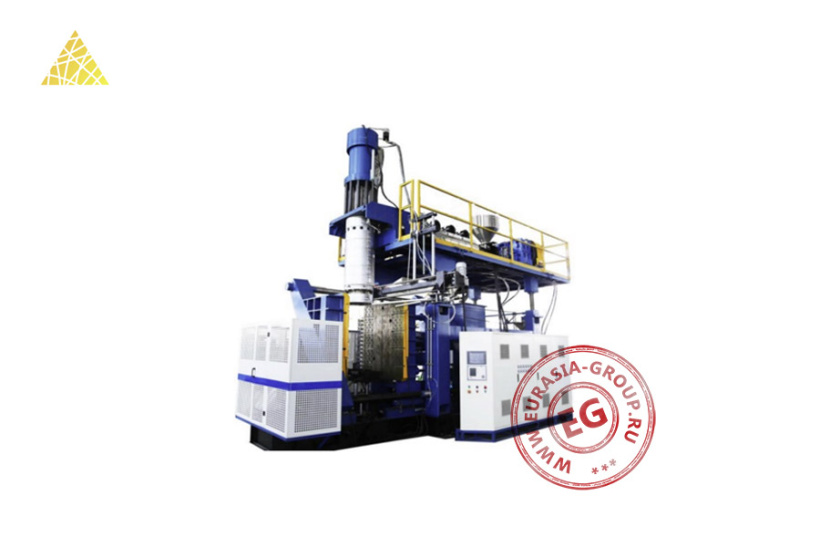

Экструзионная выдувная машина BSM120N-300 представляет собой производственный комплекс, специализированный для изготовления крупногабаритных пластиковых бочек методом экструзионно-выдувного формования. Оборудование отличается вертикальной компоновкой с многоуровневым расположением основных технологических узлов. Конструктивно установка состоит из прочной станины, на которой размещены формовочный блок, экструзионная система и гидравлический привод. Верхний уровень оснащен экструзионной головкой с аккумулятором расплава, обеспечивающим равномерное распределение материала при формировании заготовки. Вертикальное расположение экструзионного узла способствует естественному движению расплава.
Технологический процесс осуществляется на основе непрерывной экструзии полимерного материала с формированием полой трубчатой заготовки, которая затем раздувается в форме под давлением воздуха. Формовочный блок оснащен гидравлической системой смыкания, создающей необходимое усилие для надежной фиксации формы во время раздува. Система управления базируется на промышленном программируемом контроллере с выводом информации на панель оператора. Интерфейс обеспечивает интуитивно понятное управление всеми параметрами процесса и оперативную диагностику состояния узлов машины.

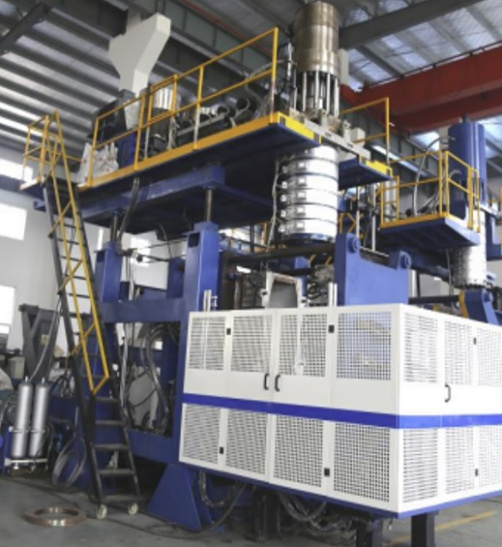

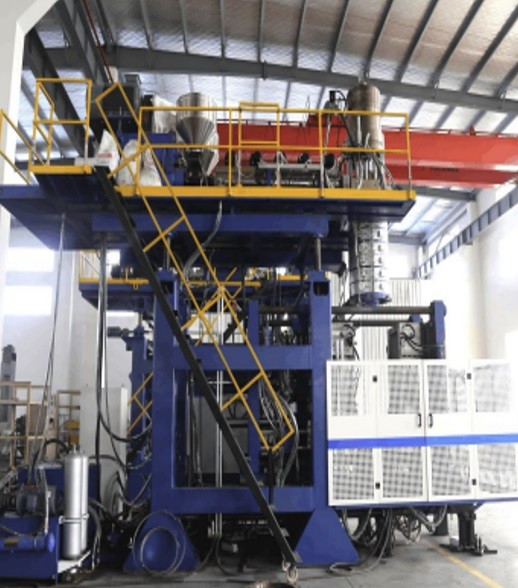

Экструзионная выдувная машина BSM120N-300 разработана с учетом требований безопасности: рабочая зона оборудована защитными ограждениями, а система аварийной остановки позволяет мгновенно прекратить работу при возникновении нештатных ситуаций. Прочная рамная конструкция с лестницами и площадками обслуживания обеспечивает удобный доступ технического персонала ко всем узлам оборудования.
| Модель | BSM120N- 300 |
| Производительность (шт/ч) | 22-25 |
| Производительность (HDPE) (кг/ч) | 280 |
| Максимальный объем изделия (л) | 300 |
| Материал цилиндра | 38CrMoAIA с азотированием |
| Диаметр шнека (мм) | 120 |
| Материал шнека | 38CrMoALA |
| Удлинение шнека | 28:1 |
| Привод | Редуктор + AC-двигатель + ЧРП |
| Количество зон нагрева | 5 |
| Нагреватели | Керамические + датчик расплава |
| Мощность вентиляторов охлаждения (кВт) | 0,13 х 5 |
| Тип головки | Аккумулирующая с выталкиванием |
| Объем аккумуляции (л) | 20 |
| Максимальный вес выталкивания (кг) | 15 |
| Максимальный диаметр головки (мм) | 500 |
| Контроль температуры | Датчик типа K + PLC |
| Усилие смыкания (кН) | 1500 |
| Размер плит (мм) | 1400 х 1800 |
| Ход плит (мм) | 720-1800 |
| Механизм движения | Линейные направляющие + цилиндры |
| Максимальная толщина формы (мм) | 610-880 |
| Тип выдува | Нижний штифт |
| Регулировка штифта | Ручная (вверх/вниз) |
| Клапаны | AIRTAC |
| Контроллер | ПЛК |
| Система PARISON | Итальянская GEFRAN |
| Сенсорный экран | GEFRAN |
| Аварийная остановка + сигнальная лампа | Есть |
| Робот-манипулятор | Ножничного типа |
| Электропитание (В/Гц/ф) | 380/50/3 |
| Мощность нагрева экструдера (кВт) | 30 |
| Мощность двигателя экструдера (кВт) | 110 |
| Мощность сервонасоса (кВт) | 22 |
| Мощность сервопривода контроля толщины (кВт) | 5,5 |
| Мощность нагрева головки (кВт) | 30 |
| Мощность вентиляторов охлаждения (кВт) | 0,6530 |
| Общая мощность (кВт) | 198 |
| Среднее потребление мощности (кВт) | 6 |
| Габаритные размеры (мм) | 6800 х 3600 х 5500 |
| Вес машины (т) | 30 |
| Тип | С открытым верхом |
| Объем (л) | 227 |
| Полость | Одинарная |
| Материал | Алюминий |
| Высота подъема (мм) | 6000 |
| Мощность (л.с.) | 7,5 |
| Производительность (кг/ч) | 800-1200 |
| Количество стационарных ножей (шт.) | 4 |
| Количество поворотных ножей (шт.) | 27 |
| Мощность (л.с.) | 50 |
| Емкость бункера для материала (кг) | 200 |
| Мощность (кВт/л.с.) | 4/5 |
| Длина (мм) | 5000 |
| Высота (мм) | 1900 |
| Хладагент | R410A |
| Способ охлаждения | Воздушное |
| Мощность (л.с.) | 50 |
| Производительность (м³/мин) | 5 |
| Давление (бар) | 10 |
| Мощность (кВт) | 37 |
| Диаметр гранул (мкм) | 1 класс очистки | 0,01 |
| 2 класс очистки | 0,001 | |
| 3 класс очистки | 0,0001 |
