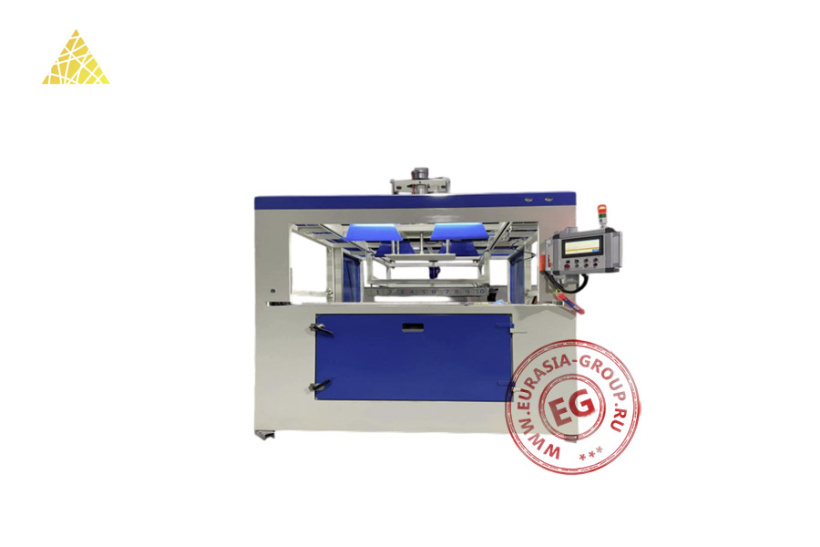

Вакуумно-формовочный станок ZW3515 представляет собой компактную производственную установку для изготовления изделий методом вакуумного формования. Оборудование построено по вертикальному принципу с рациональным расположением основных технологических узлов. Основа конструкции - прочная станина со встроенным вакуумным столом. В верхней части размещена система нагрева с инфракрасными излучателями, обеспечивающими равномерный прогрев заготовки. Рабочая зона оснащена механизмом фиксации листового материала с пневматическим приводом зажимов.
Формование изделий осуществляется при помощи вакуумной системы с высокопроизводительным насосом. Распределение разрежения происходит через равномерно расположенные в столе технологические отверстия. Система охлаждения включает вентиляторы направленного действия для интенсивного остывания готовых изделий. Управление станком организовано через эргономичную панель с цифровым дисплеем. Электронная система контролирует все параметры технологического процесса. Защитные механизмы предотвращают запуск оборудования при открытых ограждениях рабочей зоны.
Конструкция предусматривает быструю смену формообразующей оснастки. Обслуживание узлов станка производится через технологические люки с удобным доступом. Мобильность оборудования обеспечивается установкой на колесные опоры с фиксаторами. Станок находит применение в производстве малогабаритных изделий из термопластичных материалов: упаковки, деталей бытовой техники, рекламной продукции, элементов отделки.
| Модель | ZW3515 | |
| Устройство для подачи материала | Пневматический переворачивающее устройство | |
| Максимальная эффективная площадь нагрева (мм) | 3500х1500х700 | |
| Подходящие материалы для машины (мм) | ABS, PP, HIPS, PVC, PC (толщина 2 – 10) | |
| Корпус электропечи | Нержавеющая сталь | |
| Верхняя нагревательная печь (Вт) | 650 | |
| Нижняя нагревательная печь (Вт) | 650 | |

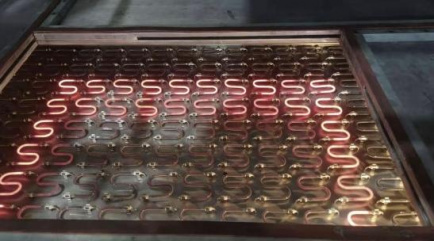

| Нагревательный элемент | S-образная нагревательная трубка | |
| Материал S-образной нагревательной трубки | Углеродное волокно | |
| Срок службы нагревательного элемента (ч) | >5000 | |
| Размер нагревательной поверхности (мм) | 3600х1600 | |
| Система контроля температуры | Микрокомпьютерный стабилизированный модуль, 1 контроллер для 1 рецепта с хранением температурного контроля | |
| Вакуумная система | Оснащена быстро- и медленно-отсасывающим вторичным вакуумом, с резервуаром для хранения газа, внешним источником вакуума | |

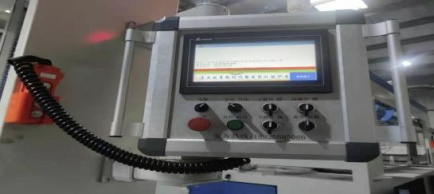

| Система управления | PLC (HuiChuan) + сенсорный экран | |
| Система безопасности | Инфракрасный датчик (оптические решётки), отключение питания при открытии двери | |
| Функция отвод тепла из формующей камеры | Вентилятор для отвода тепла | |
| Функция предотвращения удара | Оптической защиты от удара с отдельно регулируемым пневматическим клапаном | |
| Функция продувки | Управление клапаном под давлением воздуха | |
| Способ охлаждения | Воздушное охлаждение с распылением | |
| Способ формовки матриц | Нагревание с использованием рельефных матриц | |
| Параметры электропитания (В) | 380 | |
| Воздушный источник | Источник сжатого воздуха (мм) | DN32 |
| Давление (МПа) | 0,6 – 0 8 | |
| Водный источник | Источник сжатого воздуха (мм) | DN25 |
| Давление (МПа) | 0,2 | |
| Температура окружающей среды в цехе (°C) | 20 – 50 | |
| Максимальная нагрузка (т / м²) | 1 | |

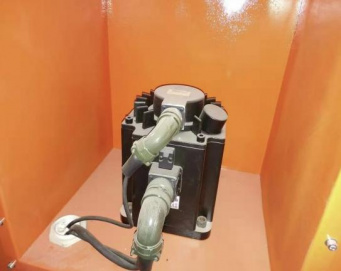

| Серводвигатель для верхней формы (кВт) | 1,8 | |
| Серводвигатель для нижней формы (кВт) | 5,5 | |
| Максимальная общая мощность электроэнергии (кВт) | 300 | |
| Общая мощность верхнего и нижнего электронагревателя (кВт) | 280 | |
| Габаритные размеры (мм) | 4900х4400х3200 (включая верхнюю форму 4200, ориентировочно) | |
| Вес (без матриц) (кг) | 10000 | |
