Линия для производства шлангов GR1000 представляет собой высокоскоростную специализированную машину, предназначенную для изготовления гладких пластиковых шлангов, армированных углеродным волокном. Комплекс применяется в строительстве и химической отрасли.

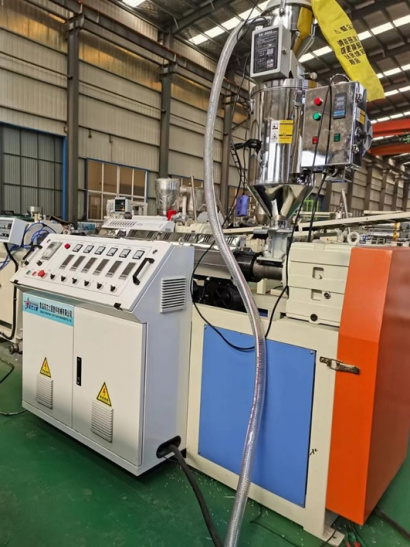

Линия GR1000 состоит из одношнекового экструдера, трубной спиральной головки, формирующей профиль шланга, резервуара для охлаждающей воды, используемый для быстрого снижения температуры экструзии, а также намоточной машины, которая автоматизирует процесс создания рулонов готовой продукции. Процесс производства начинается с подачи полимерного материала в экструдер с 4 зонами нагрева, где гранулы приобретает необходимые пластические свойства. Затем через формующую матрицу шланг приобретает свою форму и поступает в резервуар с холодной водой. Здесь рукав подвергается быстрому охлаждению для закрепления формы. Управление линией осуществляется системой промышленных ПЛК и панелями с сенсорными экранами, кнопками, переключателями и индикаторами.
Среди достоинств линии GR1000 можно выделить высокую скорость, точность и стабильность производственного процесса. Технические параметры производства гарантирует однородность материала, что значительно повышает общую надежность шлангов. Автоматизация процессов снижает вероятность ошибок и увеличивает производительность.
| Модель | GR1000 |
| Производительность (м/мин) | 1 - 10 |
|
Охлаждающая вода (°С≥МПа = л/мин) |
≤20 ≥ 0,3 = 3 |
| Сжатый воздух (м³/мин > МПа) | 0,3 > 0,5 |
| Влажность (%) | 85 без конденсации |
| Температура (°С) | 0 - 40 |
| Напряжение (В) / Частота (Гц) | 380 / 60 |
| Мощность (кВт) | 30 |
| Общая длина (м) | Около 12 |
| Высота центра (мм) | 1000 |
| Модель | SJ45/28 | ||
| Диаметр шнека (мм) | 45 | ||
| Соотношение сторон шнека | 28:1 | ||
| Скорость вращения шнека (об/мин) | 60 | ||
| Обработка поверхности | Глубина (мм) | 0,4 – 0,7 | |
| Твердость | HV>940 | ||
| Редукторная коробка | Модель | HT200 | |
| Материал шестерни | 20CrMoTi | ||
| Материал вала | 40Cr | ||
| Мощность (кВт) | 11 | ||
| Материал шнека | 38CrMoAIA | ||
| Зона управления отоплением (зон) | 4 | ||
| Мощность нагрева (кВт) | 3 | ||
| Мощность охлаждающего вентилятора (кВт) | 0,18 | ||
| Мощность нагрева фланца головки машины (кВт) | 2,2 | ||

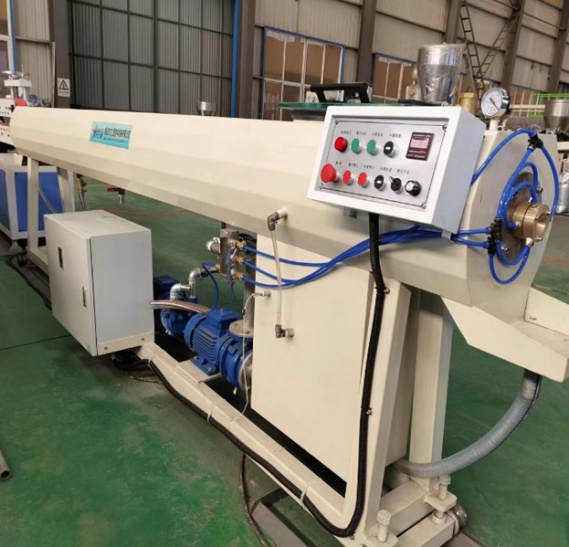

| Длина резервуара для охлаждающей воды (мм) | 3000 |
| Материал коробки | Нержавеющая сталь |
| Водяной насос (кВт) | 1,5 |
| Вакуумный насос (кВт) | 2,2 |

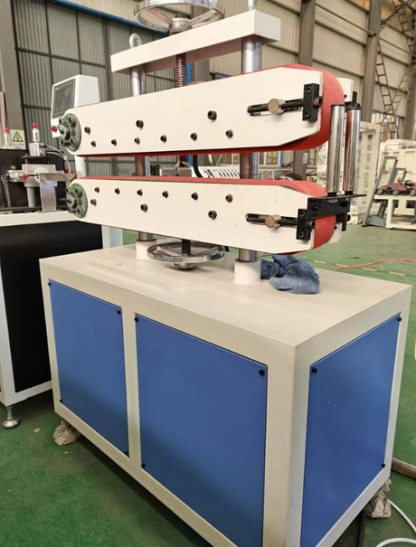

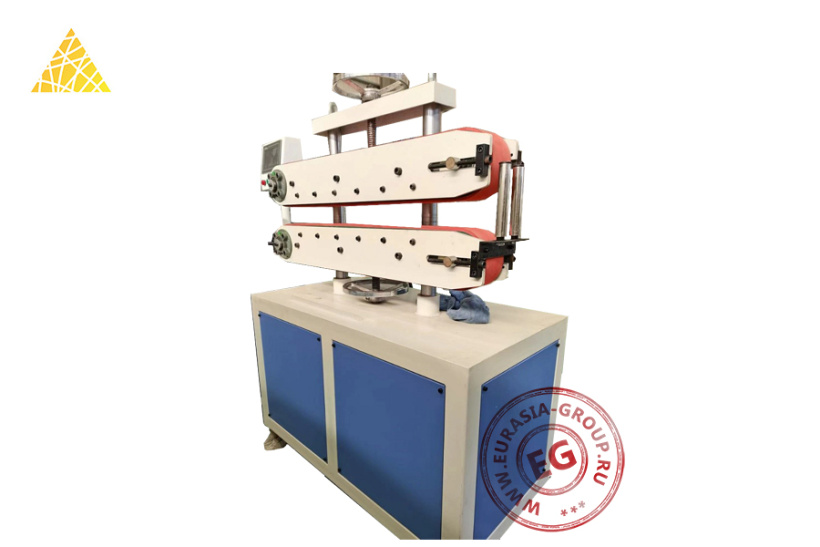

| Скорость тяги (м/мин) | 1 - 15 |
| Эффективная длина зажима (м) | 0,8 |
| Преобразователь частоты | ИНВТ |
| Мощность двигателя (кВт) | 1,5 |
| Длина перемотки | 5N |
| Диаметр перемоточного диска (мм) | 600 |
| Способ разгрузки | Ручная разгрузка |
