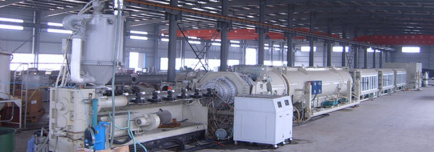

Линия для производства ПНД-труб PED110-315 представляет собой интегрированный промышленный комплекс для изготовления полиэтиленовых труб низкого давления. Оборудование выполнено в виде последовательно соединенных технологических модулей, обеспечивающих полный цикл производства. Все модули размещены на единой технологической оси и объединены общей системой управления с возможностью настройки режимов под различные типоразмеры труб.

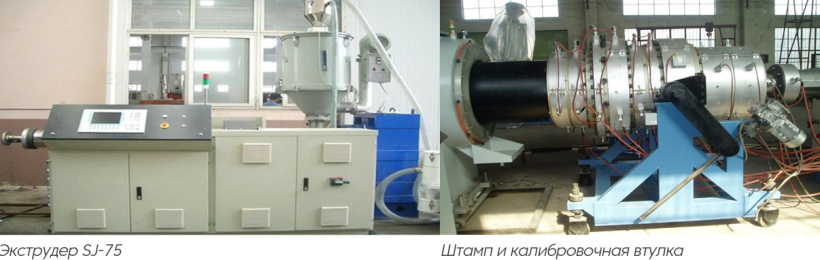

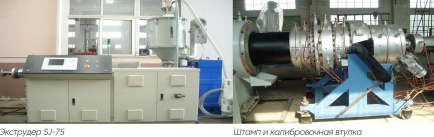

Основу линии PED110-315 составляет экструдер с цифровой панелью управления, обеспечивающий пластикацию и гомогенизацию полимерного сырья. Экструдер оснащен системой точного контроля температуры по зонам и приводом с регулируемой частотой вращения. Конструкция включает загрузочный бункер и герметичный корпус с системой охлаждения. Далее расположен формующий блок со штампом и калибровочной втулкой, где происходит первичное формирование труб заданного диаметра. Калибровочный узел оборудован прецизионными механизмами настройки для обеспечения точности геометрических параметров изделия. Следующий модуль – вакуумный калибровочный бак с системой роликов для поддержки и охлаждения труб. Вакуумная система обеспечивает точное соответствие внешнего диаметра трубы заданным параметрам, предотвращая деформации в процессе охлаждения.

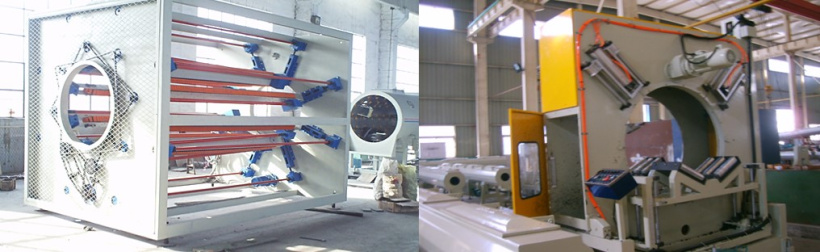

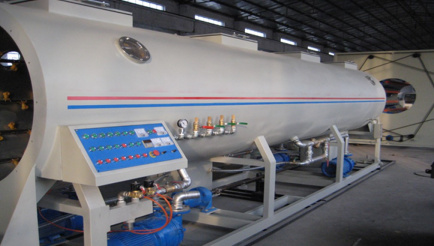

Распылительный бак представляет собой цилиндрическую камеру с контрольной панелью, оборудованную системой форсунок для равномерного охлаждения поверхности трубы. Модуль включает циркуляционные насосы и фильтры для поддержания оптимальных параметров охлаждающей жидкости. Гусеничная тяговая машина обеспечивает равномерное вытягивание готовой трубы через все технологические модули линии. Конструкция с регулируемым прижимом роликов минимизирует риск деформации трубы при транспортировке. Завершающим элементом является машина для резки, оснащенная прецизионными механизмами для получения заготовок заданной длины. Модуль включает систему синхронизации с тяговым устройством для обеспечения точности отреза.
