Общие характеристики
|
Модель
|
SJ65/33
|
|
Сырье
|
Полиэтиленовая смола, пигменты
|
|
Производительность (кг/ч)
|
50 - 80
|
|
Сжатый воздух (МПа)
|
0,3 - 0,8
|
|
Необходимый размер помещения (мм)
|
30000 × 5000 × 3000
|
|
Количество работников (человека)
|
2 – 3
|
|
Условия эксплуатации
|
Температура (°C)
|
≤ 40
|
|
Влажность (%)
|
≤ 95
|
|
Питание (В/Гц)
|
3-х фазное, 380/50
|
|
Мощность (кВт)
|
108
|

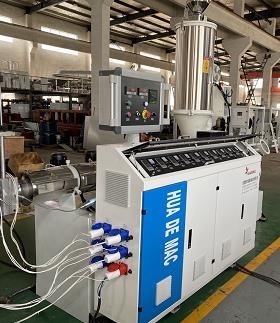

Одношнековый экструдер
|
Модель
|
SJ65/33
|
|
Диаметр (мм)
|
65
|
|
Материал
|
38CrMoAlA
|
|
Шероховатость поверхности (мкм)
|
≤ 0,8
|
|
Толщина обработки (мм)
|
0,6
|
|
Твердость обработки (HV)
|
860
|
|
Обработка поверхности
|
Нитридная обработка
|
|
Материал ствола
|
38CrMoAlA
|
|
Толщина внутренней обработки (мм)
|
0,4 - 0,6
|
|
Внутренняя шероховатость (мкм)
|
≤ 1,6
|
|
Зоны нагрева
|
5
|
|
Электрический нагреватель
|
Литой алюминий, покрытие из нержавеющей стали
|
|
Способ охлаждения
|
Воздушный обдув
|
|
Мощность нагрева (кВт)
|
3,6
|
|
Мощность охлаждения (кВт)
|
0,25
|
|
Регулятор скорости
|
Инвертор ABB или TAIDA
|
|
Автоматический выключатель низкого напряжения
|
Schneider
|
|
Контактор и реле
|
Schneider
|
|
Контроль температуры (°C)
|
± 1
|
|
Мощность двигателя (кВт)
|
37
|
Устройство подачи
|
Емкость подачи (кг)
|
300
|
|
Тип подачи
|
Вакуумная загрузка
|
|
Контроль нагрузки
|
Автоматическое управление реле времени
|
|
Мощность двигателя (кВт)
|
1,1
|
Сушилка
|
Объем загрузки (кг)
|
75
|
|
Материал контактного вещества
|
Нержавеющая сталь
|
|
Мощность двигателя вентилятора (кВт)
|
0,15
|
|
Мощность нагревателя (кВт)
|
5,5
|
Экструдер
|
Модель
|
SJ25/25 Color line
|
|
Шнек
|
Диаметр (мм)
|
25
|
|
Материал
|
38CrMoAlA
|
|
Обработка поверхности
|
Нитрид
|
|
Толщина обработки (мм)
|
0,4~0,7
|
|
Материал ствола
|
38CrMoAlA
|
|
Внутренняя обработка
|
Нитрид
|
|
Толщина обработки (мм)
|
0,4 - 0,7
|
|
Зоны нагрева
|
2
|
|
Режим нагрева
|
Литой алюминий, покрытие из нержавеющей стали
|
|
Мощность нагрева (кВт)
|
0,75
|
|
Мощность охлаждения (кВт)
|
0,04
|
|
Способ охлаждения
|
Вентилятор
|
|
Приводной двигатель
|
Siemens beide, КНР
|
|
Мощность двигателя (кВт)
|
1,5
|

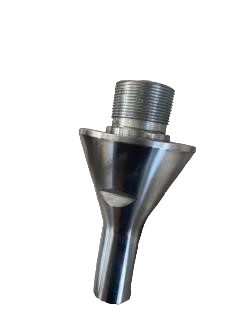

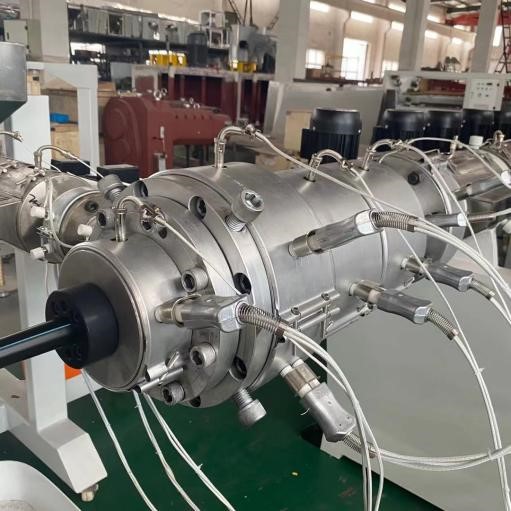

Фильера
|
Диапазон диаметра труб (мм)
|
16 - 32
|
|
Зона нагрева
|
16
|
|
Линия
|
1
|
|
Тип головки штампа
|
Спиральный бегунок, сменная и полированная втулка, матрица и штифт
|
|
Материал
|
Высококачественный 40Cr
|
|

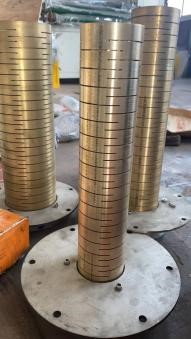

Калибровочная втулка
|
Медь
|
|
Калибровочный материал
|
Износостойкая медная головка,
хроматированная обработка сердцевины
|
|
Мощность нагрева (кВт)
|
25
|

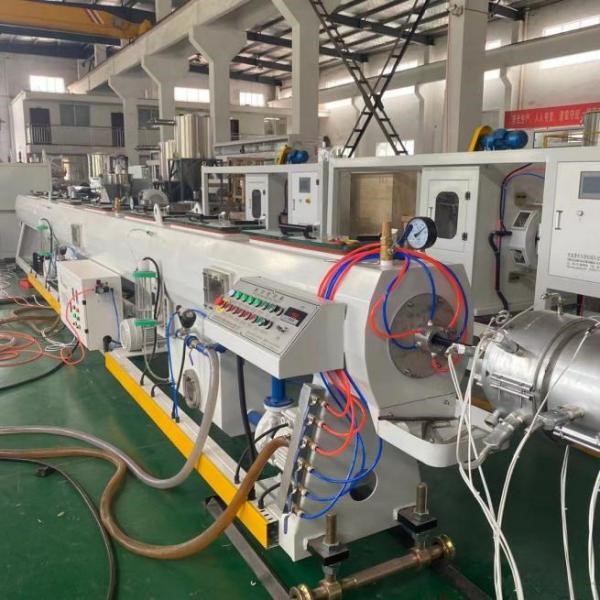

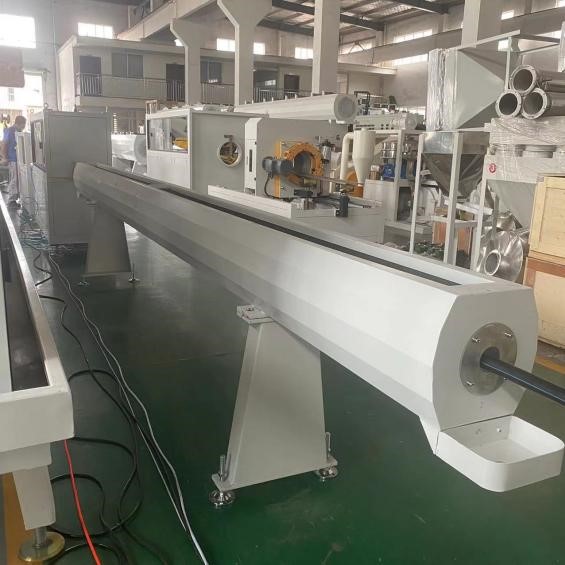

Вакуумный калибровочный бак
|
Фильтр
|
Обходной тип трубопровода
|
|
Регулировка
|
Вперед и назад
|
± 500 мм при двигателе мощностью 0,55 кВт
|
|
Вверх и вниз (мм)
|
Ручная регулировка ± 100
|
|
Влево и вправо (мм)
|
Ручная регулировка ± 30
|
|
Вакуумный насос
|
Давление вакуума (МПа)
|
0,03 - 0,06
|
|
Мощность (кВт)
|
3
|
|
Материал бака
|
Основной корпус
|
Нержавеющая сталь
|
|
Переднее/заднее запечатывающее устройство
|
Силиконовый лист
|
|
Длина (мм)
|
6000
|
Резервуар для воды
|
Длина (мм)
|
6000
|
|
Высота (мм)
|
1000
|
|
Материал
|
Сварка и лакокрасочное покрытие из
нержавеющей стали
|

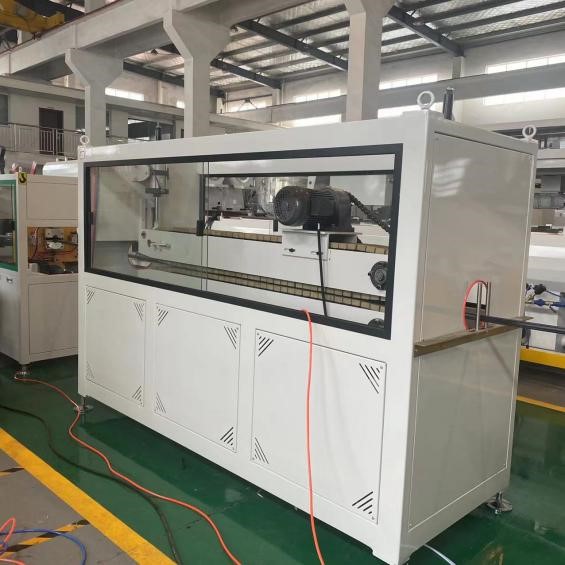

Гусеничный тягач
|
Максимальное тяговое усилие (Н)
|
20000
|
|
Скорость тяги (м/мин)
|
1 - 10
|
|
Полезная длина (мм)
|
2000
|
|
Мощность (кВт)
|
1,5
|

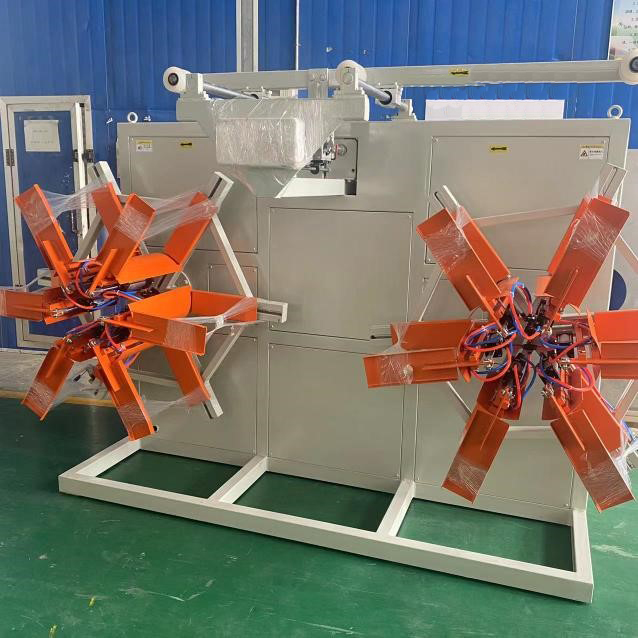

Двойная катушка для намотки
|
Скорость намотки (м/мин)
|
0,5 - 40
|
|
Внутренний диаметр намотки (мм)
|
350 - 900
|
|
Наружный диаметр намотки (мм)
|
950 - 1400
|
|
Ширина намотки (мм)
|
400
|
|

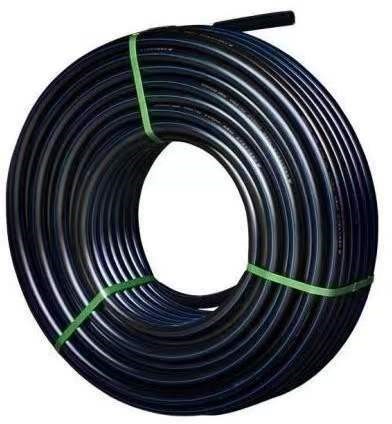

Перемотка полиэтиленовой трубы (в рулоне) (м)
|
250 - 350
|
|
Давление воздуха (МПа)
|
0,6
|
|
Редуктор
|
Модель
|
WPA80
|
|
Соотношение скоростей
|
1:20
|

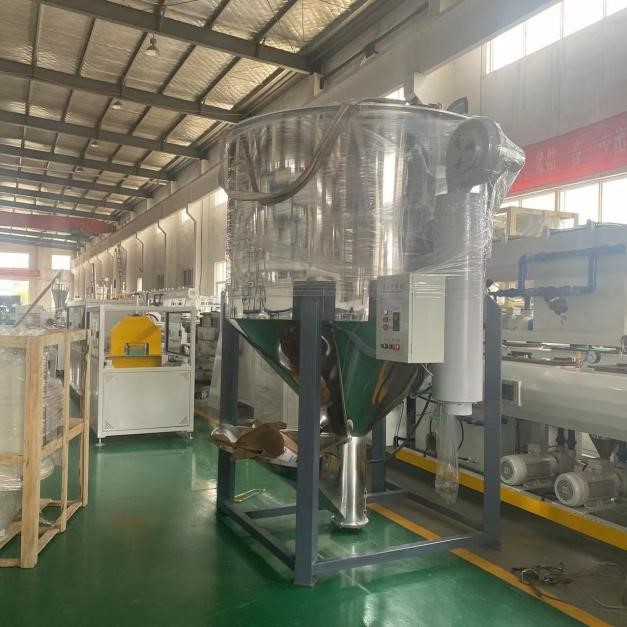

Смеситель для сухих смесей
|
Объём (т)
|
1
|
|
Мощность двигателя (кВт)
|
2,2
|
|
Мощность нагрева (кВт)
|
22
|
|
Мощность вентилятора (кВт)
|
0,32
|

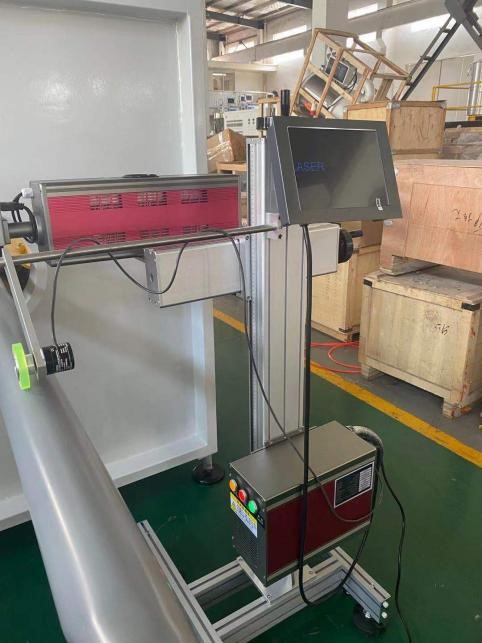

Лазерный струйный принтер
