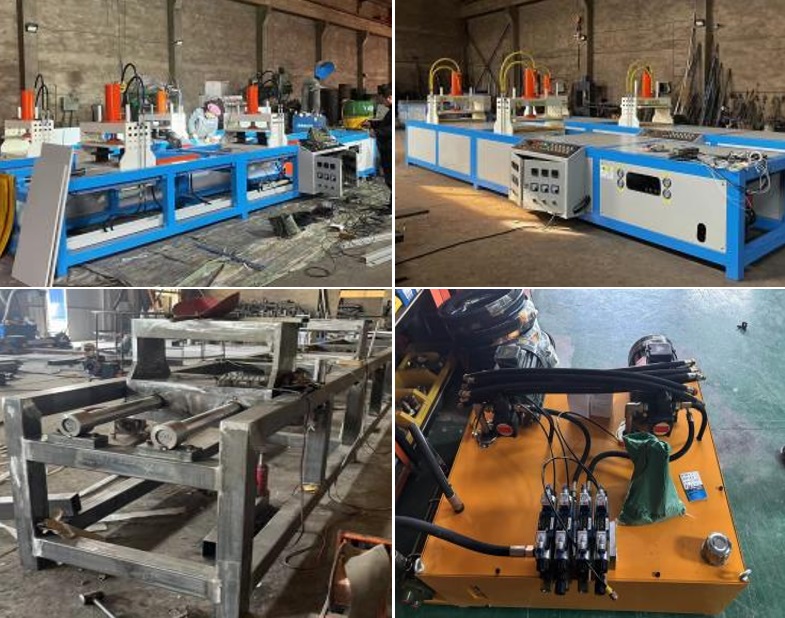

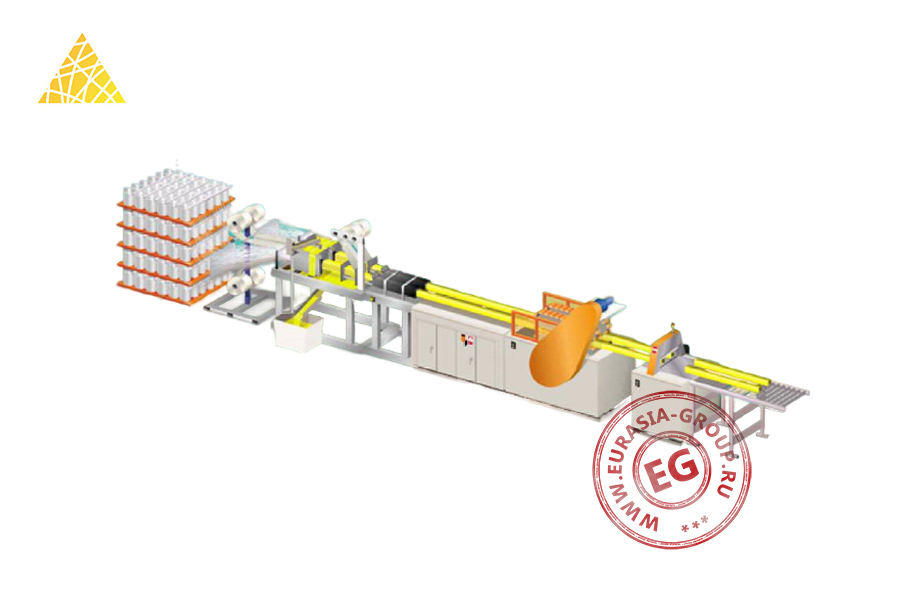

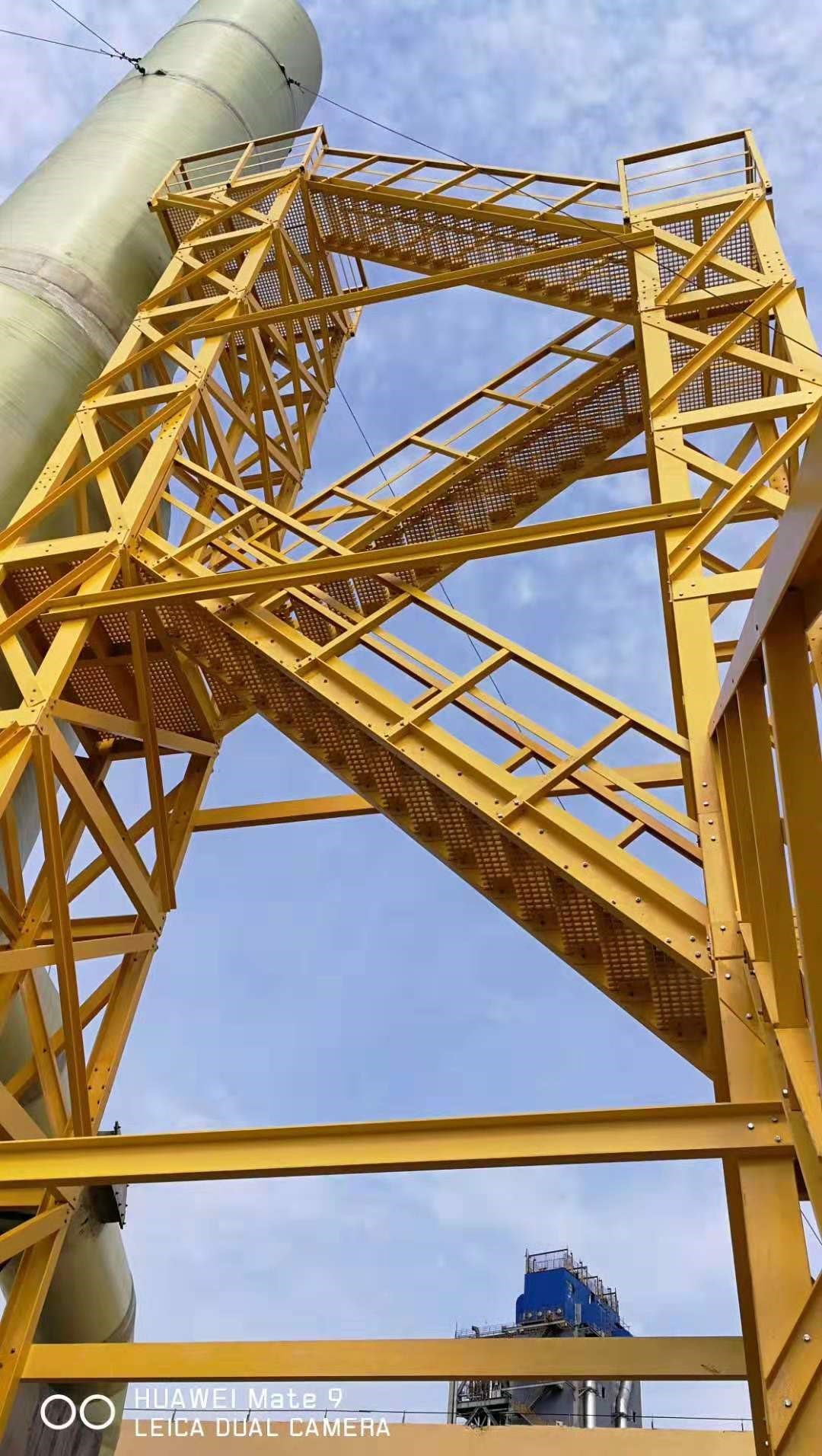

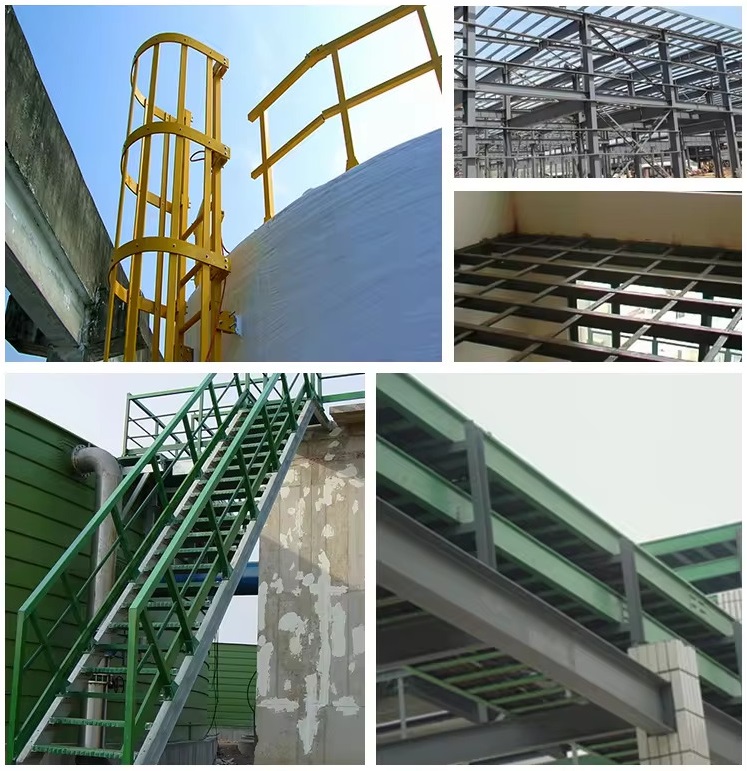

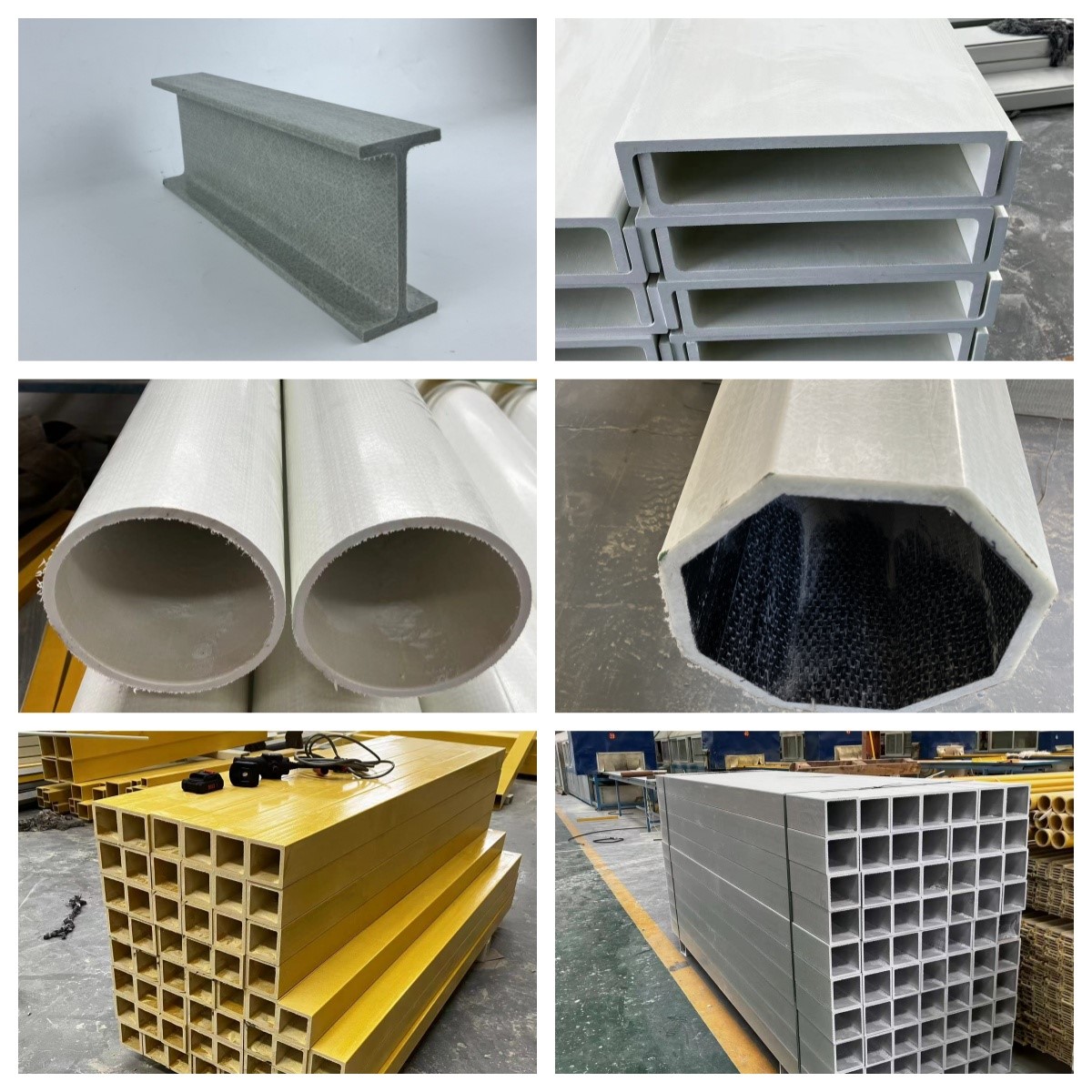

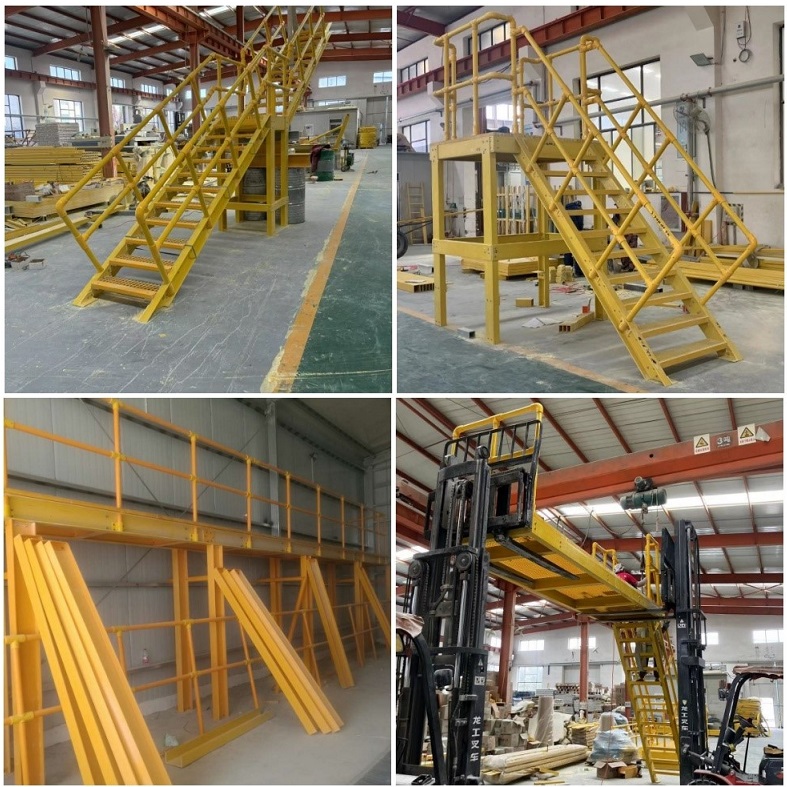

Пултрузионная линия 15T – промышленный комплекс с программным управлением непрерывного действия. Предназначен для формирования профилей из стеклопластика и других армированных композиционных материалов. Подходит для серийного выпуска балок, стержней, реек, кабельных лотков и других элементов. Профили подобного рода применяются в строительстве, энергетике, транспорте и химической промышленности, в том числе для несущих конструкций, опорных систем, ограждений и элементов инженерных сооружений.

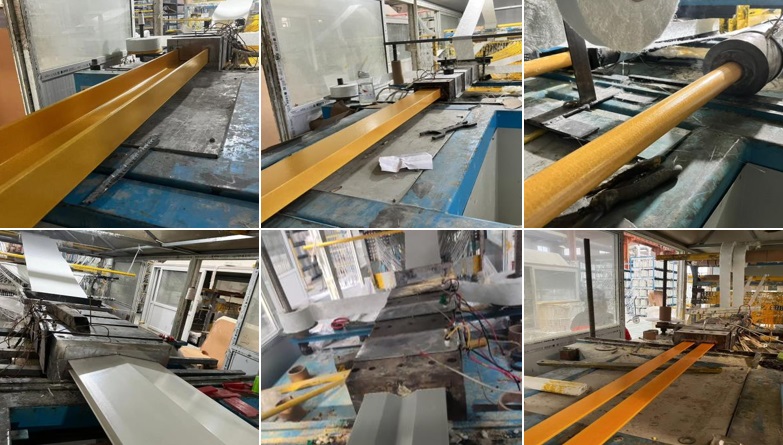

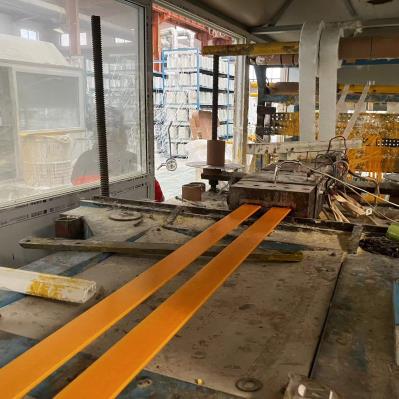

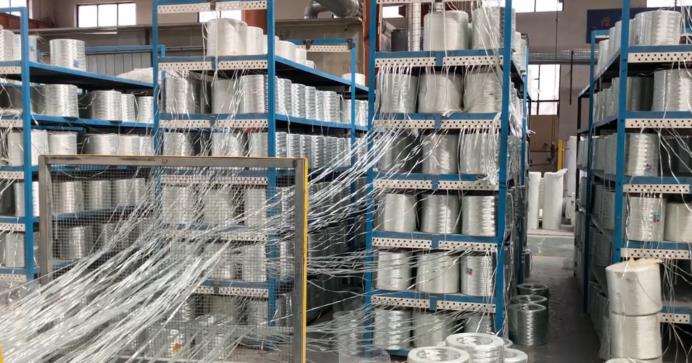

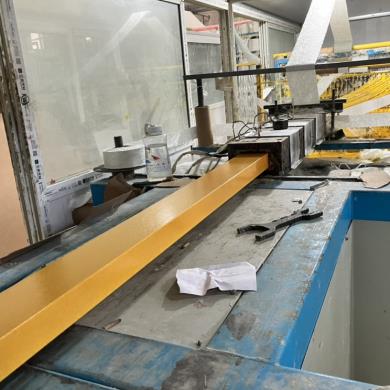

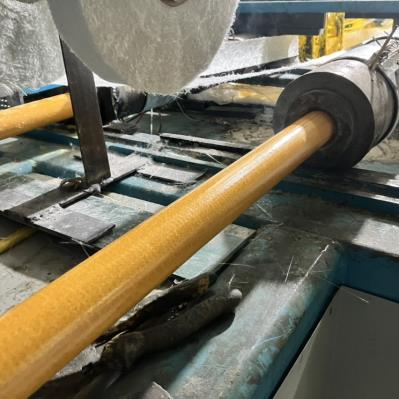

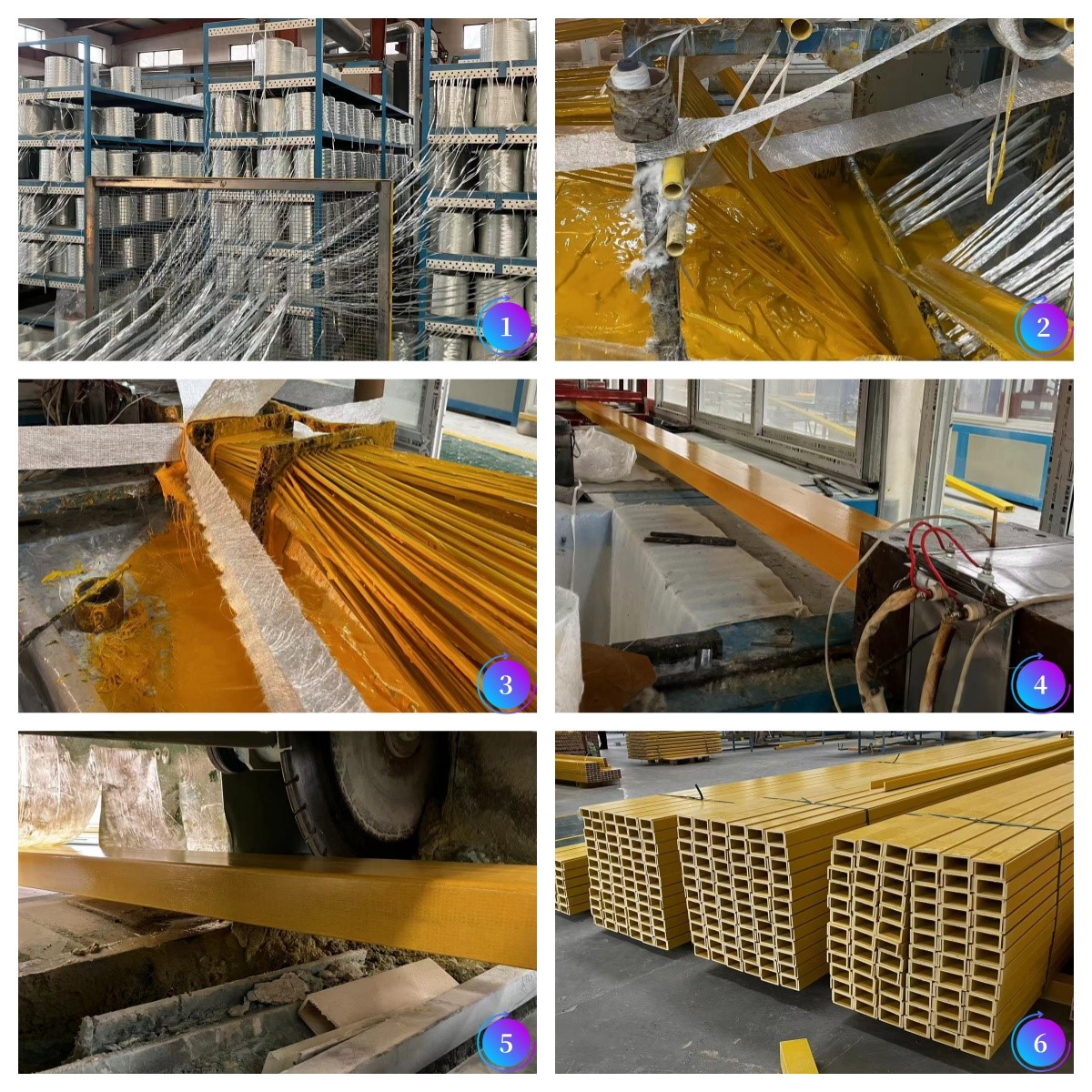

Принцип работы машины для изготовления профиля 15T основан на методе пултрузии, когда пучки стекловолокна или мат проходят через пропиточный узел с полиэфирной либо эпоксидной смолой, затем формуются и уплотняются в пресс-форме, где поддерживается заданный температурный режим. Гидравлический механизм обеспечивает непрерывное протягивание армирующего материала с точной регулировкой скорости и усилия. Зона термообработки разделена на несколько секций, что позволяет контролировать процесс полимеризации по длине формы. На выходе готовый профиль фиксируется зажимами, после чего автоматически подается на узел резки для получения изделий заданной длины.
Пултрузионный комплекс 15T обеспечивает высокоточную геометрию изделий, равномерное распределение смолы по сечению, возможность гибкой настройки параметров под разную продукцию. Достоинством также является полный производственный цикл с объединением всех технологических операций в одном комплексе.
| Тяговое усилие (т) | 15 (регулируется) |
| Усилие зажима (т) | ≤15 (регулируется) |
| Эффективность зажима (мм) | 800 x 250 x 400 |
| Скорость тяги (мм/мин) | 50-800 |
| Тяга движения вперед-назад (мм) | ≥600 |
| Движение зажима (мм) | 100/200 |
| Зоны контроля температуры (шт.) | 6 |
| Зажим штампа | Затяжка шнека |
| Основной материал структуры | Квадратная труба A3 |
| Основная структура | Квадратная ковшовая |
| Охлаждение резервуара | Водяное/воздушное |
| Соединения трубок | Сферические |
| Тип колонны механизма зажима тяги | Двухнаправляющая |
| Габаритные размеры (мм) | 9000 x 1200 x 1500 |

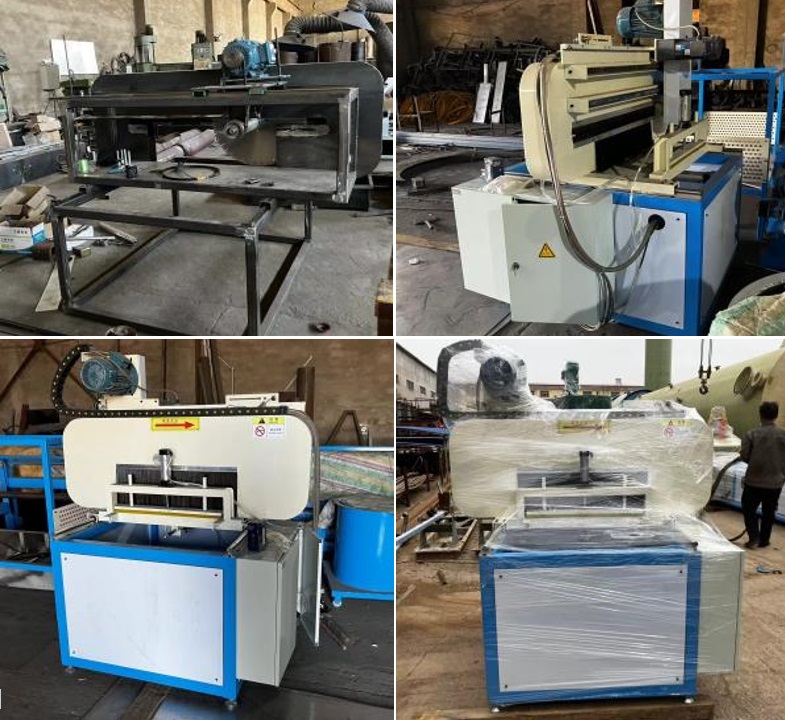

| Максимальный диапазон резки Ш x В (мм) | 500 x 150 |
| Скорость пильного полотна (об/мин) | 1450 |
| Ход реза (мм) | 500 |
| Тип резки | Полуавтоматический |
| Мощность резки (кВт) | 3 |
| Габаритные размеры (мм) | 1200 x 1900 x 1750 |

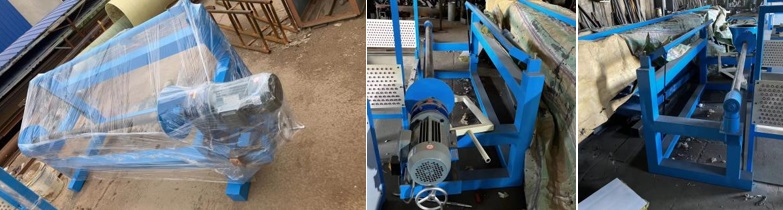

| Длина рулона мата (мм) | 1800 |
| Максимальный диаметр рулона мата (мм) | 300 |
| Минимальная ширина отрезаемого мата (мм) | 40 |
| Мощность (кВт) | 1,5 |

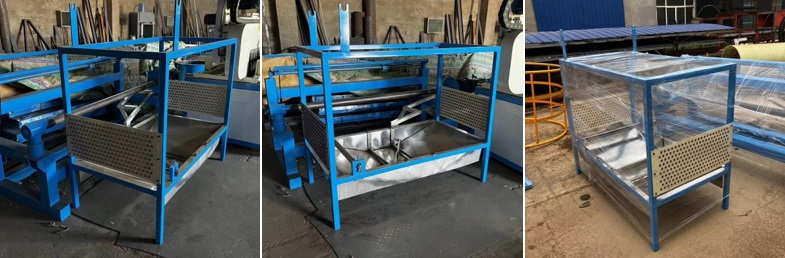

| Емкость резервуара для смолы (кг) | 50 |
| Основная структура | Квадратная ковшовая |
| Основной материал структуры | Квадратная труба A3 |
| Габаритные размеры (мм) | 1500 x 1200 x 1400 |
| Количество осей (шт.) | 80 |
| Слои рамы | 4 |
| Габаритные размеры (мм) | 3000 x 600 x 2100 |
| Диапазон регулирования скорости (об/мин) | 80-1450 |
| Категория скорости | Бесступенчатая передача |
| Материал | Углеродистая сталь |

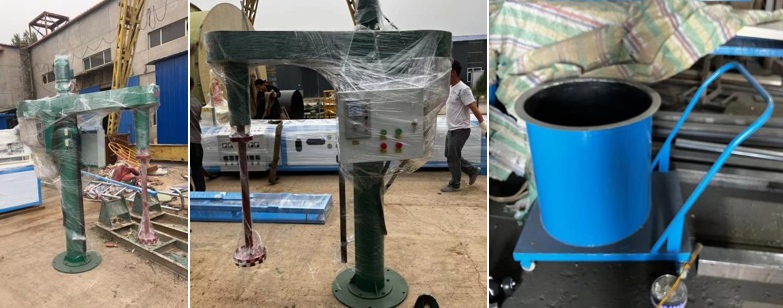

| Тип смешивания | Смешивание жидкой смолы |

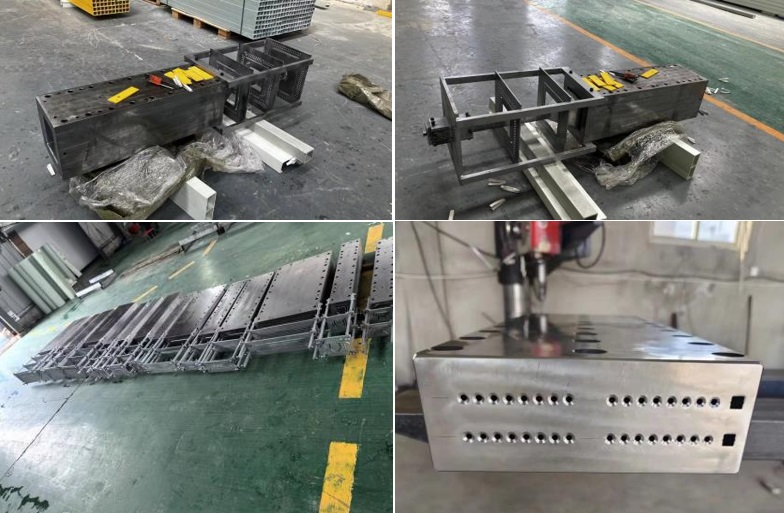

| Материал | P20 и 45# |
| Толщина слоя хрома (мм) | 0,08-0,1 |
| Шероховатость поверхности (мкм) | 0,025-0,05 |
